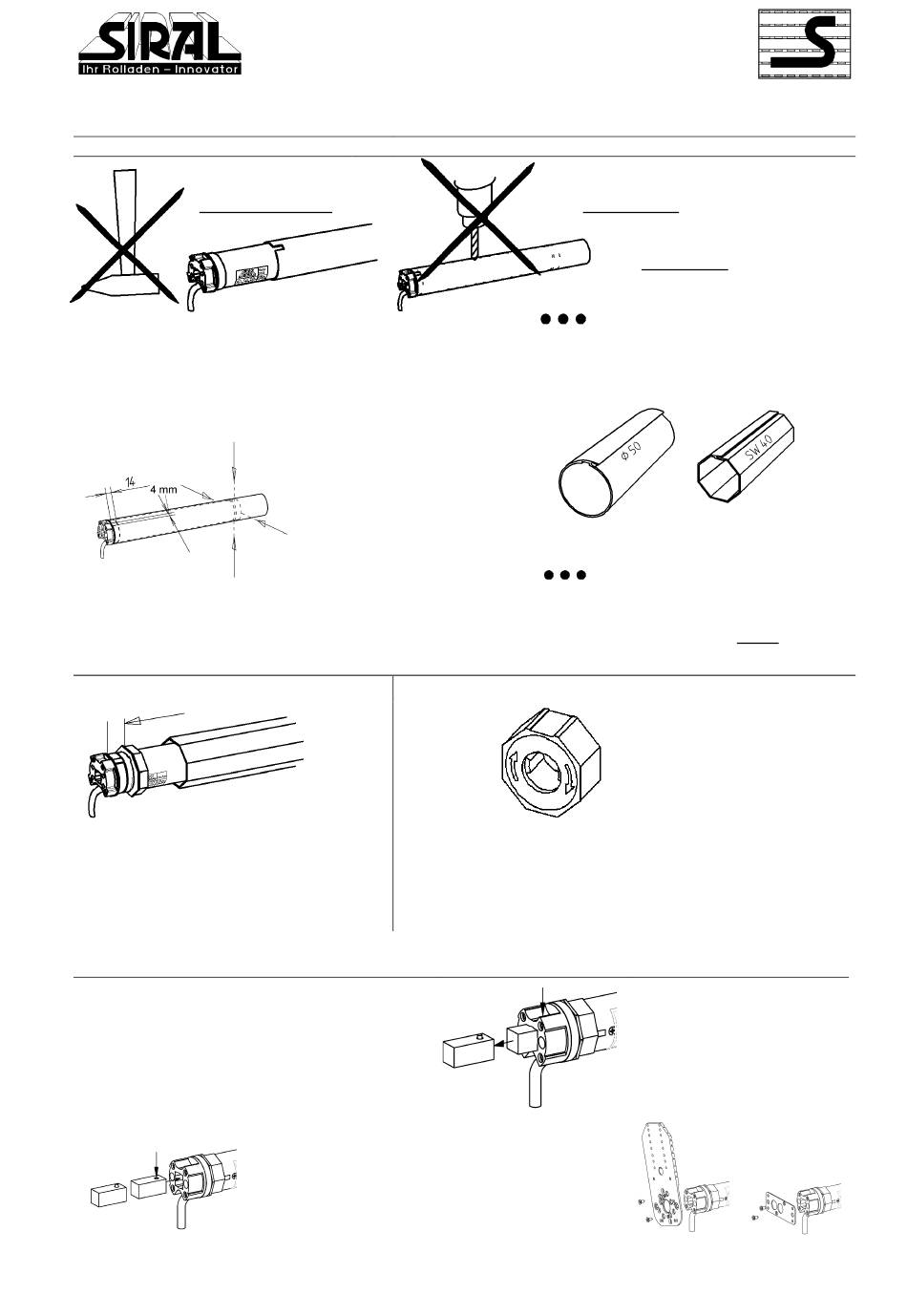

SIRAL EL1 Montageanleitung

Montageanleitung
Rohrmotor in die
Welle schieben -
nicht einschlagen!
Zu beachten bei Verwendung von Rundrohren
entfällt bei SIRAL -
Schnellmontagewellen
Aufstecken des Adapters
Wichtig:
Adapter muss bis zum Anschlag auf den
Adapterträger geschoben werden.
Motorlagerung:
Einsetzen des Vierkants:
Federbolzen drücken, Vierkant so in die Bohrung
schieben, dass die Einrastbohrung
in die gleiche Richtung zeigt wie der Federbolzen.
Der Federbolzen springt in die
Einrastbohrung und arretiert den Vierkant.
Vierkant
Nr. 57019
Vierkantlager verwendet werden.
EL1 – Rohrmotoren
Baureihe 40
Welle auf der Antriebsseite
für Adapterträger ausklinken.
Position des Mitnehmers
anzeichnen. Rohrmotor so
in die Welle schieben, dass
die Nase des Adapterträgers
in die Ausklinkung greift.
Mitnehmer mit 4 Schrauben
oder Nieten befestigen.
Mitnehmer ohne ABS auf den
Getriebezapfen stecken, die Pfeile auf der
weißen Kunststoffscheibe haben keine
Bedeutung.
Anschließend Sicherungsring aufstecken.
Mit eingesetztem
Vierkant können alle
Im Bereich
des Rohrmotors
nicht bohren!
an dieser Stelle ein guter Rat:
Verwenden Sie bei Mini-Rollläden
die SIRAL-Schnellmontagewellen
Damit entfallen alle vorstehenden
Arbeiten und Vorsichtsmaßnahmen:
kein Nieten, Schrauben,
Bohren, Ausklinken.
Nur Antrieb in Welle schieben,
Federn einklipsen - fertig!
Aufstecken des Mitnehmers
Zum Ausbau des Vierkants
wird mit einem Stift der
Arretierbolzen
zurückgedrückt und der
Vierkant herausgezogen.
Schrauben oder Nieten
dürfen nicht am Motor
streifen!
Mitnehmer
ohne ABS
verwenden
Motorlagerung über
geschraubte Lager
VE-Lager oder Minilager mit
mitgelieferten Schrauben Spax
Seko 4*16
(oder DIN 7982 3.9*9.5)
am Motorkopf befestigen
(Einan-40-EL1D1)10/15
!!
