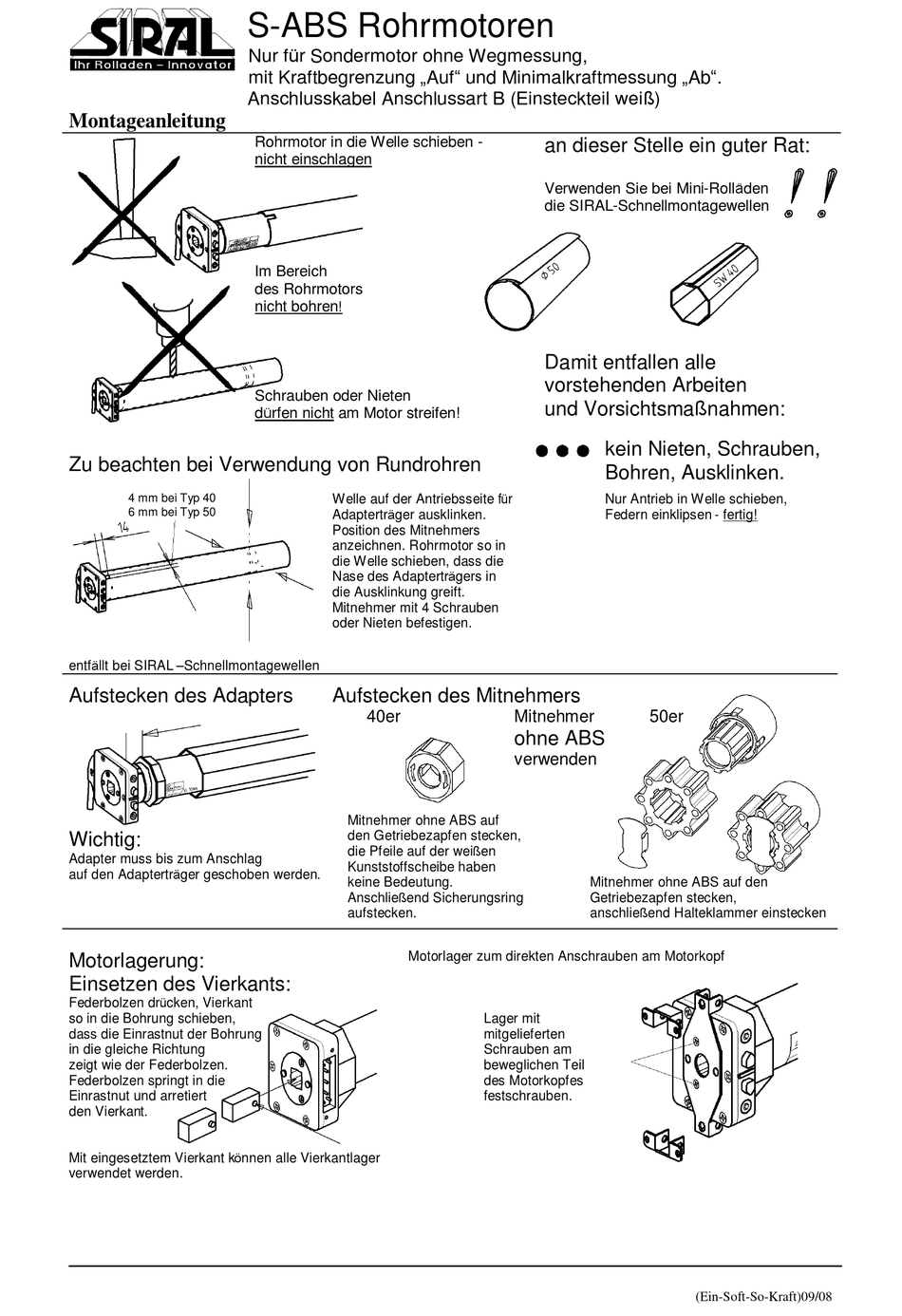

SIRAL S-ABS Series Montageanleitung

S-ABS ü
Montageanleitung
Zu beachten bei Verwendung von Rundrohren
4 mm bei Typ 40
6 mm bei Typ 50
entfa llt bei SIRAL ü Schnellmontagewellen
Aufstecken des Adapters
Wichtig:
Adapter muss bis zum Anschlag
auf den Adaptertra ger geschoben werden.
Motorlagerung:
Einsetzen des Vierkants:
Federbolzen dru cken, Vierkant
so in die Bohrung schieben,
dass die Einrastnut der Bohrung
in die gleiche Richtung
zeigt wie der Federbolzen.
Federbolzen springt in die
Einrastnut und arretiert
den Vierkant.
Mit eingesetztem Vierkant ko nnen alle Vierkantlager
verwendet werden.
S-ABS Rohrmotoren
Nur fu r Sondermotor ohne Wegmessung,
mit Kraftbegrenzung " Aufß und Minimalkraftmessung " Abß .
Anschlusskabel Anschlussart B (Einsteckteil weiä)
Rohrmotor in die Welle schieben -
nicht einschlagen
Im Bereich
des Rohrmotors
nicht bohren
!
Schrauben oder Nieten
du rfen nicht am Motor streifen!
Welle auf der Antriebsseite fu r
Adaptertra ger ausklinken.
Position des Mitnehmers
anzeichnen. Rohrmotor so in
die Welle schieben, dass die
Nase des Adaptertra gers in
die Ausklinkung greift.
Mitnehmer mit 4 Schrauben
oder Nieten befestigen.
Aufstecken des Mitnehmers
40er
Mitnehmer ohne ABS auf
den Getriebezapfen stecken,
die Pfeile auf der weiäen
Kunststoffscheibe haben
keine Bedeutung.
Anschlieäend Sicherungsring
aufstecken.
Motorlager zum direkten Anschrauben am Motorkopf
an dieser Stelle ein guter Rat:
Verwenden Sie bei Mini-Rolla den
die SIRAL-Schnellmontagewellen
Damit entfallen alle
vorstehenden Arbeiten
und Vorsichtsmaänahmen:
kein Nieten, Schrauben,
Bohren, Ausklinken.
Nur Antrieb in Welle schieben,
Federn einklipsen - fertig!
Mitnehmer 50er
ohne ABS
verwenden
Mitnehmer ohne ABS auf den
Getriebezapfen stecken,
anschlieäend Halteklammer einstecken
Lager mit
mitgelieferten
Schrauben am
beweglichen Teil
des Motorkopfes
festschrauben.
(Ein-Soft-So-Kraft)09/08
