Inhaltszusammenfassung für Märklin H0 V 200.0

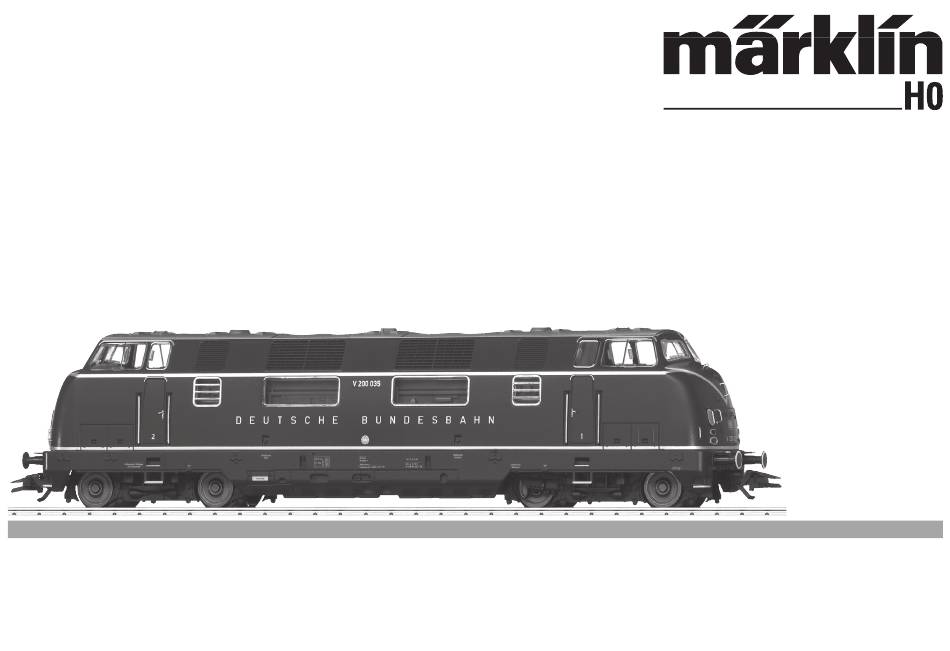

- Seite 1 Modell der V 200.0 37805...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Fonctions commutables Schaltbare Funktionen Parameter/Register Paramètre/Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents:... - Seite 3 Indice de contenido: Página Innehållsförteckning: Sida Säkerhetsanvisningar Aviso de seguridad Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Indice del contenuto: Pagina Indholdsfortegnelse: Side Avvertenze per la sicurezza Vink om sikkerhed Avvertenze importanti Vigtige bemærkninger...
-
Seite 4: Informationen Zum Vorbild
Information zum Vorbild Information about the Prototype Ausgehend von den fünf Prototypen der V 200 (1968 umbe- In 1956 the series production of the first 50 units of the class nannt in BR 220), die ab 1953 erprobt wurden, begann ab V 200 diesel locomotive (redesignated class 220 start- 1956 die Ablieferung der ersten 50 Serienmaschinen die- ing in 1968) was begun, which derived from the 5 pro-... -
Seite 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld La livraison des 50 premières locomotives diesel V 200 Uitgaande van de 5 prototypes van de V 200 (vanaf 1968 (rebaptisées BR 220 à partir de 1968) a débuté en 1956, sur BR 220 genoemd) die vanaf 1953 beproefd werden, begon la base des 5 prototypes, qui furent mis à... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Erkennung der Betriebsart: automatisch. tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital • Einstellbare Adressen: oder Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer 1-255 (Central Station 6012x/Mobile Station 60653) örtlichen Netzspannung entsprechen. -
Seite 7: Schaltbare Funktionen
f0 f8 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal/Schlusslicht function/off Funktion f0 Funktion f0 Schlusslicht aus/ein Funktion 1 Funktion 8 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Signalhorn Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV aus Funktion 4... -
Seite 8: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: Märklin Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 6012x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 20 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station/Central Station. -
Seite 9: Controllable Functions
f0 f8 Controllable Functions systems STOP mobile station Digital/Systems Headlights/Marker lights function/off Function f0 Function f0 Marker light off/on Function 1 Function 8 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 2 Function f2 Function f2 Sound: Horn Function 3 Function 6 Function f3 Function f3 ABV off... -
Seite 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint. • La locomotive ne peut être mise en service qu’avec un • Elimination : www.maerklin.com/en/imprint.html système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transformateurs • Détection du mode d’exploitation : automatique. correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652) une seule source de courant. -
Seite 11: Fonctions Commutables
f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal éclairage/Feu de fin function/off Fonction f0 Fonction f0 Feu de fin arrêt/marche Fonction 1 Fonction 8 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe Fonction 3 Fonction 6 Fonction f3... -
Seite 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften • Afdanken: www.maerklin.com/en/imprint.html • De loc mag alleen met een daarvoor bestemd bedrijfssy- Functies steem (Märklin AC, Märklin Delta, Märklin digitaal of • Herkenning van het bedrijfssysteem: automatisch. Märklin Systems) gebruikt worden. • Instelbare adressen: • Alleen net-adapters en transformatoren gebruiken 1-80 (Control Unit 6021/Mobile Station 60651/652) waarvan de aangegeven netspanning overeenkomt met 1-255 (Central Station 6012x/Mobile Station 60653) de netspanning ter plaatse. • Vanaf de fabriek ingesteld: 20 • De loc mag niet vanuit meer dan één stroomvoorziening • Mfx-technologie voor het Mobile Station/Central Station. -
Seite 13: Schakelbare Functies
f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontsein/Sluitlicht function/off Functie f0 Functie f0 Sluitlicht uit/aan Functie 1 Functie 8 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn Functie 3 Functie 6 Functie f3 Functie f3 ABV uit Functie 4... -
Seite 14: Aviso De Seguridad
Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema de • Eliminación: www.maerklin.com/en/imprint.html corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La locomotora no deberá recibir corriente eléctrica mas 1-80 (Control Unit 6021/Mobile Station 60651/652) que de un solo punto de abasto. 1-255 (Central Station 6012x/Mobile Station 60653) • Observe bajo todos los conceptos, las medidas de • Código de fábrica: 20... -
Seite 15: Funciones Posibles
f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Señal de cabeza/Luces de cola function/off Función f0 Función f0 Luces de cola apagado/encendido Función 1 Función 8 Función f1 Función f1 Ruido: Ruido de explotación Función 2 Función 2 Función f2 Función f2 Ruido: Bocina de aviso Función 3 Función 6 Función f3 Función f3 ABV apagado Función 4 Función 4 Función f4 Función f4 Ruido: Chirrido de los frenos —... -
Seite 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza • Prestazioni di garanzia e garanzia in conformità all’accluso certificato di garanzia. • Tale locomotiva deve essere impiegata soltanto con un • Smaltimento: www.maerklin.com/en/imprint.html sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems). Funzioni • Impiegare soltanto alimentatori “switching“ e trasforma- • Riconoscimento del tipo di funzionamento: automatico. tori che corrispondono alla Vostra tensione di rete locale. • Indirizzi impostabili: • La locomotiva non deve venire alimentata nello stesso 1-80 (Control Unit 6021/Mobile Station 60651/652) -
Seite 17: Funzioni Commutabili
f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Segnale di testa/Fanale di coda function/off Funzione f0 Funzione f0 Fanale di coda spenta/accesa Funzione 1 Funzione 8 Funzione f1 Funzione f1 Rumore: Rumori di esercizio Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: Tromba di segnalazione Funzione 3 Funzione 6... -
Seite 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpassa- 1-255 (Central Station 6012x/Mobile Station 60653) de för det lokala elnätet. • Adress från tillverkaren: 20 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station/Central Station. • Beakta alltid säkerhetsanvisningarna i bruksanvisningen Namn från tillverkaren: V 200 035 som hör till respektive driftsystemet. -
Seite 19: Kopplingsbara Funktioner
f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare/Slutljus function/off Funktion f0 Funktion f0 Slutljus från/till Funktion 1 Funktion 8 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV från Funktion 4... -
Seite 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin AC, • Registrering af driftsarten: automatisk. Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6012x/Mobile Station 60653) passer til den lokale netspænding. -
Seite 21: Styrbare Funktioner
f0 f8 Styrbare funktioner systems STOP mobile station Digital/Systems Frontsignal/Slutlys function/off Funktion f0 Funktion f0 Slutlys fra/til Funktion 1 Funktion 8 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 2 Funktion f2 Funktion f2 Lyd: Signalhorn Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV fra Funktion 4... -
Seite 22: Parameter/Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Seite 31 1 Schraube E785 110 2 Kupplung E701 630 3 Treibgestell 256 290 4 Haftreifen 7 154 5 Motor E165 841 6 Schraube E785 120 7 Graphitbürste E601 460 8 Entstördrossel E516 520 9 Lautsprecher E182 576 10 Decoder 182 805 11 Leiterplatte Licht E274 660 12 Glühlampe...
- Seite 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liabili- ty.
