Trix 16223 Bedienungsanleitung

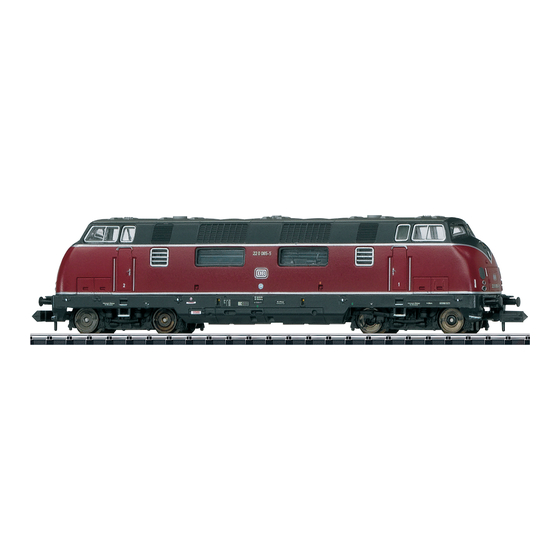

Modell der diesellokomotive
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Modell der Diesellokomotive Baureihe 220
16223
D
GB
F
USA

Werbung

Kapitel

loading

Verwandte Anleitungen für Trix 16223

Inhaltszusammenfassung für Trix 16223

  • Seite 1 Modell der Diesellokomotive Baureihe 220 16223...

  • Seite 3: Inhaltsverzeichnis

    Seite Sommaire Page Inhaltsverzeichnis Informationen zum Vorbild Informations concernant le modèle réelle Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Funktionen Fonctionnement Remarques relatives au fonctionement en mode digital 14 Hinweise zum Digitalbetrieb Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung Entretien et maintien...

  • Seite 4: Informationen Zum Vorbild

    Informationen zum Vorbild Ausgehend von den fünf Prototypen der V 200 (1968 umbe- nannt in BR 220), die ab 1953 erprobt wurden, begann ab 1956 die Ablieferung der ersten 50 Serienmaschinen dieser Diesellokomotiven an die Deutsche Bundesbahn (DB). Gelie- fert wurden diese Lokomotiven von den Firmen ATLASMaK und Krauss-Maffei.
  • Seite 5 Information about the prototype Informations concernant le modèle réel V 200 In 1956 the series production of the first 50 units of the L a livrasion des 50 premiéres locomotives diesel V 200 class V 200 diesel locomotive (redesignated class 220 (rebaptisées BR 200 à...

  • Seite 6: Sicherheitshinweise

    • Eingebaute Elektronik zum wahlweisen Betrieb mit • Beachten Sie unbedingt die Sicherheitshinweise in der konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt), Bedienungsanleitung zu Ihrem Betriebssystem. Trix Systems, Trix Selectrix (SX1) und Selectrix 2 (SX2) • Analog 14 Volt=, digital 22 Volt~. oder Digitalsystemen nach NMRA-Norm. • Für den konventionellen Betrieb der Lok muss das • Automatische Systemerkennung zwischen Digital- und Anschlussgleis entstört werden. Dazu ist das Entstörset Analog-Betrieb.

  • Seite 7: Schaltbare Funktionen

    f0 - f3 f4 - f7 Central- Control 66800 Schaltbare Funktionen ST OP Spitzensignal fahrtrichtungsabhängig / Schlusslicht rot Geräusch: Signalhorn — Geräusch: Betriebsgeräusch — — Geräusch: Horn kurz — — ABV, aus — — Geräusch: Bremsenquietschen aus — — Stirnbeleuchtung Führerstand 2 aus — — F0 + F6 Führerstandsbeleuchtung — —...
  • Seite 8 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 – 255 Traktionsadresse (0 = inaktiv, Wert + 128 = inverse Fahrtrichtung) 0 – 127 Traktions-Modus; Bit 0 – 7 F1 –...
  • Seite 9 Bedeutung Wert SX2 ab Werk Adresse Einer- u. Zehner-Stelle 0 – 99 Adresse Hunderter- u. Tausender-Stelle 0 – 99 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Mindestgeschwindigkeit 0 – 15 Geschwindigkeit Rangiergang 0 – 127 Bremsabschnitte;...

  • Seite 10: Safety Notes

    • Built-in electronic circuit for optional operation with • Pay close attention to the safety notes in the instructions a conventional DC train controller (max. ±12 volts), for your operating system. Trix Systems, Trix Selectrix (SX1), and Selectrix 2 (SX2), • Analog 14 volts DC, digital 22 volts AC. or digital systems adhering to the NMRA standards. • The feeder track must be equipped to prevent inter- • Automatic system recognition between digital and analog ference with radio and television reception, when the operation.

  • Seite 11: Controllable Functions

    f0 - f3 f4 - f7 Central- Control 66800 Controllable Functions ST OP Headlights / Red marker light Sound effect: Horn — Sound effect: Operating sounds — — Sound effect: Short Horn — — ABV, off — — Sound effect: Squealing brakes off — — Headlights at engineer´s cab 2 off — — F0 + F6 Engineer‘s cab lighting —...
  • Seite 12 Factory Discription DCC Value Setting Address 1 – 127 Minimum Speed 0 – 15 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Extendet address (upper part) (CV 29, Bit 5=1) 0 – 255 Extendet address (lower part) (CV 29, Bit 5=1) 0 – 255 Consist address (0 = inactive, Value + 128 = inverse direction) 0 – 127 Motive Power Mode;...
  • Seite 13 Factory Discription SX2 Value Setting Address for one and ten placeholder 0 – 99 Address for hundred and thousand placeholder 0 – 99 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Minimum speed 0 –...

  • Seite 14: Remarques Importantes Sur La Sécurité

    • Veuillez impérativement respecter les remarques sur régulateur de marche conventionnel c.c. (max. ±12 volts), la sécurité décrites dans le mode d’emploi en ce qui Trix Systems, Trix Selectrix (SX1) et Selectrix 2 (SX2) ou concerne le système d’exploitation. systèmes numériques conformes à la norme NMRA.

  • Seite 15: Fonctions Commutables

    f0 - f3 f4 - f7 Central- Control 66800 Fonctions commutables ST OP Fanal éclairage / Feu de fin de convoi rouge activé Bruitage : trompe, signal — Bruitage : Bruit d’exploitation — — Bruitage : Trompe court — — ABV, désactivé — — Bruitage : Grincement de freins désactivé= — — Fanal de la cabine de conduite 2 éteint — — F0 + F6 Eclairage de la cabine de conduite —...
  • Seite 16 Signification Valeur DCC Valeur Parm. Usine Adresse 1 – 127 Vitesse min 0 – 15 Temporisation d‘accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Adresse étendue (partie supérieure) (CV 29, Bit 5=1) 0 – 255 Adresse étendue (partie inférieure) (CV 29, Bit 5=1) 0 – 255 Adresse pour la traction (0 = inactif, Valeur + 128 = direction inverse) 0 –...
  • Seite 17 Signification Valeur SX2 Valeur Parm. Usine Adresse unités et décimales 0 – 99 Adresse centaines et milliers 0 – 99 Temporisation d’accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Vitesse minimale 0 – 15 Vitesse de manoeuvre 0 –...
  • Seite 18 66623...
  • Seite 19 7149 Märklin 66626 7149...
  • Seite 23 1 Schraube E320 739 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Schraube E786 650 Farbgebung angeboten. 3 Leiterplatte LED E236 824 Teile, die hier nicht aufgeführt sind, können nur im 4 Decoder E250 567 Rahmen einer Reparatur im Märklin-Reparatur-Service 5 Motor E236 827 repariert werden. 6 Kardanwelle E322 001 7 Motorlager...
  • Seite 24 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 250865/0117/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...

  • Seite 25: Modell Der Diesellokomotive Baureihe 220

    Modell der Diesellokomotive Baureihe 220 16223...
  • Seite 27 Inhoudsopgave Pagina Elenco del contenuto Pagina Informatie van het voorbeeld Informazioni sul prototipo Veiligheidsvoorschriften Avvertenze per la sicurezza Belangrijke aanwijzing Avvertenze importanti Functies Funzioni Aanwijzingen voor digitale besturing Istruzioni per la funzione digitale Schakelbare functies Funzioni commutabili Configuratie variabelen (CV’s) Variabili di configurazione (CV) Onderhoud en handhaving Assistenza e manutenzione...
  • Seite 28 Informatie van het voorbeeld Uitgaande van de 5 prototypes van de V 200 (vanaf 1968 BR 220 genoemd) die vanaf 1953 beproefd werden, begon vanf 1956 de serie-aflevering van de eerste 50 machines van deze diesellokomotief. Deze lokomotieven werden door de firma ATLASMaK en Krauss-Maffei geleverd.
  • Seite 29 Informaciones sobre el modelo real Informazioni sul prototipo Partiendo de los cinco prototipos de la serie V 200 (rebau- Traendo origine dai cinque prototipi della V 200 (nel 1968 tizada en 1968 como serie BR 220), que fueron sometidos a riclassificata in Gruppo 220), che vennero collaudati a par- pruebas a partir de 1953, comenzó...

  • Seite 30: Veiligheidsvoorschriften

    Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssys- • Ingebouwde elektronica naar keuze toepasbaar met teem gebruikt worden. conventionele gelijkstroomregelaar (max. ±12 volt), Trix Systems, Trix Selectrix (SX1) en Selectrix 2 (SX2) of • De loc mag niet vanuit meer dan een stroomvoorziening digitaalsystemen volgens NMRA-norm. gelijktijdig gevoed worden. • Automatische systeemherkenning tussen digitaal- en • Lees ook aandachtig de veiligheidsvoorschriften in de analoogbedrijf. gebruiksaanwijzing van uw bedrijfssysteem.

  • Seite 31: Schakelbare Functies

    f0 - f3 f4 - f7 Central- Control 66800 Schakelbare functies ST OP Frontsein / Sluitlicht rood Geluid: signaalhoorn — Geluid: bedrijfsgeluiden — — Geluid: signaalhoorn kort — — ABV, uit — — Geluid: piepende remmen uit — — Frontsein cabine 2 uit — — F0 + F6 Cabineverlichting — —...
  • Seite 32 Waarde Betekenis Af fabriek adres 1 – 127 Minimalgeschwindigkeit 0 – 15 optrekvertraging 0 – 255 afremvertraging 0 – 255 maximumsnelheid 0 – 127 uitgebreld adres (bovenste gedeelte) (CV 29, Bit 5=1) 0 – 255 uitgebreld adres (onderste gedeelte) (CV 29, Bit 5=1) 0 – 255 Adres voor tractie (0 = inactief, Waarde + 128 = omgekeerde richting) 0 – 127 Tractie-modus ; bit 0 - 7 F1 - F8 0 –...
  • Seite 33 Waarde Betekenis Af fabriek Adres enkel getal en tientallig in voerbaar 0 – 99 Adres honderd- en duizendtallig in voerbaar 0 – 99 Optrekvertraging 0 – 255 Afremvertraging 0 – 255 Maximale snelheid 0 – 127 Minimale snelheid 0 – 15 Snelheid bij rangeerbedrijf 0 –...

  • Seite 34: Aviso De Seguridad

    • Observe necesariamente los avisos de seguridad indica- el aparato de conducción de corriente continua conven- dos en las instrucciones correspondientes a su sistema cional (máx. ±12 voltios), Trix Systems, Trix Selectrix (SX1) de funcionamiento. y Selectrix 2 (SX2) o sistemas digitales según norma • Analógicas max. 14 Voltios=, digitales max. 22 voltios~ NMRA.

  • Seite 35: Funciones Commutables

    f0 - f3 f4 - f7 Central- Control 66800 Funciones conmutables ST OP Señal de cabeza en función del sentido de la marcha / Luces de cola rojas Ruido: Bocina de aviso — Ruido: Ruido de explotación — — Ruido: Bocina corta — — ABV, apagado — — Ruido: Desconectar chirrido de los frenos — — Señal de cabeza cabina de conducción 2 apagada — — F0 + F6 Alumbrado interior de la cabina —...
  • Seite 36 Preselec- Significado Valor DCC ción Códigos 1 – 127 Velocidad mínima 0 – 15 Arranque progresivo 0 – 255 Frenado progresivo 0 – 255 Velocidad máxima 0 – 127 Dirección ampliada (parte superior) (CV 29, Bit 5=1) 0 – 255 Dirección ampliada (parte inferior) (CV 29, Bit 5=1) 0 – 255 Dirección de tracción (0 = inactiva, valor + 128 = sentido de marcha inverso) 0 – 127 Modo Tracción;...
  • Seite 37 Significado Valor SX2 De fábrica Unidad y decena de dirección 0 – 99 Centena y millar de dirección 0 – 99 Retardo de arranque 0 – 255 Retardo de frenado 0 – 255 Velocidad máxima 0 – 127 Velocidad mínima 0 –...

  • Seite 38: Avvertenze Per La Sicurezza

    • Analogico max. 14 Volt=, digitale max. 22 Volt~ continua (max. ±12 volt), Trix Systems, Trix Selectrix (SX1) • Per il funzionamento tradizionale della locomotiva il bina- e Selectrix 2 (SX2) oppure con sistemi digitali secondo le rio di alimentazione deve essere protetto dai disturbi. A norme NMRA.

  • Seite 39: Funzioni Commutabili

    f0 - f3 f4 - f7 Central- Control 66800 Funzioni commutabili ST OP Segnale di testa dipendente dal senso di marcia Rumore: Tromba di segnalazione — Rumore: rumori di esercizio — — Rumore: Tromba breve — — ABV, spento — — Rumore: stridore dei freni escluso — — Segnale di testa cabina di guida 1 spento —...
  • Seite 40 Significato Valore DCC Di fabbrica Indirizzo 1 – 127 Velocità minima 0 – 15 Ritardo di avviamento 0 – 255 Ritardo di frenatura 0 – 255 Velocità massima 0 – 127 Indirizzo ampliato (parte superiore) (CV 29, Bit 5=1) 0 – 255 Indirizzo ampliato (parte inferiore) (CV 29, Bit 5=1) 0 – 255 Indirizzo traz. multipla (0 = inattiva, valore + 128 = senso di marcia inverso) 0 –...
  • Seite 41 Significato Valore SX2 di fabbrica Cifre unità e decine dell’indirizzo 0 – 99 Cifre centinaia e migliaia dell’indirizzo 0 – 99 Ritardo di avviamento 0 – 255 Ritardo di frenatura 0 – 255 Velocità massima 0 – 127 Velocità minima 0 –...
  • Seite 42 66623...
  • Seite 43 7149 Märklin 66626 7149...
  • Seite 47 1 Schraube E320 739 Opmerking: enkele delen worden alleen kleurloos of in 2 Schraube E786 650 een andere kleur aangeboden. Delen die niet in de in de 3 Leiterplatte LED E236 824 lijst voorkomen, kunnen alleen via een reparatie in het 4 Decoder E250 567 Märklin-service-centrum hersteld/vervangen worden. 5 Motor E236 827 Details in de tekening kunnen afwijken van het model.
  • Seite 48 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 250866/0117/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
