Technische Daten Der Sende-Module - JETI model DUPLEX TF Bedienungsanleitung

DUPLEX TG HF-Modul für internen
Einbau, mit abgesetzter Antenne
Das DUPLEX TG HF-Modul für internen Einbau wird im Inneren eines Senders unterbracht,
der innen mit einem Wechselmodul ausgestattet ist. Nehmen Sie das ursprüngliche Modul aus
dem Sender, beachten Sie dabei die Hinweise des Herstellers Ihrer Fernlenkanlage. Stecken
Sie das DUPLEX TF-Modul vorsichtig an den Steckplatz. Bestimmen Sie eine geeignete Stel-
le für den Antennensockel. Bei vielen Sendern können Sie ganz einfach die Antennenver-
schraubung in einer freien Bohrung für Zusatzschalter montieren. Andernfalls bohren Sie ein
Loch mit 6,5 mm Ø an einer geeigneten Stelle. Es ist darauf zu achten, dass der Antennenso-
ckel weit genug nach außen über das Gehäuse hinaus ragt, damit auch bei einer komplett
aufgeschraubten Antenne ein kleiner Spalt zwischen der Mutter und der Rändelmutter der An-
tenne besteht. Nur dann ist gewährleistet, dass die Antenne guten Kontakt hat. Achten Sie
darauf, dass die Antenne so angebracht wird, dass sie im Betrieb senkrecht gestellt werden
kann, um eine bestmögliche Abstrahlung zu erhalten.
Das zweite DUPLEX TG HF-Modul ist für Graupner/JR-Sender bestimmt, die ein von außen
zugängliches Wechselmodul besitzen. Zumeist ist dieses Modul auf der Rückseite eines Sen-
ders angebracht. Nehmen Sie das ursprüngliche Modul aus dem Sender, beachten Sie dabei
die Hinweise des Herstellers Ihrer Fernlenkanlage. Stecken Sie das DUPLEX TG Modul vor-
sichtig an den Steckplatz. Schrauben Sie die beigefügte 2,4 GHz-Antenne auf den Sockel.

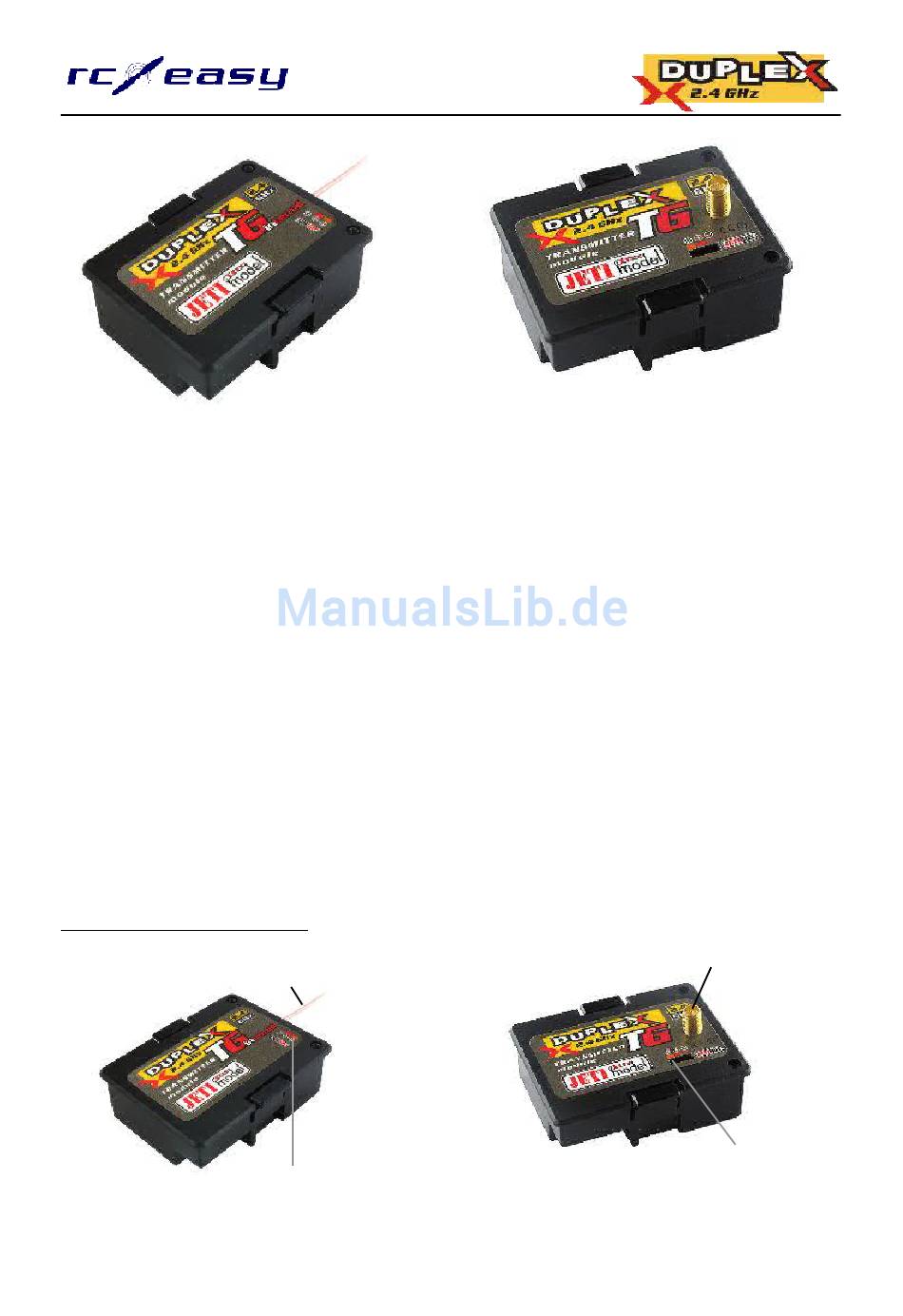

Lieferumfang und Anschlüsse
Antennenanschlusskabel
Anschlussbuchse
Bedienungsanleitung
DUPLEX 2,4 GHz
JetiBox
DUPLEX TG HF-Modul zum
Einstecken in einen von außen
zugänglichen HF-Modulschacht, mit
Antennensockel
8
Antennensockel
Anschlussbuchse
JetiBox
