Einbauhinweise

Die Installation des Moduls TU erfordert etwas Geschick und Erfahrung im Umgang mit elek-
tronischen Bauteilen und Schaltungen. Das sind Eigenschaften, die jeder versierte Modellbau-
er haben sollte, so dass dem Adressatenkreis der Einbau problemlos gelingen sollte. Da sich
die einzelnen Sender im inneren Aufbau stark unterscheiden, sind der Schwierigkeitsgrad und
der Zeitaufwand sehr unterschiedlich. Wir verweisen nochmals auf die Jeti-Homepage, dort
sind bebilderte Anleitungen einsehbar und zum Download bereit. Hier kann auch eine Liste
von Firmen abgerufen werden, die professionell den Umbau vornehmen.
Bei Sendern mit einer Lehrer/Schüler Buchse besteht die Möglichkeit, den Eingang des TU-
Moduls über einen entsprechenden Stecker mit dem Sender zu verbinden. Bei anderen Sen-
dern, oder wenn Sie es bevorzugen, muss/kann das Modul im Gehäuse eingebaut werden.
Für diesen Fall empfehlen wir die Inanspruchnahme einer Dienstleistungsfirma.
Für die Installation unter Benutzung der Lehrer/Schüler Buchse analysieren Sie die An-
schlussbeschreibung der Buchse Ihres Senders in der jeweiligen Bedienungsanleitung. Für

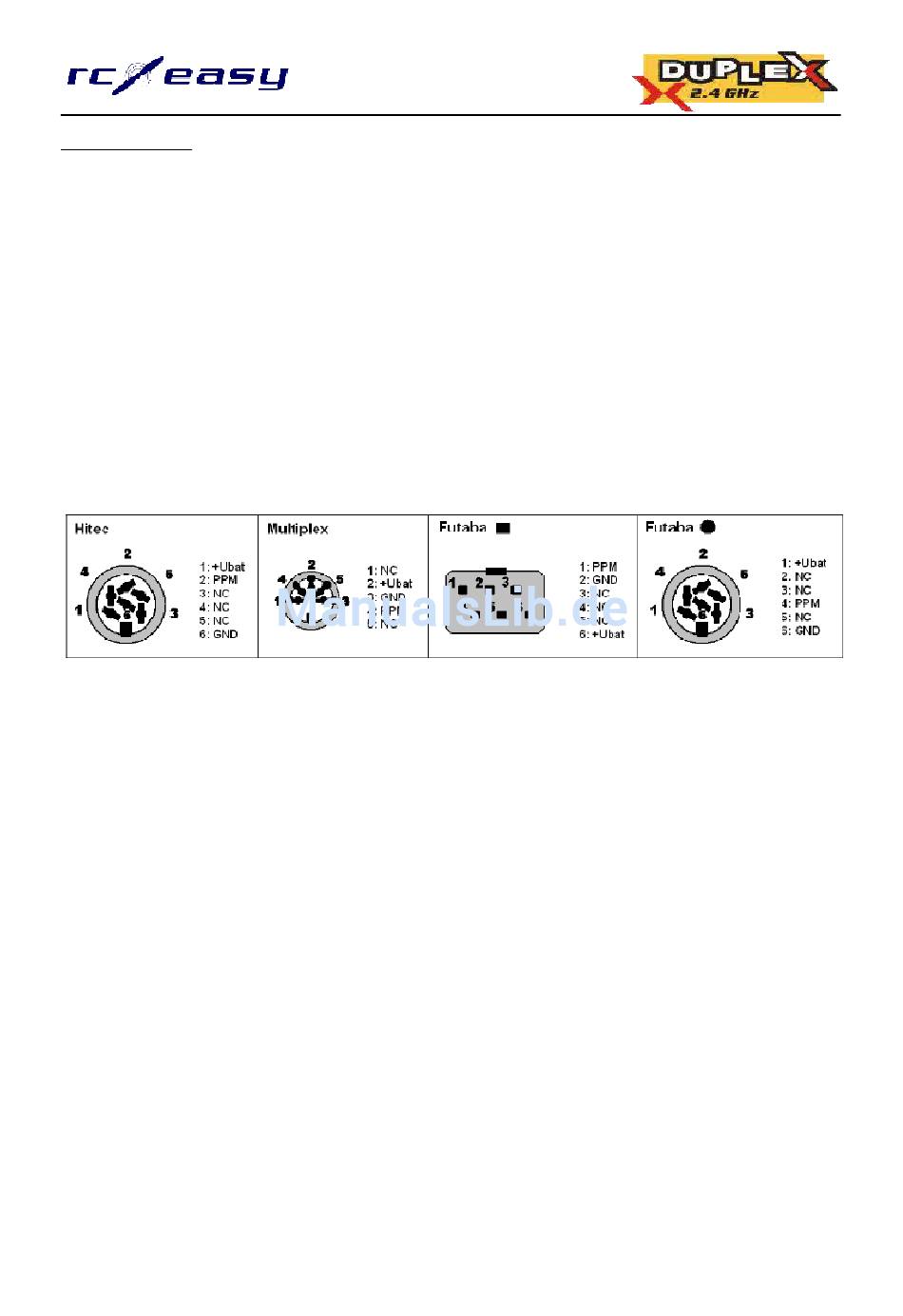

marktübliche Sender kann die Verschaltung der folgenden Abbildung entnommen werden.
Für einen ordnungsgemäßen Anschluss des TU-Moduls an den Sender ist es notwendig drei
Verbindungen herzustellen, beachten Sie die Pinbelegung der Eingangsbuchse auf der vorhe-
rigen Seite:
•
Versorgungsspannung (+Ubat)
•
Masse (GND) und
•
PPM-Eingangsimpuls
Befestigen Sie das Modul mit Hilfe von zwei Schrauben oder mit Klettband am Gehäuse des
Senders. Achten Sie unbedingt darauf, dass es nicht mit leitenden Komponenten des Senders
oder mit anderen elektronischen Bauteilen in Berührung kommt. Schützen Sie es sicher vor
mechanischen und thermischen Belastungen, sowie vor Schmutz, Staub oder Feuchtigkeit.
Wenn Sie eine interne Installation selbstständig durchführen wollen, legen Sie den Sender auf
eine weiche Unterlage. Entfernen Sie den Deckel und entnehmen Sie den Senderakku. Wäh-
len Sie eine zweckmäßige Position für das Modul aus. Berücksichtigen Sie die Antennenfüh-
rung und evtl. die Länge des originalen Anschlusskabels. Bestimmen Sie eine geeignete Stel-
le für den Antennensockel. Die Befestigung des Moduls kann auf verschiedene Arten erfolgen,
verschrauben sowie ankleben mit Klettbänden oder Klebepads etc.. Bei vielen Sendern kön-
nen Sie ganz einfach die Antennenverschraubung in einer freien Bohrung für Zusatzschalter
montieren. Andernfalls bohren Sie ein Loch mit 6,5 mm Ø an einer geeigneten Stelle. Es ist
darauf zu achten, dass der Antennensockel weit genug nach außen über das Gehäuse hinaus
ragt, damit auch bei einer komplett aufgeschraubten Antenne ein kleiner Spalt zwischen der
Mutter und der Rändelmutter der Antenne besteht. Nur dann ist gewährleistet, dass die Anten-
ne guten Kontakt hat. Achten Sie darauf, dass die Antenne so angebracht wird, dass sie im
Betrieb senkrecht gestellt werden kann, um eine bestmögliche Abstrahlung zu erhalten.
Auf dem Modul sind an der gekennzeichneten Stelle zwei hellbraune jeweils 4-polige Buch-
sen, die mit 'IN' und 'OUT' bezeichnet sind, aufgelötet. Die Steckkontaktleiste mit der Bezeich-
nung 'IN' ist für die Spannungsversorung und den PPM-Eingangsimpuls, kommend vom Sen-
derimpulsteil, vorgesehen. Die Buchse 'OUT' ist für das Durchschleifen der Verbindung zum
