Beyerdynamic TG L55 Gebrauchsanweisung

TG L55 deutsch
Sie haben sich für das Ansteckmikrofon TG L55 von beyerdynamic Service
entschieden. Vielen Dank für Ihr Vertrauen.
Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst
Produktinfor mation aufmerksam durch.
alle Gewährleistungsansprüche verlieren.
Sicherheitsinformationen
Version
• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen
Bez.
und Stoß. Sie könnten das Mikrofon dabei beschädigen!
TG L55
• Pusten Sie nicht in das Mikrofon und vermeiden Sie es, auf
den Mikrofonkorb zu klopfen. Bei einem Kondensatormikrofon
können Sie den Wandler beschädigen. Zur Funktionskontrolle
sollten Sie in das Mikrofon sprechen.
TG L55 tan
Anwendung
Zubehör - Lieferumfang
Zur ersten Wahl bei Fernseh- und Filmaufnahmen sowie Präsen -
MKV 55 BLK
ta tionen und Theatereinsätzen gehört das Ansteckmikrofon TG
L55. Die Kugelcharakteristik dieses klanglich ausgewogenen und
spritzwassergeschützten Lavaliermikrofons lässt viel Freiraum bei
der Positionierung. Erhältlich in schwarz oder beige.
MKV 55 SC
Anschluss
Das TG L55 ist mit einem weiblichen 4-pol. Mini-XLR Stecker WS 55 SW
ausgestattet und als Opus-Version für den Einsatz mit den draht-
losen Mikrofonsystemen der Opus-Serie verfügbar. WS 55 SC
Für den kabelgebundenen Einsatz muss das Mikrofon mit dem
optionalen Speisewandler CV 18 an einem phantomspeisenden Zubehör - optional
Mikrofoneingang betrieben werden. Der direkte Anschluss des TG
CV 18
L55 an Phantomspeisung kann das Mikrofon zerstören!

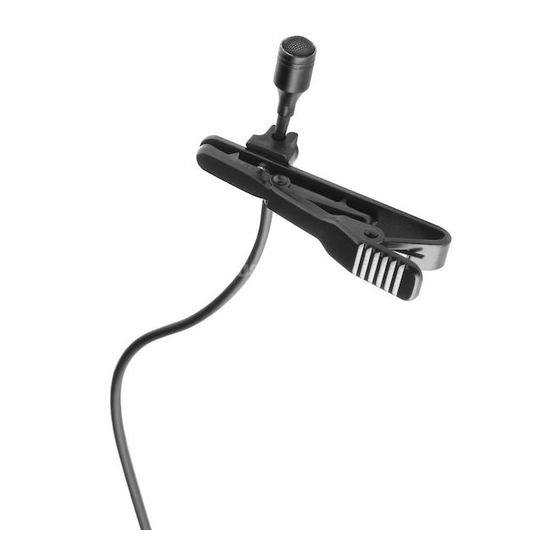

Befestigung
MKV 55 BLK
Die mitgelieferte Halteklammer ermöglicht eine optimale MKV 55 SC
Befestig ung in der Nähe der Schallquelle. Aufgrund der Kugel - WS 55 SW
charakteristik ist das TG L55 weitgehend unempfindlich gegen- WS 55 WS
über Popp- und Körperschallgeräuschen. Je nach Anwendung
können Sie das Mikrofon an Krawatte, am Revers oder auch
Entsorgung
direkt am Körper befestigen, z.B. im Haar oder ins Gesicht
Dieses Produkt darf am Ende seiner Lebensdauer
geschminkt.
nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für
Pflege
das Recycling von elektrischen und elektronischen
Bei Bedarf reinigen Sie das TG L55 und das Anschlusskabel mit
Geräten abgegeben werden. Das Symbol auf dem
einem weichen feuchten Tuch. Wenn notwendig, können Sie ein
Produkt, der Gebrauchsanweisung oder der
mildes Reinigungs mittel (z.B. Geschirrspülmittel) verwenden, auf
Verpackung weist darauf hin.
keinen Fall löse mittel haltige Reiniger. Achten Sie darauf, dass in
den Mikrofonkopf keine Flüssigkeit gelangt.
Der mitgelieferte Schaumstoffpoppschutz sollte in regelmäßigen
Abständen vom Mikrofonkopf abgezogen in klarem Wasser gerei-
nigt werden. Achten Sie darauf, dass er vollständig getrocknet ist,
bevor Sie ihn wieder auf das Mikrofon setzen.
Thank you for selecting the TG L55 neckworn microphone from
beyerdynamic.
Please take some time to read carefully through this information
before using the product.
Safety Information
• Protect the microphone from moisture and sudden impacts.
Beschreibung. . . . . . . . . . . . . . . Best.-Nr.
You could damage the microphone!
Miniatur Kondensator-
• Do not blow into the microphone and do not knock on the
Lavaliermikrofon, Kugel,
microphone basket. In a condenser microphone this could
schwarz, mit weibl. 4-pol.
Mini-XLR Stecker . . . . . . . . . . . . 707.201 damage the transformer. It is preferable to carry out a speech
trial.
dito, jedoch beige . . . . . . . . . . . 707.228
Application
The TG L55 clip-on microphone is the first choice for television
Mikrofonklammer, zur
and film recordings, presentations and theatre performances. The
Befestigung an Kleidung,
omnidirectional polar pattern of this lavalier microphone, with its
schwarz. . . . . . . . . . . . . . . . . . . 970.511
balanced sound and splash-proof exterior, means that it can be
oder
freely positioned. Available in black and beige.
Mikrofonklammer, zur
Befestigung an Kleidung,
Connection
beige . . . . . . . . . . . . . . . . . . . . 980.479
Windschutz, schwarz . . . . . . . . . 904.236 The TG L55 is fitted with a female 4-pin mini XLR connector and
oder available as Opus version for the use with the wireless micro-
Windschutz, beige . . . . . . . . . . . 904.244 phone systems of the Opus series.
For wired applications with phantom power sources the TG L55
must be used with the optional CV 18 power adapter. If the
TG L55 is directly connected to phantom power, the microphone
Speisewandler zum direkten
can be damaged!
Anschluss an phantom-
gespeiste Mikrofoneingänge . . . . 475.378
Fastening
Mikrofonklammer, schwarz . . . . . 970.511
Mikrofonklammer, beige . . . . . . . 980.479 The clip included in delivery is perfect for attaching the micro-
Windschutz, schwarz . . . . . . . . . 904.236 phone near the audio source. The TG L55 transmits almost no
Windschutz, weiß . . . . . . . . . . . . 904.244 vibrations or impact sounds thanks to the omnidirectional
characteristic. Depending on application, you can attach the
microphone to a tie, lapel or directly to the body – for example
the hair or face.
Maintenance
Use a soft, damp cloth for cleaning the TG L55 microphone and
connecting cable. If necessary, you can use a gentle cleansing
agent (such as washing-up liquid). Make sure not to allow any
liquid to enter the microphone capsule and never use any solvent
cleansers.
The supplied pop shield should regularly be removed from the
microphone capsule and cleaned in clear water. Make sure the
pop shield is completely dry before it is replaced back onto the
microphone.
TG L55 english
Service
Servicing must be carried out by qualified service personnel only.
Dismantling the microphone yourself will invalidate the guarantee.
Version
Model Description . . . . . . . . . . . . . . . . Order #
TG L55 Mini condenser lavalier
microphone, omnidirectional,black,
with 4-pin female mini
XLR connector . . . . . . . . . . . . . . 707.201
TG L55 tan same as above, but beige . . . . . . 707.228
Supplied Accessories
MKV 55 BLK Mic clip to attach the
microphone to clothing,
black . . . . . . . . . . . . . . . . . . . . 970.511
or
MKV 55 SC Mic clip to attach the
microphone to clothing,
beige . . . . . . . . . . . . . . . . . . . . 980.479
WS 55 SW Wind shield, black . . . . . . . . . . . 904.236
or
WS 55 SC Wind shield, beige . . . . . . . . . . . 904.244
Optional Accessories
CV 18 Phantom power adapter
to connect to phantom-
powered microphone inputs . . . . 475.378
MKV 55 BLK Mic clip, black. . . . . . . . . . . . . . 970.511
MKV 55 SC Mic clip, beige. . . . . . . . . . . . . . 980.479
WS 55 SW Wind shield, black . . . . . . . . . . . 904.236
WS 55 WS Wind shield, white . . . . . . . . . . . 904.244
Disposal
This symbol on the product, in the instructions or
on the packaging means that your electrical and
electronic equipment should be disposed at the
end of its life separately from your household
waste. There are separate collection systems for
recycling in the EU. For more information, please
contact the local authority or your retailer where
you purchased the product.
TG L55 français
Nous vous félicitons pour l'achat du microphone serre-nuque Service après-vente
TG L55 de beyerdynamic et vous remercions de votre confiance.
En cas de dommage, veuillez vous adresser au service après-vente
Veuillez lire attentivement ces informations produit avant de la
de beyerdynamic. N'ouvriez pas le microphone, vous risqueriez
mise en marche du microphone.
sinon de perdre vos droits de garantie.
Sécurité
Modèle
• Veillez à ce que le microphone soit protégé de l'humidité et Mod.
de tous dommages résultant de chutes ou de chocs TG L55
mécaniques.
• Ne soufflez pas dans le microphone. Dans le cas d'un
microphone à condensateur, vous pourriez endommager le
transformateur. Effectuez plutôt un test de parole. TG L55 tan
Application Accessoires fournis
Le microphone boutonnière TG L55 est idéal pour l'utilisation sur MKV 55 BLK
les plateaux de télévision, de cinéma et sur scène. La directivité
omnidirectionnelle de ce microphone cravate au son équilibré et
avec protection contre les projections d'eau permet une grande MKV 55 SC
liberté de positionnement. Disponible en noir ou beige.
WS 55 SW
Branchement
WS 55 SC
Le TG L55 est doté d'une fiche femelle XLR mini à 4 broches et
disponible en la version Opus quelle est utilisée en combinaison
Accessoires en option
avec les systèmes de microphone sans fil de la série Opus.
En présence d'une liaison filaire, le microphone doit être utilisé CV 18
avec le convertisseur d'alimentation optionnel CV 18 sur une
entrée de microphone avec alimentation fantôme. Le
raccordement direct du TG L55 sur une alimentation fantôme
peut détruire le microphone! MKV 55 BLK
MKV 55 SC
Fixation WS 55 SW
WS 55 WS
Le clip fourni permet une fixation optimale à proximité de la
source sonore. Grâce à sa directivité omnidirectionnelle, le TG
L55 est pratiquement insensible au vent et aux vibrations. Selon Evacuation
l'application, vous pouvez fixer le microphone sur votre cravate, Ce symbole sur le produit, l'emballage ou dans le
au revers de votre veste ou directement sur le corps, par exemple manuel signifie que votre équipement électrique et
dans les cheveux ou sur le visage. électronique doit être, en fin de vie, jeté
séparement de vos déchets ménages. Il existe en
Entretien France des systèmes de collecte différents pour les
déchets recyclables. Pour plus d'information,
Si nécessaire, veuillez nettoyer l'TG L55 ainsi que son câble de
veuillez contacter les autorités locales ou le
raccordement avec un tissu doux humidifié. Vous pouvez ajouter
revendeur chez qui vous avez acheté le produit.
un produit vaiselle; n'utilisez jamais des détergents; éviter toute
pénétration de l'eau dans la tête du microphone.
La protection anti-pop fournie en mousse doit être régulièrement
retirée de la tête du microphone et nettoyée à l'eau claire. Veillez
à ce qu'elle soit entièrement sèche avant d'être de nouveau
placée sur le microphone.
Description . . . . . . . . . . . . . . . . Art. N°
Mini microphone boutonnière
à condensateur, omnidirectionnel,
noir, avec une fiche femelle
XLR mini à 4 broches. . . . . . . . . 707.201
idem, mais beige . . . . . . . . . . . . 707.228
Clip de microphone pour fixation
sur les vêtements, noir . . . . . . . . 970.511
ou
Clip de microphone pour fixation
sur les vêtements, beige . . . . . . . 980.479
Bonnette anti-vent, noire . . . . . . 904.236
ou
Bonnette anti-vent, beige . . . . . . 904.244
Convertisseur d'alimentation pour
le raccordement direct à
des entrées de microphone
avec alimentation fantôme . . . . . 475.378
Pince de microphone, noir . . . . . 970.511
Pince de microphone, beige . . . . 980.479
Bonnette anti-vent, noire . . . . . . 904.236
Bonnette anti-vent, blanche . . . . 904.244
