Nr.
Element
1
DMX512-
Durchschleifausgang
2
DMX512-Eingang
3
Signalanzeige SIG IN
4
Umschalter SPLIT/FILTER/
BYPASS mit LED
5
Umschalter 22/44 Hz mit
LED
6
Umschalter TERMINATOR
mit LED
7
DMX512-Ausgänge 1 - 4
mit LED
8
Netzanschluss
9
DMX512-Eingang

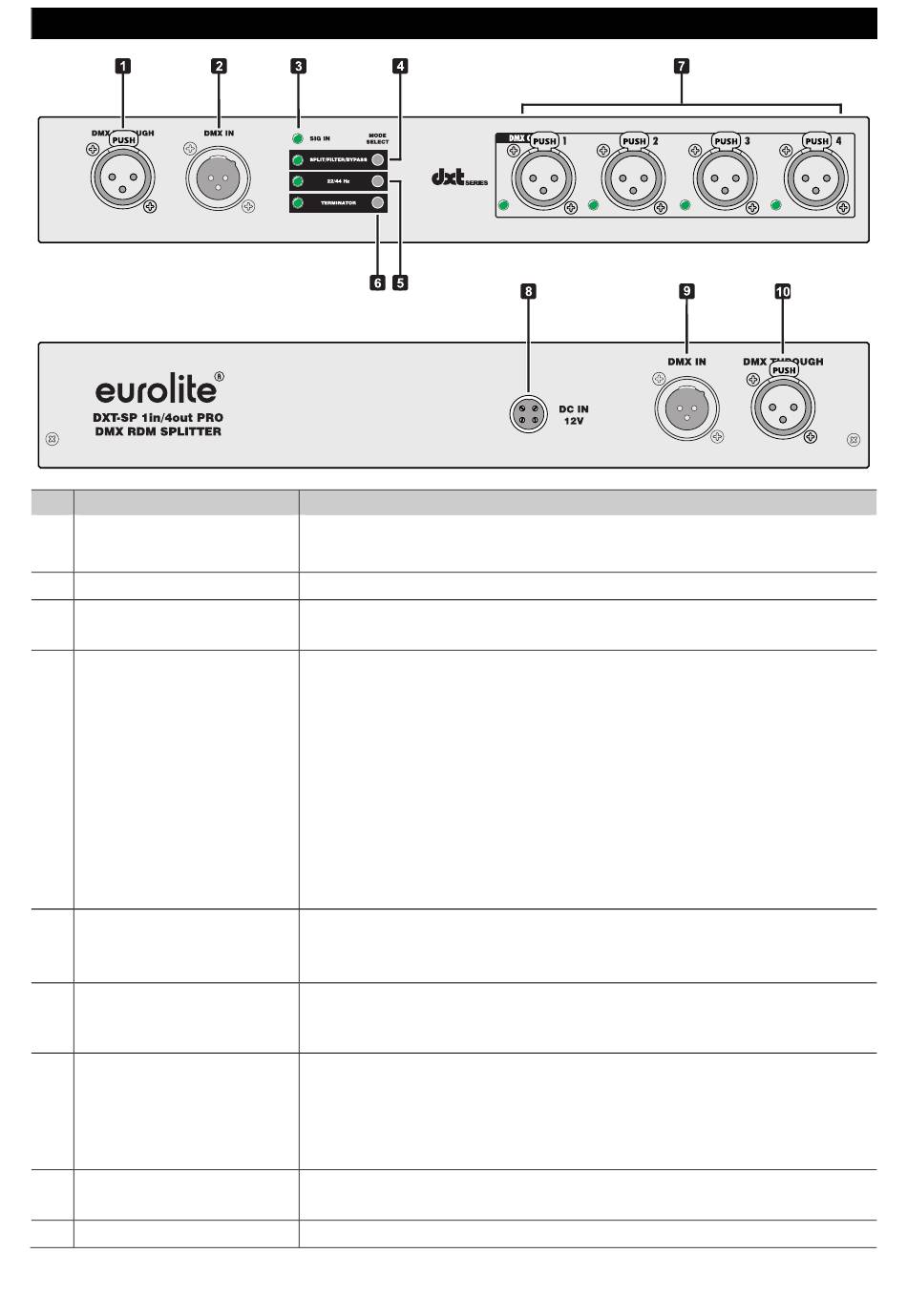

BEDIENELEMENTE UND ANSCHLÜSSE
Funktion
Direkter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder DMX-
Splitter in derselben DMX-Kette wie der DMX-Eingang.
3-poliger XLR-Stecker zum Anschluss des DMX-Steuersignals.
• Blinkt grün: DMX-Signal vorhanden
• Leuchtet rot: kein DMX-Signal vorhanden oder Signal fehlerhaft
Zum Einstellen der Betriebsart kurz drücken.
• LED leuchtet grün: Splitterbetrieb mit RDM-Funktion ohne DMX-
Signalaufbereitung
• LED leuchtet gelb: Filterbetrieb mit DMX-Signalaufbereitung
• LED leuchtet rot: Bypassbetrieb ohne Signalbearbeitung
Zum Einstellen und Bestätigen des DMX-Ausfallmodus 3 Sekunden
drücken. Mit dem Umschalter 22/44 Hz den Modus wählen.
• LED leuchtet grün: der letzte gültige DMX-Wert wird gehalten und auf
allen Ausgängen ausgegeben
• LED leuchtet rot: keine DMX-Ausgabe
• LED leuchtet orange: auf allen DMX-Kanälen wird der Wert 0 ausgegeben
Zum Einstellen der DMX-Ausgabefrequenz im Filterbetrieb.
• LED leuchtet rot: 22 Hz
• LED leuchtet grün: 44 Hz
• LED leuchtet grün: Die DMX-Leitung des DMX-Eingangs wird mit einem
Widerstand abgeschlossen
• LED leuchtet nicht: Der Abschlusswiderstand ist nicht aktiv.
3-polige XLR-Buchse zum Anschluss weiterer DMX-Ketten.
• LED leuchtet grün: Ausgabe eines DMX-Signals
• Einzelne LED leuchtet rot: Kurzschluss in angesteckter Leitung oder
Ausgabemodul defekt
• Alle LEDs leuchten rot: keine Signalausgabe
Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie
mit der Überwurfmutter.
Rückseitiger Anschluss alternativ zur Frontplatte (2).
5 • DE
