Technische Daten
Netzspannung/Frequenz
Aufnahmeleistung
Schutzart/Isolationsklasse
Druckanschluss
Max. Fördermenge *
Max. Druck
Max. Förderhöhe *
Max. Eintauchtiefe
Max. Größe der gepumpten Festkörper
Max. Temperatur der gepumpten Flüssigkeit
Max. Anlasshäufigkeit in einer Stunde
Anschlusskabel
Kabelführung
Gewicht (inkl. Anschlusskabel)
Min. Selbstansaugniveau (A) **
Min. Absaugniveau (B) **
Startniveau (C) **
Abschaltniveau (D) **
(*) Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass.
(**) Die Angaben in Klammern beziehen sich auf die Abbildungen am Ende der Gebrauchsanweisung.
Schmutzwasser-Tauchpumpe STP 10500 I
Art.-Nr. 2301553
KIG GmbH · Am Tannenwald 2 · D-66459 Kirkel
STP 10500 I
230 V ~ 50 Hz
500 Watt
IP 68
AG 41,91 mm
(1 ¼ ")
10.500 l/h
0,7 bar
7 m
5 m
25 mm
35 °C
30, gleichmäßig verteilt
10 m
H05RN-F
4,9 kg
103 mm
37 mm
390 mm
130 mm

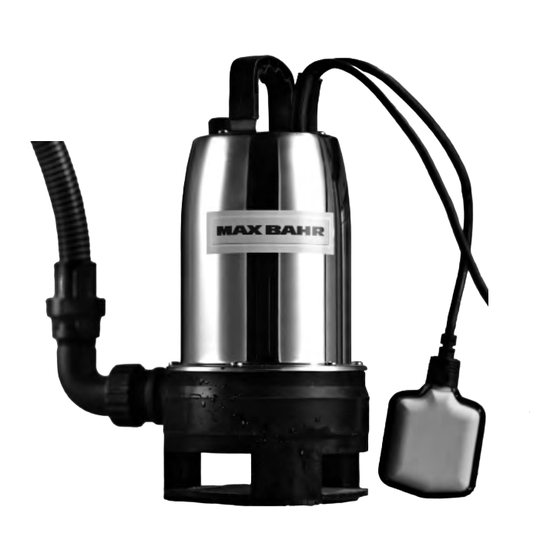

Schmutzwasser-Tauchpumpe
STP 10500 I
Bedienungsanleitung
Lesen Sie diese Anleitung vor der Montage und dem Betrieb des
Artikels sorgfältig durch und be wahren Sie sie für späteres Nach-
schlagen auf. Änderungen aufgrund des technischen Fortschritts
vor behalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Max Bahr STP 10500 I
Inhaltszusammenfassung für Max Bahr STP 10500 I
- Seite 1 130 mm (*) Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass. (**) Die Angaben in Klammern beziehen sich auf die Abbildungen am Ende der Gebrauchsanweisung. Schmutzwasser-Tauchpumpe STP 10500 I Art.-Nr. 2301553 KIG GmbH · Am Tannenwald 2 · D-66459 Kirkel...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, 1. Allgemeine Sicherheitshinweise herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von MAX BAHR! Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse ordnungsgemäßen Gebrauch dieses Produktes vertraut. -
Seite 3: Einsatzgebiet
2. Einsatzgebiet 3. Installation Schmutzwasser-Tauchpumpen von MAX BAHR sind höchst effiziente Elektropumpen zur Förderung von klarem 3.1 Allgemeine Hinweise zur Installation oder schmutzigem Wasser, welches Festkörper bis zu der in den technischen Daten genannten maximalen Größe enthält. Diese hochwertigen Produkte mit ihren überzeugenden Leistungsdaten wurden für vielfältige Zwecke Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein. -
Seite 4: Positionierung Der Pumpe
Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am den Netzstecker aus der Steckdose. Die Elektropumpen der Serie MAX BAHR STP verfügen über einen integrier- Netzanschlusskabel und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie ten thermischen Motorschutz. -
Seite 5: Wartung Und Hilfe Bei Störfällen
6. Wartung und Hilfe bei Störfällen Störung mögliche Ursache Behebung Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung 1. Pumpe fördert keine Flüssig- 1. Kein Strom vorhanden. 1. Überprüfen, ob Spannung vorhanden und der Stecker keit, der Motor läuft nicht. -
Seite 6: Garantie
Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte. Schäden, Bei Garantieanspruch oder Störungen wenden Sie sich bitte an einen MAX BAHR Markt oder: die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch un- Pumpenservice Tel.: + 49 (0) 7263 / 9125 52... -
Seite 7: Abbildungen
10. Abbildungen 11. Explosionszeichnung Seite 12 Seite 13... -
Seite 8: Ersatzteilliste
12. Ersatzteilliste 13. Konformitätserklärung Teile Explosions- Teilebezeichnung Art-Nr. zeichnung Pos.-Nr. 70554 Pumpengehäuse unten 70559 Ventil komplett 70378 Laufrad 70663 O-Ring 70144 Spritzschutzscheibe 70647 Rotor 70653 Motorgehäuse mit Einphasen-Stator V 230 komplett 70646 Motorgehäuse oben 70666 Kondensator 70412 Kabel mit Stecker 10 m 70659 Schneidschraube 70553...
