2) GENERALITÁ
Il modulo B EBA WI-FI GATEWAY consente la connessio-
*
ne di un supervisore alla rete locale di dispositivi BFT U-
link compatibili tramite tecnologia TCP/IP su rete WI-FI.
Il modulo B EBA TCP/IP GATEWAY va collegato all'unico
dispositivo della rete locale con indirizzo 0.
Ogni dispositivo della rete deve avere un indirizzo diverso.
*
Con un supervisore U-link è possibile indirizzare cia-
scun dispositivo della rete U-link locale e gestire para-
metri, impostazioni, trasmettitori e diagnostica.
Per le caratteristiche relative al supervisore e alle funzio-
ni disponibili fare riferimento al relativo manuale.
La rete è composta da un dispositivo con modulo B EBA
WI-FI GATEWAY a cui sono connessi via doppino tutti gli
altri dispositivi con seriale U-link.
La rete minima è composta dal singolo dispositivo con
indirizzo 0 con modulo B EBA WI-FI GATEWAY.
Nota: questa scheda è compatibile solo con centrali che
utilizzano il protocollo U-link.
*
( ) Con supervisore si intende o un programmatore pal-
mare o un software di gestione.
Vedi figure C e D per esempi di installazione.
3) DATI TECNICI
Temperatura di funzionamento
Distanza max connessione con cavo:
-B EBA WI-FI GATEWAY e B EBA
RS 485 LINK
-B EBA RS 485 LINK e B EBA RS
485 LINK
Distanza max lunghezza rete
N°. Max dispositivi su rete 485
Banda B EBA WI-FI GATEWAY
Dimensioni
Potenza di Trasmissione
Sensibilità in Ricezione
Wi-Fi
8) CASO 1: CONFIGURAZIONE COME ACCESS POINT (FIG.C)
Questo tipo di connessione permette di gestire un impianto U-Link con una propria SSID (Nome della WLAN)
collegandosi direttamente alla B EBA WI-FI GATEWAY dal wifi del proprio PC, smartphone e/o tablet attraverso il
software dedicato di BFT.
1.Connettere il PC, smartphone e/o tablet alla rete SSID individuata dal nome BeBa_Wifi_<Mac address> (usando
tipo di sicurezza WPA2-PSK e password di default BEBAWIFI) definita dalla B EBA WI-FI GATEWAY. Il Mac address della
B EBA WI-FI GATEWAY è quello che si trova nell'etichetta presente nella scheda B EBA WI-FI GATEWAY.
I metodi per la connessione alla rete Wifi variano a seconda del dispositivo PC, smartphone e/o tablet e del sistema
operativo che si adotta, per capire come effettuare il collegamento controllare le istruzioni de vostro dispositivo.
2.Dopo aver effettuato la connessione alla B EBA WI-FI GATEWAY aprire il browser (assicurarsi di non avere il server
proxy attivo) digitare nella barra degli indirizzi l'indirizzo di default 192.168.1.1 della B EBA WI-FI GATEWAY.
Si raggiunge così la pagina della configurazione corrente del modulo
4 - B EBA WI-FI GATEWAY
MANUALE PER L'INSTALLAZIONE
-20°/+50° C
250 m
500 m*
1
32* 2
2400 - 2483,5 MHz
42 x 29 mm (HxL)
+16dBm
-98dBm
- 802.11: b/g/n
- Bit rate: 72.2 Mbps
- Sicurezza: OPEN, WPA2/
WPA Personal e WEP

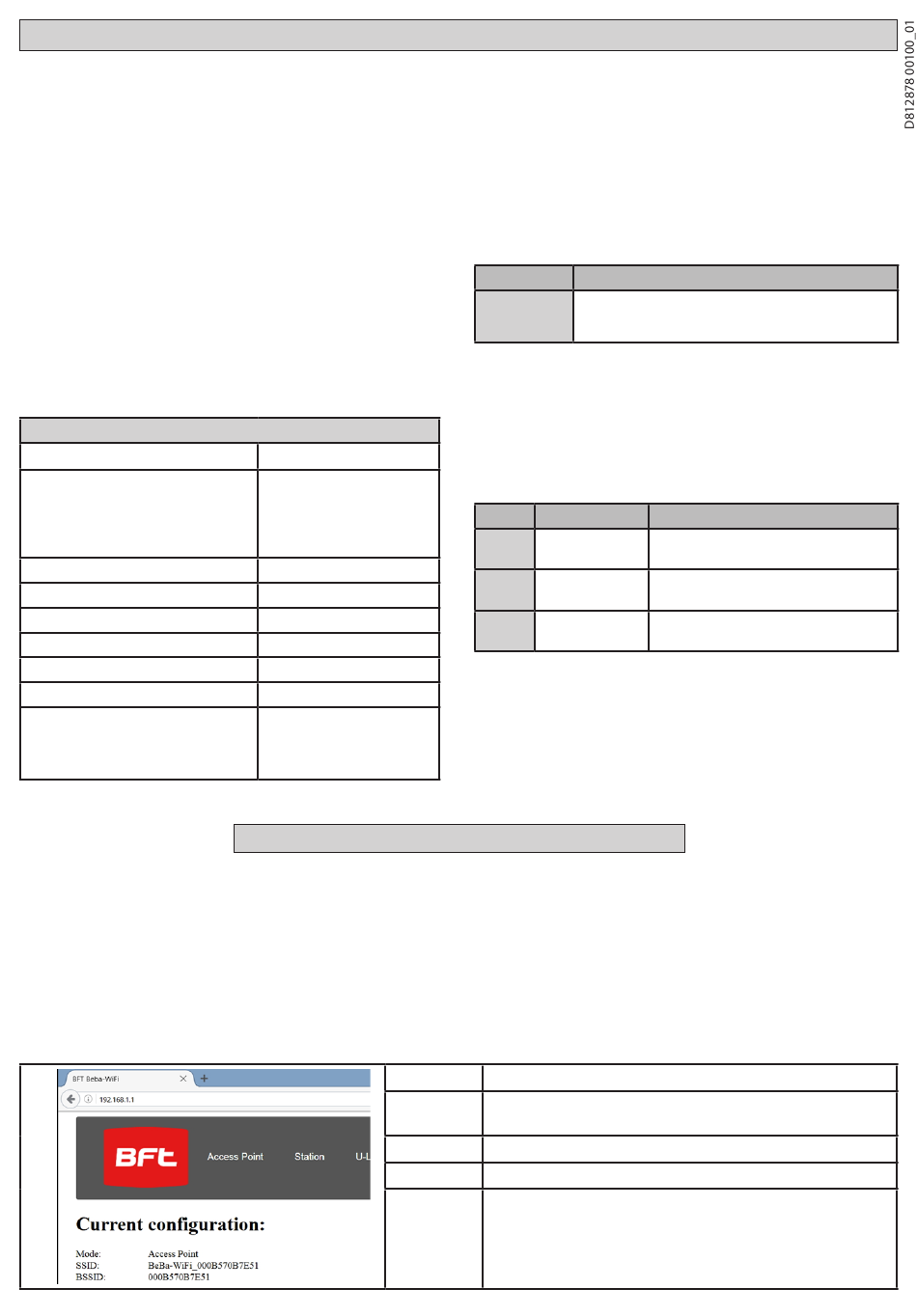

CONFIGURAZIONE DELLA B EBA WI-FI GATEWAY
Mode
SSID
BSSID
Channel
Security
la lunghezza max della rete può essere prolungata
1
*
usando un repeater RS 485.
il numero di dispositivi può essere aumentato fino a
2
*
120 utilizzando un repeater RS 485.
4) CABLAGGI NECESSARI AL FUNZIONAMENTO (Fig.B)
Le centrali sono collegate tra di loro con i 3 fili relativi alle
schede di interfaccia B EBA RS 485 LINK. Utilizzare esclusi-
vamente un doppino di tipo telefonico. Nel caso si utilizzi
un cavo telefonico con più coppie risulta indispensabile
utilizzare i fili della stessa coppia (A-B). La lunghezza del
cavo tra un modulo e l'altro non deve superare i 250m.
Morsetto Descrizione
RS485 A
Collegamento alla rete U-link. Rispettare la
RS485 B
polarità
RS485 0
5) RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA
Attenzione riporta il modulo ai valori preimpostati da
fabbrica.
- Premere e tenere premuto il tasto RESET (Fig.A) per 5
secondi.
- Dopo il rilascio del pulsante LED1 lampeggia veloce-
mente il LED2 per 1 volta.
6) DIAGNOSTICA (Fig.A)
LED STATO
LED 1 Led Fisso
Led
LED 1
lampeggiante
LED 2 Led acceso
7) INSTALLAZIONE/CONFIGURAZIONE
Avvertenze:
- Le immagini e gli screenshot utilizzati in questo manuale
potrebbero differire dal prodotto reale.
Dopo aver connesso la B EBA WI-FI GATEWAY al disposi-
tivo nell'apposito morsetto e aver cablato e configurato
in modo corretto la rete U-Link. Si deve configurare la B
EBA WI-FI GATEWAY in uno dei modi elencati di seguito.
Tipo di funzionamento impostato
Nome della rete WLAN creata dalla B EBA WI-FI
GATEWAY [BeBa_Wifi_<Mac address>]
MAC address
Canale dove trasmette/riceve la scheda
Tipo di sicurezza impostato per la rete gestita dalla
B EBA WI-FI GATEWAY
SIGNIFICATO
Corretta inizializzazione del modulo
e alimentazione del modulo
Scheda in errore
Il Led rileva la connessione U-Link
alla scheda
