Samsung SHC-750 Bedienungsanleitung

Kamera mit extrem hoher lichtempfindlichkeit

Werbung

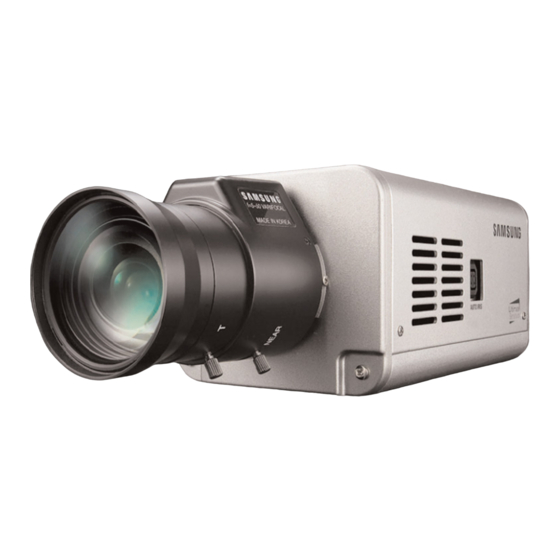

Kamera mit extrem hoher Lichtempfindlichkeit SHC-750
Bedienungsanleitung

Werbung

loading

Inhaltszusammenfassung für Samsung SHC-750

  • Seite 1 Kamera mit extrem hoher Lichtempfindlichkeit SHC-750 Bedienungsanleitung...
  • Seite 2 Lieferumfang 1. SHC-750 2. Stecker für Blendensteuerung 3. Fernsteuerungsstecker 4. C-Mount-Adapter 5. Bedienungsanleitung 6. 12VDC / 4A Netzadapter Vorderansicht Stativbefestigung Hier kann das Kameragehäuse auf einem Kamerastativ festgeschraubt werden. C-Mount Objektivadapter Für die Montage eines Objektivs mit C-Mount-Anschluss Backfokus Einstellring Buchse für Blendensteuerung...
  • Seite 3 Achten Sie dabei auf die Polung +/- (10) Fernsteuerung Anschluss externer Geräte zur Steuerung der 5 Funktionstasten (11) Blendensteuerung Wählen Sie hier DC oder Video, passend zu Ihrem Objektiv (12) Videoausgang Verbinden Sie diesen Ausgang mit dem Videoeingang eiens Monitors SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 4 No. 1 Pin - Damping - No. 2 Pin - frei No. 2 Pin - Damping + No. 3 Pin - Weiss (Videosignal) No. 3 Pin - Drive+ No. 4 Pin - Schwarz (Masse) No. 4 Pin - Drive- SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 5 Vor dem Einsetzen eines Objektivs prüfen Sie, ob es mit einem C-Mount oder einem CS-Mount-Gewinde ausgestat- tet ist. Die Kamera ist für den Einsatz eines CS-Mount Objektivs vorbereitet. Einsetzen eines Objektivs mit CS-Mount-Gewinde Entfernen Sie den Linsenschutz an der Gerätevorderseite und schrauben Sie das Objektiv vorsichtig im Uhrzeigersinn ein. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 6 Sie diese Tiefe beim Einsetzen eines C-Mount-Objektivs, um Schäden an der Kamera zu vermeiden. CS-Mount Objektiv: 10mm oder weniger C-Mount Objektiv: 5 mm oder weniger Montage eines C-Mount Objektivs Setzen Sie den C-Mount Objektivadaper in das Kameragehäuse ein Drehen Sie das Objektiv vorsichtig im Uhrzeigersinn in die Kamera ein SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 7: Anschließen Des Monitors

    Verbinden Sie den Ausgang VIDEO Out mit dem Videoeingang Ihres Monitors Setzen Sie den Schalter 75 Ohm / Hi-Z am Monitor wie unten angezeigt, wenn die Kamera nicht an den Monitor angeschlossen wird, der sich am Ende der Kette befindet. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 8: Anschluss Der Spannungsversorgung

    Widerstand einer Kupferleitung (bei 20°C) Leitungsquerschnitt #24(0.22mm²) #22(0.33mm²) #20(0.52mm²) #18(0.83mm²) Widerstand (Ohm/m) 0.078 0.050 0.030 0.018 Spannungsverlust (V/m) 0.028 0.018 0.011 0.006 Da der Spannungsverlust von der Kabellänge abhängig ist, kann ein zu langes Kabel zu Fehlfunktionen der Kamera führen. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 9 MANUAL Auto Gain Control HIGH Sens-Up AUTO SSNR MIDDLE HIGH SPECIAL PRIVACY COLOR IMAGE RESET SHARPNESS SMEAR CANCLE RETURN EXIT EXIT Steuerung des Setup-Menüs Verwenden Sie hierzu die 5 Tasten an der Rückseite des Gerätes LINKS RECHTS SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 10 Die Camera ID wird im linken oberen Eck des Bildschirms dargestellt. Verschieben Sie nun die Position mit den 4 Richtungstasten und bestätigen Sie die Position durch Drücken der Taste [SET]. Zum Beenden bewegen Sie den Cursor auf ‚End' und drücken Sie die Taste [SET]. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 11 Hinweis: Ein Weißabgleich kann unter folgenden Umständen nicht richtig erfolgen - Wenn die Szene hauptsächlich hochtemperierte Farben enthält, wie etwa blauer Himmel oder Sonnenuntergänge - Bei Dämmerlicht - Wenn die Kamera direkt auf fluoreszierende Leuchten gerichtet wird. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 12 Bereich und wiederholen Sie den Vorgang. Gleichen Sie danach die Helligkeit in der Kamera über den Punkt BRIGHTNESS LEVEL an. Mit dem Schieberegler V-LEVEL kann die Blende geregelt werden. Drücken Sie die Taste [SET] um ins vorhergehende Menü zu gelangen. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 13 Erhöhen oder Verringern der Verschlussgeschwindigkeit ändern. Eventuell können bei bewegten Objekten Schatteneffekte und Geisterbilder auftreten. Dieses Verhalten ist normal. SSNR (Samsung Super Noise Reduction) Zur Verringerung von Rauschen im Bild Drücken Sie die Taste [SET] um ins Setup Menü zu gelangen und bewegen Sie den Leuchtbalken mit den Tasten [AUF] oder [AB] auf den Eintrag ‚SSNR'.
  • Seite 14 SMEAR CANCEL: Mit dem Regler DGAIN können Wischeffekte vermindert oder verstärkt werden. Bei zu hohem Pegel kann das Bild verzerren. RESET: Setzt alle Einstellungen auf Werkseinstellungen zurück. RETURN: Speichert alle Einstellungen und kehrt ins Setup-Menü zurück. EXIT: Speichert die Menüeinstellungen und verlässt das Setup. SAMSUMG SHC-750 Bedienungsanleitung...
  • Seite 15 Zur Steuerung der Tag-/Nachtumschaltung durch externe Signale muss ein System folgende Kriterien erfüllen: Tag-Modus: D&N Eingang muss offen sein Nacht-Modus: D&N Eingangspegel muss auf Masse (GND) liegen. Hinweis: Schalten Sie die Kamera aus, bevor Sie den Fernbedienungsstecker an die Kamera anschließen. SAMSUMG SHC-750 Bedienungsanleitung...
