Inhaltszusammenfassung für vigo EHR5012

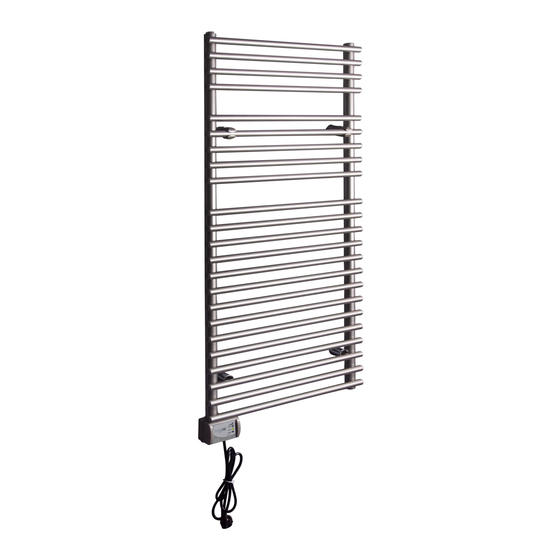

- Seite 1 ELECTRIC since TOWEL WARMER Models: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR5038 EHR5042 EHR 5016K EHR 5022K EHR 5026K USER MANUAL...
-
Seite 17: Handtuchheizungskörper
ELEKTRISCHE bis heute HANDTUCHHEIZUNGSKÖRPER Modelle: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR5038 EHR5042 EHR 5016K EHR 5022K EHR 5026K MONTAGE UND BETRIEBSANLEITUNG... - Seite 18 UMWELTPOLITIK Wir als VIGO versprechen, dass: • Wir alle gesetzlichen Regelungen befolgen, • Unsere Umweltleistungen nachhaltig verbessern, •iAbfälle an der Quelle minimisieren, falls möglich wiederverwenden und -verwerten, nicht zu gebrauchende Abfälle mit geeigneten Maßnahmen entsorgen, • Energie-, Rohstoff- und Naturquellen effizient gebrauchen, •iUnsere Waren- und Dienstleistungszulieferer in Sachen Umweltschutz...
- Seite 19 Sehr geehrter Kunde, Für den vollständigen Gebrauch unserer Produkte bitten wir Sie, unten Angeführte Empfehlungen zu befolgen: 1. Bitte lassen Sie sich beim Kauf ihres Produktes den Garantiebeleg bei Ihrem Händler bestätigen. 2. Falls Sie das Produkt durch eine Werbungspromotion bekommen haben sollten, sollte die Bestätigung beim nächstliegenden Händler eingeholt werden.
- Seite 20 SICHERHEITSWARNUNGEN • Die Arbeitsspannung des elektrischen Handtuchheizungskörpers ist auf 220 V eingestellt. Aus dieser Hinsicht, bitte nur Drehstrom (AC) auf diesem Niveau benutzen. • Elektrischen Handtuchheizungskörper unbedingt an geerdete Steckdosen anschließen. Bei Unfällen und Schäden die bei Betrieb ohne geerdete Steckdose entstehen können, trägt die Firma keine Haftung.
- Seite 21 elektrische Handtuchheizungskörper getragen wird, Gerät abschalten und abkühlen lassen. Erst nach vollständiger Abkühlung sollte das Gerät transportiert werden. • Elektrische Handtuchheizungskörper nicht unmittelbar unter einer Steckdose laufen lassen.• Das Gewicht des elektrischen Handtuchheizungskörpers sollte in Betracht gezogen werden. Es wird empfohlen, die Montage des Heizungskörpers mit zwei Personen durchzuführen. • Stromkabel des elektrischen Heizungskörpers sollte nicht unter Teppiche u.ä.
- Seite 22 INHALT 1. GENERELLER ÜBERBLICK UND TECHNISCHE EIGENSCHAFTEN 2. MONTAGEANLEITUNG 3. GEBRAUCHSANLEITUNG 4. PFLEGE UND WARTUNG 5. REGELN ZUM TRANSPORT 6. PRAKTISCHE UND NÜTZLICHE INFORMATIONEN 7. GARANTIEBEDINGUNGEN...
-
Seite 23: Genereller Überblick Und 1. Technische Eigenschaften
Heizungsstab ausgestattet. Die Heizflüssigkeit fährt im Kreislauf die Wärme vom Heizungsstab und führt zum Erwärmen des elektrischen Handtuchheizungskörpers. Der Farbstoff für das Besprühen von VIGO Handtuchheizungskörpern beinhält keine gesundheitsschädlichen Chemikalien. 1. Vertikalrohr 2. Horizontalrohr 3. Heizkörper (Widerstand) 4. - Seite 24 Breite Länge Spannung Strom Gewicht Weiß (W), quenz Leistung (mm) (mm) (Volt) (Amper) (kg) Inoks (I), (Hz) (Watt) Chromierte (C) EHR5012* 220-240 1.25 50-60 275-330 (W), (I) EHR5015* 220-240 1.59 50-60 350-420 (W), (I) EHR5019* 1000 220-240 2.04 50-60 450-535 12.3...
-
Seite 25: Montageanleitung
2. MONTAGEANLEITUNG 2.1 Standardausführung 1. Schutzfolie der Verpackung entfernen; dabei den Heizungskörper nicht beschädigen. Verpackung öffnen und Heizungskörper und in einem separaten Beutel befindlichen Montageelemente entfernen. 2. Damit das Stromkabel nicht auf Spann gebracht wird, sollte die Entfernung des elektrischen Heizungskörpers zur Steckdose richtig abgemessen werden. - Seite 26 H: Schraube (lang) I: Schraube (kurz) Abbildung 3: Montageteile 390 mm Elektrostatische Pulverbeschichtung White RAL 9018 / Inox RAL E35031 Modelle EHR5012 500 mm (50 cm) EHR5015 650 mm (65 cm) EHR5019 850 mm (85 cm) EHR5023 1100 mm (110 cm) EHR 5033 1156 mm (115.6 cm)
-
Seite 27: Chromierte Ausführung
2.2 Chromierte Ausführung 1. Schutzfolie der Verpackung entfernen; dabei den Heizungskörper nicht beschädigen. Verpackung öffnen und Heizungskörper und in einem separaten Beutel befindlichen Montageelemente entfernen. 2. Damit das Stromkabel nicht auf Spann gebracht wird, sollte die Entfernung des elektrischen Heizungskörpers zur Steckdose richtig abgemessen werden. - Seite 28 1: Dübel 2: Manschettenbuchse 3: Zwischenlegscheibe 4: Trifon Schraube 5: Innenteil 6: Fixierungsschraube 7: Manschettenhälfte 8: Manschettenhälfte 9: Schraube 10: Deckel Figure 5: Assembly Parts 350 mm Verchromte Produkte Modelle EHR5016K 585 mm (58.5 cm) EHR5022K 900 mm (90 cm) EHR5026K 1125 mm (112.5 cm) Abbildung 5: Montageelemente...
-
Seite 29: Gebrauchsanleitung
Montage entworfen Abbildung 8: Richtige und falsche Anwendungsarten des Handtuchheizungskörpers. 3. GEBRAUCHSANLEITUNG 1. Stecker des VIGO Handtuchheizungskörpers an eine geerdete Steckdose einführen. 2. Ein/Aus-Taste am Timer des Heizungskörpers für 3-4 Sekunden gedrückt halten. Elektrischer Handtuchheizungskörper beginnt im Sparmodus (Eco.) zu laufen. -
Seite 30: Pflege Und Wartung
4. PFLEGE UND WARTUNG VIGO elektrische Handtuchheizungskörper sind für jahrelangen wartungsfreien Gebrauch entworfen worden. Bitte auf keinen Fall scheuernde, ätzende Trockenreinigungsmittel benutzen. Mit feuchten und weichen Lappen abwischen. (Anmerkung: Gerät muss bei jeder Art von Wartungs- und Instandhaltungsmaßnahme abgeschaltet und vom Netzstecker getrennt sein.) 5. -
Seite 31: Garantiebedingungen
7. GARANTIEBEDINGUNGEN 1. Die Dauer der Garantie beginnt mit der Lieferung des Produktes und läuft für 3 Jahre. 2. Alle Einzelteile des Gerätes liegen in der Haftung unserer Firma. 3. Bei Schäden die bei einer der Gebrauchsanleitung widrigen Anwendung des Gerätes entstanden sind, liegen außerhalb der Garantiehaftung. - Seite 32 3-4 sekundiger Betätigung des Ein/Aus-Schalters auf der Bedienungseinheit trotzdem nicht funktioniert, kontaktieren Sie bitte ohne weiteren Eingriff ihren registrierten Händler. Alle VIGO Produkte besitzen das CE Zertifikat. CE Zertifizierungsstelle: Szutest Technical Inspection and Certification Adresse: SZUTEST Plaza, Yukarı Dudullu Mh. Nato Yolu Cd. Çam Sk. No: 7 Ümraniye, İstanbul / Türkiye...
- Seite 49 LETA GARANCI J E...
- Seite 50 HEATING INOVATIONS www.vigotr.com...
- Seite 51 Vigo Convector Smart Heater wInter LOVE ;) vigotr.com...
- Seite 52 www.vigotr.com...
