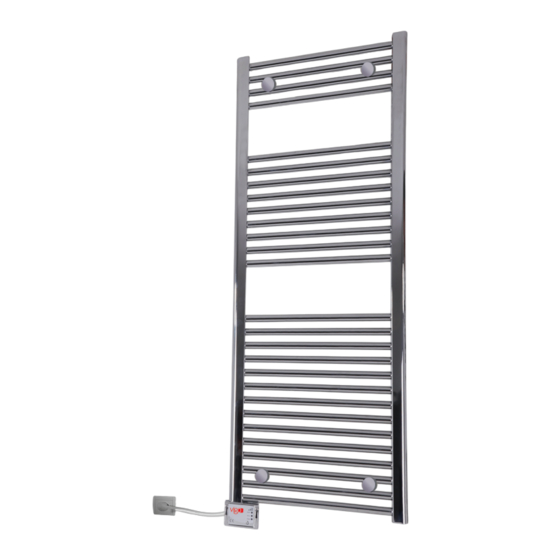

vigo EHR5012 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für EHR5012:
- Bedienungsanleitung (52 Seiten) ,
- Montage- und betriebsanleitung (16 Seiten)
Verwandte Anleitungen für vigo EHR5012
Inhaltszusammenfassung für vigo EHR5012
- Seite 1 ELEKTRİKLİ HAVLU RADYATÖR Modeller: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR 5016K EHR 5022K EHR 5026K MONTAJ VE KULLANMA KILAVUZU...
- Seite 17 ELECTRIC since TOWEL WARMER Models: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR 5016K EHR 5022K EHR 5026K USER MANUAL...
-
Seite 33: Handtuchheizungskörper
ELEKTRISCHE bis heute HANDTUCHHEIZUNGSKÖRPER Modelle: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR 5016K EHR 5022K EHR 5026K MONTAGE UND BETRIEBSANLEITUNG... - Seite 34 UMWELTPOLITIK Wir als VIGO versprechen, dass: • Wir alle gesetzlichen Regelungen befolgen, • Unsere Umweltleistungen nachhaltig verbessern, •iAbfälle an der Quelle minimisieren, falls möglich wiederverwenden und -verwerten, nicht zu gebrauchende Abfälle mit geeigneten Maßnahmen entsorgen, • Energie-, Rohstoff- und Naturquellen effizient gebrauchen, •iUnsere Waren- und Dienstleistungszulieferer in Sachen Umweltschutz...
- Seite 35 Sehr geehrter Kunde, Für den vollständigen Gebrauch unserer Produkte bitten wir Sie, unten Angeführte Empfehlungen zu befolgen: 1. Bitte lassen Sie sich beim Kauf ihres Produktes den Garantiebeleg bei Ihrem Händler bestätigen. 2. Falls Sie das Produkt durch eine Werbungspromotion bekommen haben sollten, sollte die Bestätigung beim nächstliegenden Händler eingeholt werden.
- Seite 36 SICHERHEITSWARNUNGEN • Die Arbeitsspannung des elektrischen Handtuchheizungskörpers ist auf 220 V eingestellt. Aus dieser Hinsicht, bitte nur Drehstrom (AC) auf diesem Niveau benutzen. • Elektrischen Handtuchheizungskörper unbedingt an geerdete Steckdosen anschließen. Bei Unfällen und Schäden die bei Betrieb ohne geerdete Steckdose entstehen können, trägt die Firma keine Haftung.
- Seite 37 Bevor der elektrische Handtuchheizungskörper getragen wird, Gerät abschalten und abkühlen lassen. Erst nach vollständiger Abkühlung sollte das Gerät transportiert werden. • Elektrische Handtuchheizungskörper nicht unmittelbar unter einer Steckdose laufen lassen. • Das Gewicht des elektrischen Handtuchheizungskörpers sollte in Betracht gezogen werden.
- Seite 38 INHALT 1. GENERELLER ÜBERBLICK UND TECHNISCHE EIGENSCHAFTEN 2. MONTAGEANLEITUNG 3. GEBRAUCHSANLEITUNG 4. PFLEGE UND WARTUNG 5. REGELN ZUM TRANSPORT 6. PRAKTISCHE UND NÜTZLICHE INFORMATIONEN 7. GARANTIEBEDINGUNGEN...
-
Seite 39: Genereller Überblick Und Technische Eigenschaft
Heizungsstab ausgestattet. Die Heizflüssigkeit fährt im Kreislauf die Wärme vom Heizungsstab und führt zum Erwärmen des elektrischen Handtuchheizungskörpers. Der Farbstoff für das Besprühen von VIGO Handtuchheizungskörpern beinhält keine gesundheitsschädlichen Chemikalien. 1. Vertikalrohr 2. Horizontalrohr 3. Heizkörper (Widerstand) 4. -
Seite 40: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN Elektrische Breite Länge Spannung Strom Frequenz wicht Leistung (mm) (mm) (Volt) (Amper) (Hz) (Watt) (kg) EHR5012 220-240 1.25 50-60 275-330 EHR5015 220-240 1.59 50-60 350-420 EHR5019 1000 220-240 2.04 50-60 450-535 12.3 EHR5023 1250 220-240 2.72 50-60 600-715 15.2... -
Seite 41: Montageanleitung
2. MONTAGEANLEITUNG 2.1 Standardausführung 1. Schutzfolie der Verpackung entfernen; dabei den Heizungskörper nicht beschädigen. Verpackung öffnen und Heizungskörper und in einem separaten Beutel befindlichen Montageelemente entfernen. 2. Damit das Stromkabel nicht auf Spann gebracht wird, sollte die Entfernung des elektrischen Heizungskörpers zur Steckdose richtig abgemessen werden. - Seite 42 D: Trifon-Schraube E: Plastikelement F: Obere Manschettenhälfte G: Untere Manschettenhälfte H: Schraube (lang) I: Schraube (kurz) Abbildung 3: Montageteile Modelle EHR5012 500 mm (50 cm) EHR5015 650 mm (65 cm) EHR5019 850 mm (85 cm) EHR5023 1100 mm (110 cm) EHR 5033 1156 mm (115.6 cm)
-
Seite 43: Chromierte Ausführung
2.2 Chromierte Ausführung 1. Schutzfolie der Verpackung entfernen; dabei den Heizungskörper nicht beschädigen. Verpackung öffnen und Heizungskörper und in einem separaten Beutel befindlichen Montageelemente entfernen. 2. Damit das Stromkabel nicht auf Spann gebracht wird, sollte die Entfernung des elektrischen Heizungskörpers zur Steckdose richtig abgemessen werden. - Seite 44 1: Dübel 2: Manschettenbuchse 3: Zwischenlegscheibe 4: Trifon Schraube 5: Innenteil 6: Fixierungsschraube 7: Manschettenhälfte 8: Manschettenhälfte 9: Schraube 10: Deckel Figure 5: Assembly Parts Modelle EHR5016K 585 mm (58.5 cm) EHR5022K 900 mm (90 cm) EHR5026K 1125 mm (112.5 cm) Abbildung 5: Montageelemente a, b, c, d: Montageklammer...
-
Seite 45: Gebrauchsanleitung
Montage entworfen Abbildung 8: Richtige und falsche Anwendungsarten des Handtuchheizungskörpers. 3. GEBRAUCHSANLEITUNG 1. Stecker des VIGO Handtuchheizungskörpers an eine geerdete Steckdose einführen. 2. Ein/Aus-Taste am Timer des Heizungskörpers für 3-4 Sekunden gedrückt halten. Elektrischer Handtuchheizungskörper beginnt im Sparmodus (Eco.) zu laufen. -
Seite 46: Pflege Und Wartung
4. PFLEGE UND WARTUNG VIGO elektrische Handtuchheizungskörper sind für jahrelangen wartungsfreien Gebrauch entworfen worden. Bitte auf keinen Fall scheuernde, ätzende Trockenreinigungsmittel benutzen. Mit feuchten und weichen Lappen abwischen. (Anmerkung: Gerät muss bei jeder Art von Wartungs- und Instandhaltungsmaßnahme abgeschaltet und vom Netzstecker getrennt sein.) 5. -
Seite 47: Garantiebedingungen
7. GARANTIEBEDINGUNGEN 1. Die Dauer der Garantie beginnt mit der Lieferung des Produktes und läuft für 2 Jahre. 2. Alle Einzelteile des Gerätes liegen in der Haftung unserer Firma. 3. Bei Schäden die bei einer der Gebrauchsanleitung widrigen Anwendung des Gerätes entstanden sind, liegen außerhalb der Garantiehaftung. - Seite 48 3-4 sekundiger Betätigung des Ein/Aus-Schalters auf der Bedienungseinheit trotzdem nicht funktioniert, kontaktieren Sie bitte ohne weiteren Eingriff ihren registrierten Händler. Alle VIGO Produkte besitzen das CE Zertifikat. CE Zertifizierungsstelle: Szutest Technical Inspection and Certification Adresse: İnönü Mah. Kayışdağı Cd. No: 148 Münire Sağ İş Merkezi Kat: 3-4 34752 Ataşehir, İstanbul / Türkiye...
- Seite 97 ELEKTRIČNI do danas RADIJATOR ZA RUČNIKE Modeli: EHR5012 EHR5015 EHR5019 EHR5023 EHR5033 EHR5016K EHR5022K EHR5026K UPUTSTVO ZA MONTAŽU I UPOTREBU...
- Seite 116 www.vigotr.com...
