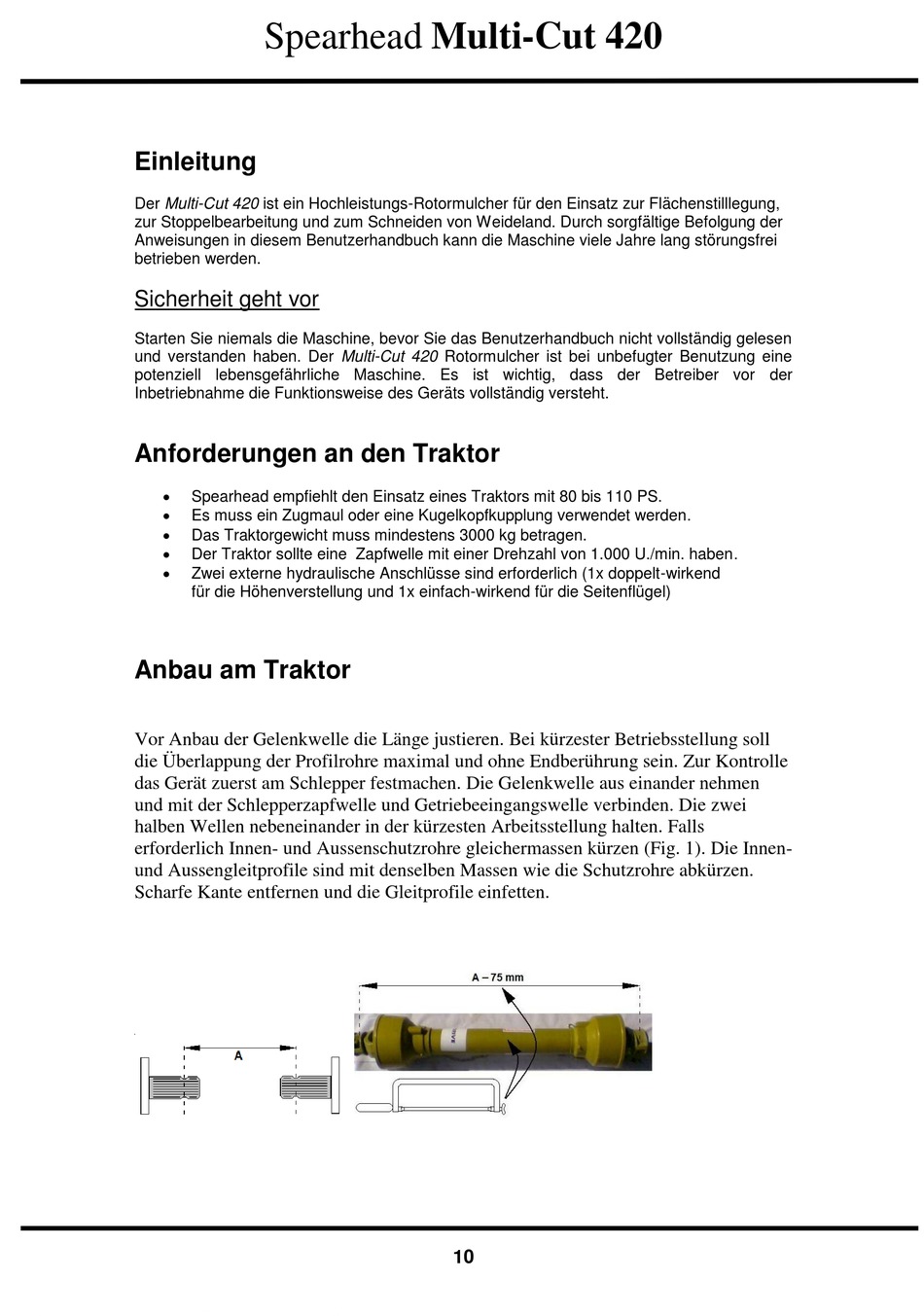

Spearhead Multi-Cut 420
Einleitung
Der Multi-Cut 420 ist ein Hochleistungs-Rotormulcher für den Einsatz zur Flächenstilllegung,
zur Stoppelbearbeitung und zum Schneiden von Weideland. Durch sorgfältige Befolgung der
Anweisungen in diesem Benutzerhandbuch kann die Maschine viele Jahre lang störungsfrei
betrieben werden.
Sicherheit geht vor
Starten Sie niemals die Maschine, bevor Sie das Benutzerhandbuch nicht vollständig gelesen
und verstanden haben. Der Multi-Cut 420 Rotormulcher ist bei unbefugter Benutzung eine
potenziell lebensgefährliche Maschine. Es ist wichtig, dass der Betreiber vor der
Inbetriebnahme die Funktionsweise des Geräts vollständig versteht.
Anforderungen an den Traktor
Spearhead empfiehlt den Einsatz eines Traktors mit 80 bis 110 PS.
Es muss ein Zugmaul oder eine Kugelkopfkupplung verwendet werden.
Das Traktorgewicht muss mindestens 3000 kg betragen.
Der Traktor sollte eine Zapfwelle mit einer Drehzahl von 1.000 U./min. haben.
Zwei externe hydraulische Anschlüsse sind erforderlich (1x doppelt-wirkend
für die Höhenverstellung und 1x einfach-wirkend für die Seitenflügel)
Anbau am Traktor
Vor Anbau der Gelenkwelle die Länge justieren. Bei kürzester Betriebsstellung soll
die Überlappung der Profilrohre maximal und ohne Endberührung sein. Zur Kontrolle
das Gerät zuerst am Schlepper festmachen. Die Gelenkwelle aus einander nehmen
und mit der Schlepperzapfwelle und Getriebeeingangswelle verbinden. Die zwei
halben Wellen nebeneinander in der kürzesten Arbeitsstellung halten. Falls
erforderlich Innen- und Aussenschutzrohre gleichermassen kürzen (Fig. 1). Die Innen-
und Aussengleitprofile sind mit denselben Massen wie die Schutzrohre abkürzen.
Scharfe Kante entfernen und die Gleitprofile einfetten.
10
