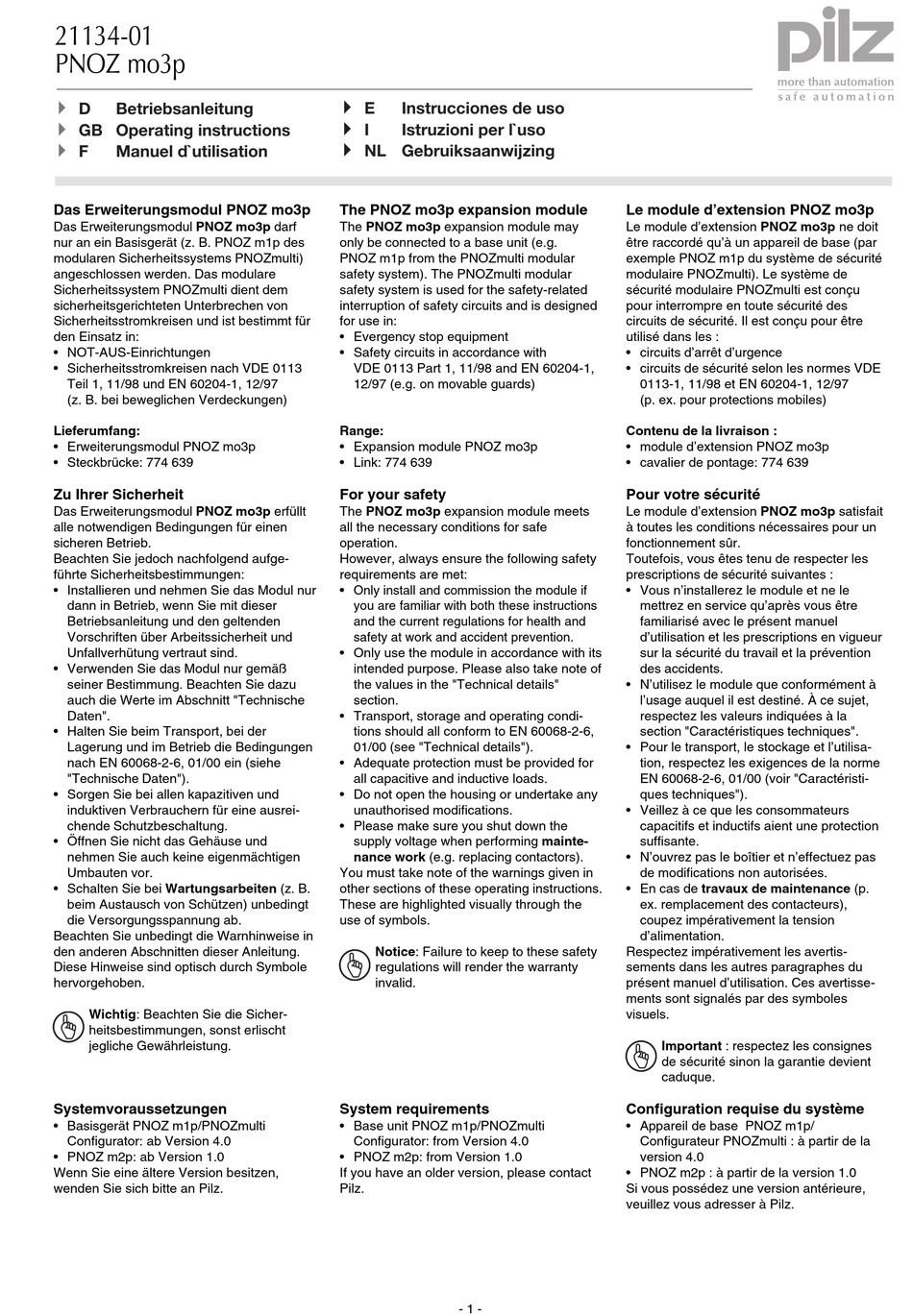

Pilz PNOZ mo3p Betriebsanleitung

21134-01
PNOZ mo3p
4
D Betriebsanleitung
4
GB Operating instructions
4
F Manuel d`utilisation
Das Erweiterungsmodul PNOZ mo3p
Das Erweiterungsmodul PNOZ mo3p darf
nur an ein Basisgerät (z. B. PNOZ m1p des
modularen Sicherheitssystems PNOZmulti)
angeschlossen werden. Das modulare
Sicherheitssystem PNOZmulti dient dem
sicherheitsgerichteten Unterbrechen von
Sicherheitsstromkreisen und ist bestimmt für
den Einsatz in:
• NOT-AUS-Einrichtungen
• Sicherheitsstromkreisen nach VDE 0113
Teil 1, 11/98 und EN 60204-1, 12/97
(z. B. bei beweglichen Verdeckungen)
Lieferumfang:
• Erweiterungsmodul PNOZ mo3p
• Steckbrücke: 774 639
Zu Ihrer Sicherheit
Das Erweiterungsmodul PNOZ mo3p erfüllt
alle notwendigen Bedingungen für einen
sicheren Betrieb.
Beachten Sie jedoch nachfolgend aufge-
führte Sicherheitsbestimmungen:
• Installieren und nehmen Sie das Modul nur
dann in Betrieb, wenn Sie mit dieser
Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind.
• Verwenden Sie das Modul nur gemäß
seiner Bestimmung. Beachten Sie dazu
auch die Werte im Abschnitt "Technische
Daten".
• Halten Sie beim Transport, bei der
Lagerung und im Betrieb die Bedingungen
nach EN 60068-2-6, 01/00 ein (siehe
"Technische Daten").
• Sorgen Sie bei allen kapazitiven und
induktiven Verbrauchern für eine ausrei-
chende Schutzbeschaltung.
• Öffnen Sie nicht das Gehäuse und
nehmen Sie auch keine eigenmächtigen
Umbauten vor.
• Schalten Sie bei Wartungsarbeiten (z. B.
beim Austausch von Schützen) unbedingt
die Versorgungsspannung ab.
Beachten Sie unbedingt die Warnhinweise in
den anderen Abschnitten dieser Anleitung.
Diese Hinweise sind optisch durch Symbole
hervorgehoben.
Wichtig: Beachten Sie die Sicher-
heitsbestimmungen, sonst erlischt
jegliche Gewährleistung.
Systemvoraussetzungen
• Basisgerät PNOZ m1p/PNOZmulti
Configurator: ab Version 4.0
• PNOZ m2p: ab Version 1.0
Wenn Sie eine ältere Version besitzen,
wenden Sie sich bitte an Pilz.
4
E Instrucciones de uso
4
I Istruzioni per l`uso
4
NL Gebruiksaanwijzing
The PNOZ mo3p expansion module
The PNOZ mo3p expansion module may
only be connected to a base unit (e.g.
PNOZ m1p from the PNOZmulti modular
safety system). The PNOZmulti modular
safety system is used for the safety-related
interruption of safety circuits and is designed
for use in:
• Evergency stop equipment
• Safety circuits in accordance with
VDE 0113 Part 1, 11/98 and EN 60204-1,
12/97 (e.g. on movable guards)
Range:
• Expansion module PNOZ mo3p
• Link: 774 639
For your safety
The PNOZ mo3p expansion module meets
all the necessary conditions for safe
operation.
However, always ensure the following safety
requirements are met:
• Only install and commission the module if
you are familiar with both these instructions
and the current regulations for health and
safety at work and accident prevention.
• Only use the module in accordance with its
intended purpose. Please also take note of
the values in the "Technical details"
section.
• Transport, storage and operating condi-
tions should all conform to EN 60068-2-6,
01/00 (see "Technical details").
• Adequate protection must be provided for
all capacitive and inductive loads.
• Do not open the housing or undertake any
unauthorised modifications.
• Please make sure you shut down the
supply voltage when performing mainte-
nance work (e.g. replacing contactors).
You must take note of the warnings given in
other sections of these operating instructions.
These are highlighted visually through the
use of symbols.
Notice: Failure to keep to these safety
regulations will render the warranty
invalid.
System requirements
• Base unit PNOZ m1p/PNOZmulti
Configurator: from Version 4.0
• PNOZ m2p: from Version 1.0
If you have an older version, please contact
Pilz.
- 1 -
Le module d'extension PNOZ mo3p
Le module d'extension PNOZ mo3p ne doit
être raccordé qu'à un appareil de base (par
exemple PNOZ m1p du système de sécurité
modulaire PNOZmulti). Le système de
sécurité modulaire PNOZmulti est conçu
pour interrompre en toute sécurité des
circuits de sécurité. Il est conçu pour être
utilisé dans les :
• circuits d'arrêt d'urgence
• circuits de sécurité selon les normes VDE
0113-1, 11/98 et EN 60204-1, 12/97
(p. ex. pour protections mobiles)
Contenu de la livraison :
• module d'extension PNOZ mo3p
• cavalier de pontage: 774 639
Pour votre sécurité
Le module d'extension PNOZ mo3p satisfait
à toutes les conditions nécessaires pour un
fonctionnement sûr.
Toutefois, vous êtes tenu de respecter les
prescriptions de sécurité suivantes :
• Vous n'installerez le module et ne le
mettrez en service qu'après vous être
familiarisé avec le présent manuel
d'utilisation et les prescriptions en vigueur
sur la sécurité du travail et la prévention
des accidents.
• N'utilisez le module que conformément à
l'usage auquel il est destiné. À ce sujet,
respectez les valeurs indiquées à la
section "Caractéristiques techniques".
• Pour le transport, le stockage et l'utilisa-
tion, respectez les exigences de la norme
EN 60068-2-6, 01/00 (voir "Caractéristi-
ques techniques").
• Veillez à ce que les consommateurs
capacitifs et inductifs aient une protection
suffisante.
• N'ouvrez pas le boîtier et n'effectuez pas
de modifications non autorisées.
• En cas de travaux de maintenance (p.
ex. remplacement des contacteurs),
coupez impérativement la tension
d'alimentation.
Respectez impérativement les avertis-
sements dans les autres paragraphes du
présent manuel d'utilisation. Ces avertisse-
ments sont signalés par des symboles
visuels.
Important : respectez les consignes
de sécurité sinon la garantie devient
caduque.
Configuration requise du système
• Appareil de base PNOZ m1p/
Configurateur PNOZmulti : à partir de la
version 4.0
• PNOZ m2p : à partir de la version 1.0
Si vous possédez une version antérieure,
veuillez vous adresser à Pilz.
