Ebode RMA Bedienungsanleitung Seite 9

Receiver - Wall-Mounted Appliance Module
Bitte schalten Sie vor Beginn der Installation die Hauptsicherung aus.

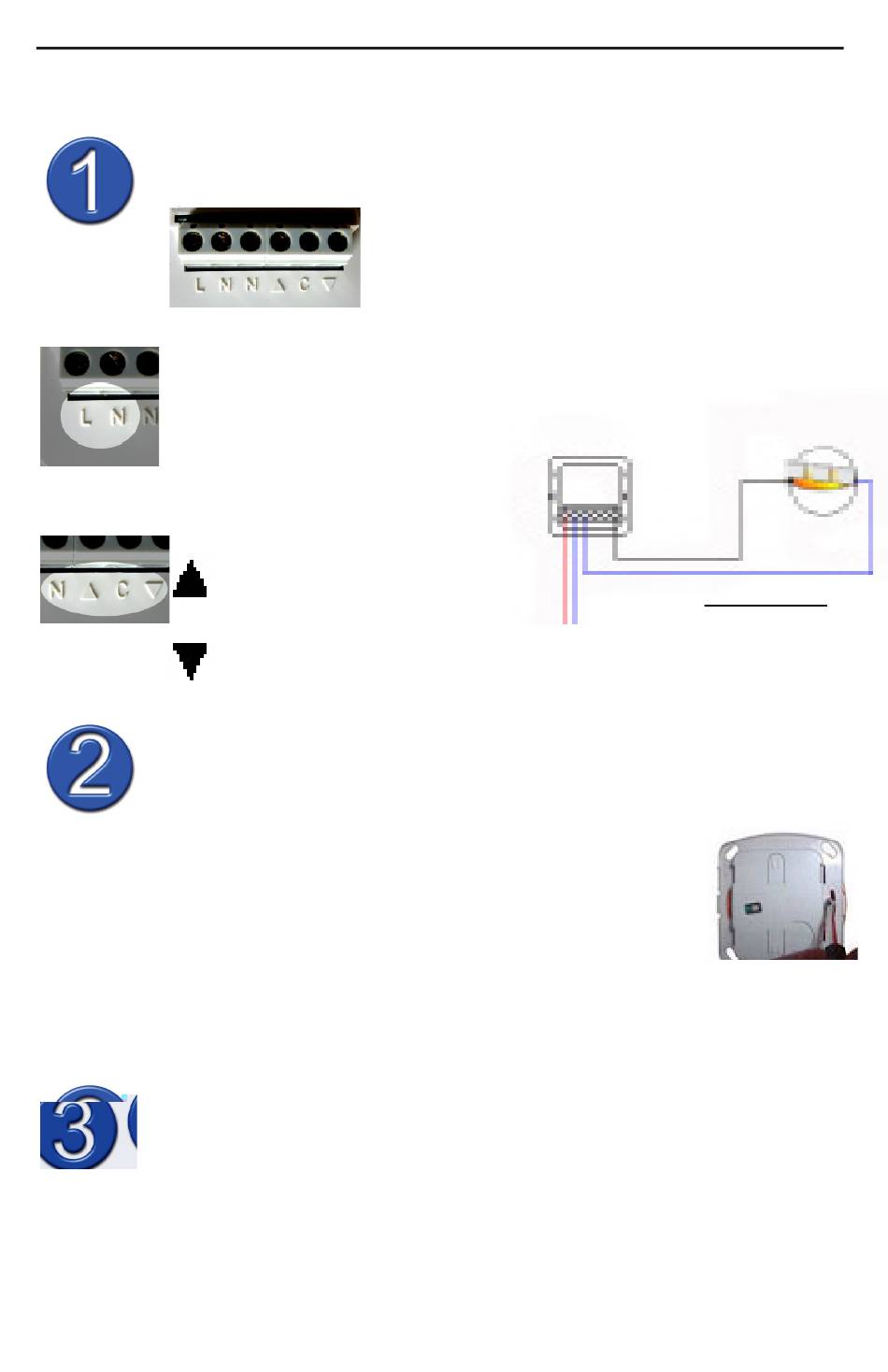

Anschluss des Wandschalters.
Anschluss von L und N Eingängen
L :steht für Eingang L 230V - 50 Hz
N : steht für Eingang Nullleiter 230V - 50Hz
Anschluss von L + N Ausgängen
N : Nullleiter
Einbau des Wandschalters.
Wanddose : Durchmesser 65mm, Tiefe 40mm
1. Nehmen Sie vorsichtig den Taster vom
Wandschalter ab.
2. Schließen Sie die Kabel an den Wandschalter in
der Wanddose an, und befestigen Sie anschließend
den Wandschalter mit den mitgelieferten Schrauben
in der Wanddose.
Schalten Sie jetzt die Hauptsicherung wieder ein!
Einprogrammieren der Adresse des
Wandschalters (eindeutige Adressensteuerung)
Eine Adresse besteht aus Haus-Code und Geräte-Code, bitte
beachten Sie das Handbuch des Senders um die genaue Adresse
für den Empfänger heraus zu finden. Die folgende Vorgehensweise
beschreibt das Einprogrammieren von einer oder auch mehreren
Adressen vom Sender in den Empfänger RMA.
July 2009
C : (nicht anschließen, nur
für Niedrig Spannung)
:Ausgang L zu steuerndes Gerät oder Licht
Anschluss Klemmenblock
Schließen Sie alle Leitungen, wie im
Diagramm 1 bezeichnet, an.
Ph
page 9
Up to 10 Amps
Diagramm 1
N
Ref : RMA
RMA
