Ebode RMA Bedienungsanleitung Seite 15

Receiver - Wall-Mounted Appliance Module
Vänligen tänk på att slå av strömtillförseln på den elektriska panelen.
För att ansluta till eluttag i väggen.
Hur du ansluter Levande + Neutral ingång
L : står för levande ingång 230V - 50 Hz
N : står för neutral ingång 230V - 50Hz
Anslut till Levande +
Neutral utgångar
N : Neutral
Hur jag installer
väggmonteringsreglage.
Väggisättningslåda : dia. 65mm, 40mm djup
1. Ta försiktigt av pedalen från väggreglaget.
2. Anslut vägguttaget inom isättningslådan, fäst sedan mottagaren med de
medföljande skruvarna mot lådan.
Vänligen notera att strömtillförseln på den elektriska panelen ska slås
på ingen innan du påbörjar programmering.
För att lära in en adress till väggreglaget (unik
adresskontroll)
En adress består av en Huskod och en Enhetskod. Vänligen se
manualen till sändaren för att ställa in en adress som mottagaren
lär sig. Följande procedur är för att lära en (eller till och med fler än
en) adress från sändare till RMA mottagaren.
July 2009
C : (anslut inte, enbart för
lågspänning)
L : Utgång Levande apparat eller ljus
för styrning
Anslutningsblock

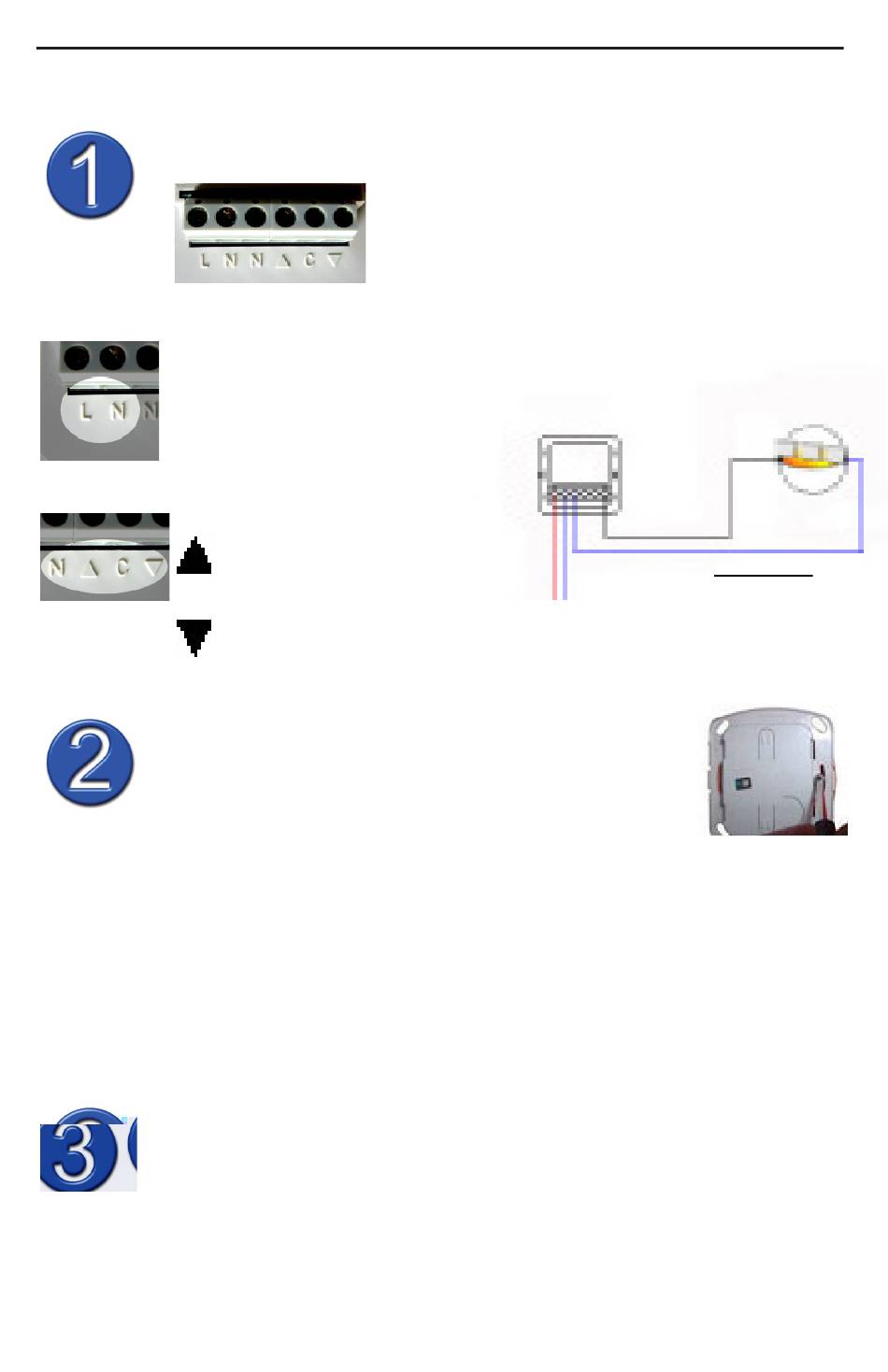

Anslut alla kablar så som indikeras
(se kabeldiagram 1)
Ph
page 15
Upp till 10 Ampere
Schema 1
N
Ref : RMA
RMA
