Verwandte Anleitungen für P.Lindberg TT-CS5200
Inhaltszusammenfassung für P.Lindberg TT-CS5200

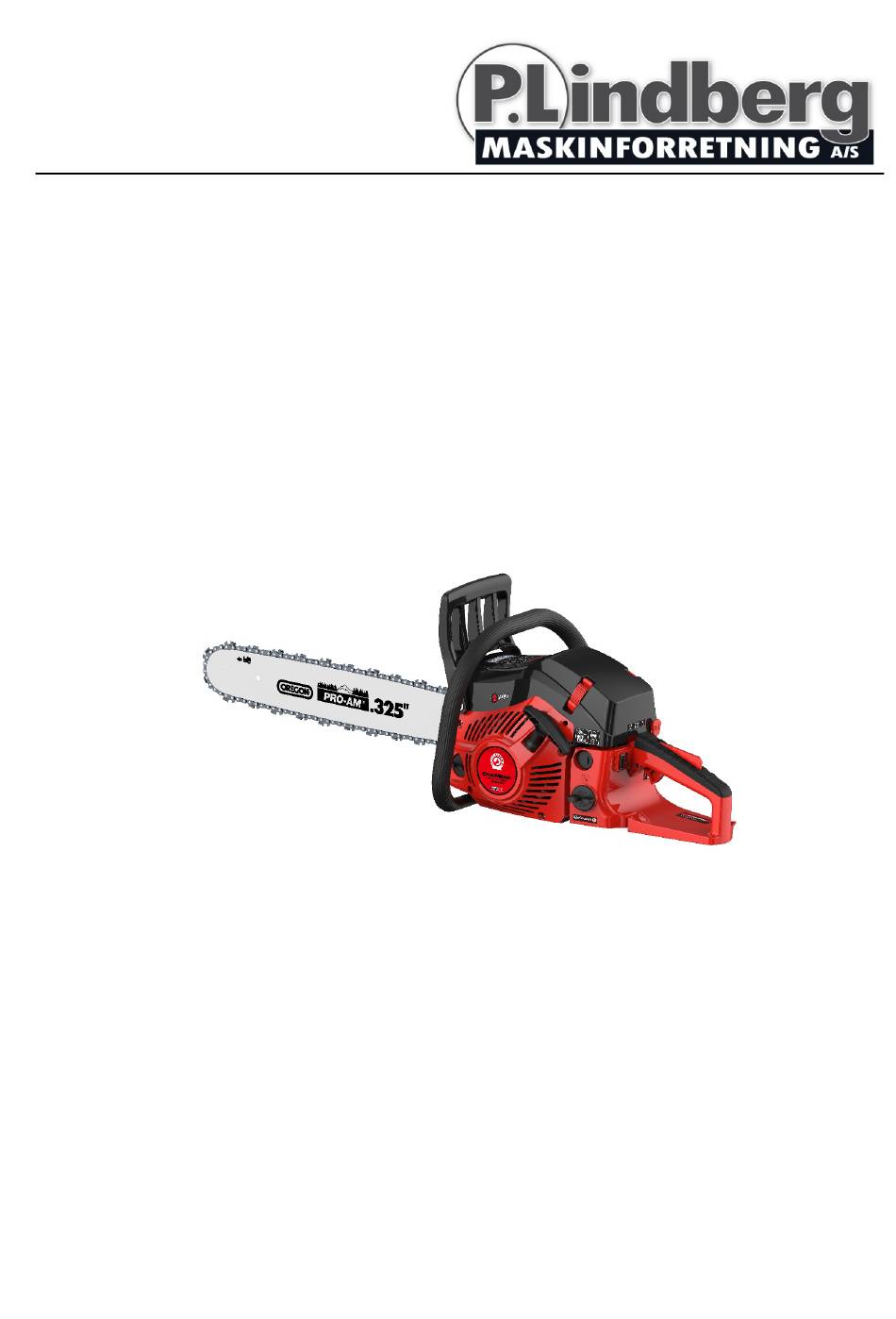

- Seite 1 DK/SE/DE Original manual Varenr.: 9056519, 9056520 TT-CS5200 & TTC-CS6150 www.p-lindberg.dk www.p-lindberg.se www.p-lindberg.de...
- Seite 3 Original brugsanvisning Varenr.: 9056519 og 9056520 Motorsav TT-CS5200 & TT-CS6150 Sdr. Ringvej 1 - 6600 Vejen - Tlf. 70 21 26 26 - Fax 70 21 26 30 www.p-lindberg.dk...
-
Seite 4: Inhaltsverzeichnis
Motorsav 61,5 cc / 20” sværd - Varenr. 9056519 Motorsav 52 cc / 18” sværd– Varenr. 9056520 Beskrivelse: Benzindrevet kædesav. Tilsigtet brug: Må kun anvendes som beskrevet i denne brugsanvisning – al anden brug betragtes som forkert. Indhold Tekniske specifikationer: ........................ 3 Sikkerhedsinstruktioner ......................... -
Seite 5: Tekniske Specifikationer
Splittegning motor ......................... 31 EU Overensstemmelseserklæring ....................32 Tekniske specifikationer: Model TT-CS5200 TT-CS6150 PL varenr 90 56 520 PL varenr 90 56 519 Motor 52 cc 61,5 cc Luftkølet, 2-takt 2,1 kW /11.000 rpm 2,85 kW /11.000 rpm Tændrør NGK BPM7A Sværd... -
Seite 6: Sikkerhedsinstruktioner
Sikkerhedsinstruktioner Sikkerhedsmærkater på maskinen Læs, forstå og følg alle Hold væk fra ild. advarsler. Læs brugsanvisningen helt og Træk for at starte motor. grundigt før maskinen tages i brug. Brug hjelm, øjen- og høreværn. Brændstofpåfyldning. Advarsel, fare for tilbageslag. Oliepåfyldning. Brug altid motorsaven med Tryk gentagne gange på... -
Seite 7: Symboler På Maskinen
Symboler på maskinen Nedenstående symboler er præget direkte på maskinen. Dette symbol sidder på tankdækslet og indikerer, at det er her der skal påfyldes brændstof. Dette symbol er præget på oliepåfyldningsdækslet og indikerer, at det er her der påfyldes olie. Dette symbol er præget på... -
Seite 8: Sikkerhedsinstruktioner
Sikkerhedsinstruktioner ADVARSEL! En kædesav kører med høj hastighed og høj skærekraft - derfor skal der tages særlige sikkerhedsforholdsregler for at undgå ulykker. Sikkerhedsforanstaltninger Læs altid manualen grundigt inden motorsaven tages i brug. Den indeholder vigtig information om sikkerhed, vedligeholdelse og anvendelse. Læs instruktionerne grundigt - også... - Seite 9 Tjek altid kædens stramhed forud for brug og også når der efterfyldes brændstof. • Kæden udvider sig ved brug, især i indkørselsperioden. Det er farligt at bruge en motorsav med slap kæde. Lad aldrig kæden ramme noget. Hvis kæden støder ind i noget, stands da motorsaven •...
- Seite 10 Stands motoren før tankdækslet afmonteres. • Tøm altid brændstoftanken før motorsaven lægges til opbevaring. Opbevar • motorsaven og brændstoffet hvor brændstofdampe ikke kan nå gnister eller åbne flammer fra andet udstyr eller elektriske motorer og -kontakter, Sikkerhed i forbindelse med vedligeholdelse •...
-
Seite 11: Sikker Drift
Sikker drift 1. Anvend aldrig motorsave hvis du er træt, syg, ophidset eller påvirket af sløvende medicin, alkohol eller stoffer. 2. Brug sikkerhedsfodtøj, tætsiddende tøj, øjenbeskyttelse, høreværn og hjelm. Brug vibrationssikre handsker. 3. Hold kæden skarp og selve maskinen godt vedligeholdt. En sløv kæde vil forøge skæretiden og tvinges en sløv kæde gennem træ... - Seite 12 11. Før motoren startes, skal det sikres, at kæden ikke kommer i kontakt med noget. 12. Bær altid motorsaven med motoren standset, sværd og kæde pegende bagud og lyddæmperen væk fra kroppen. 13. Efterse altid motorsaven inden brug. Tjek for slidte, løse eller beskadigede dele.
-
Seite 13: Særlige Forholdsregler Vedr. Tilbageslag
Særlige forholdsregler vedr. tilbageslag Tilbageslag kan forekomme hvis næsen eller spidsen af sværdet kommer i berøring med et objekt eller hvis sværdet kommer i klemme i træet. Kontakt med spidsen kan forårsage at sværdet skydes opad mod føreren. Kommer sværdet i klemme i træet langs toppen af sværdet kan sværdet blive skudt bagud, mod føreren. -
Seite 14: Særlige Forholdsregler Vedr. Vibrationer
Særlige forholdsregler vedr. vibrationer Langvarigt arbejde med høj-vibrerende maskiner kan forværre nedenstående symptomer: ♦ Følelsesløshed i dine hænder kan blive permanent og du vil ikke kunne mærke noget overhovedet. ♦ Det vil blive svært at samle små ting op som f.eks. skruer og søm. ♦... -
Seite 15: Montering Af Sværd Og Kæde
Montering af sværd og kæde En standard kædesav består af de viste dele: ADVARSEL – Kæden har meget skarpe kanter – brug tykke handsker. 1. Træk skærmen mod det forreste håndtag for at sikre at kædebremsen ikke er sat til. 2. - Seite 16 5. Sæt kædeskærmen på hovedmaskinen og fingerspænd møtrikkerne. 6. Mens sværdets spids holdes opad justeres kædens stramhed ved at dreje på strammeskruen indtil kædeledene lige akkurat rører ved sværdets nederste kant. 7. Spænd skruerne godt fast (12~15 Nm) med sværdet holdt opad. Tjek med hænderne at kæden kører jævnt og er stram nok.
-
Seite 17: Brændstof Og Olie
Brændstof og olie Brændstof ADVARSEL ♦ Benzin er meget brandfarligt. Undgå at ryge og hold flammer og gnister på afstand. ♦ Tør spildt brændstof op før maskinen startes. ♦ Stands motoren og lad maskinen køle ned før der påfyldes brændstof. ♦... -
Seite 18: Påfyldning Af Brændstof
• Blandet brændstof der har stået over en måned, uden at det bliver rystet/ blandet igen. Olieblandet benzin, som har ligget ubrugt i mindst en måned eller mere kan tilstoppe karburatoren og resultere i, at motoren ikke virker ordentligt. Hvis kædesaven skal opbevares over en lang periode, skal brændstof systemet tømmes for benzin. -
Seite 19: Brugsanvisning
Brugsanvisning ADVARSEL Det er meget farligt at anvende en motorsav med beskadigede eller manglende dele. Før motorsaven startet op, sørg da for at tjekke at alle dele inkl. sværd og kæde er monteret korrekt. Opstart 1. Påfyld brændstof og olie og monter dækslerne sikkert. 2. -
Seite 20: Kontrol Af Olietilførsel
Kontrol af olietilførsel ADVARSEL Sørg for at stille sværd og kæde op når oliestanden tjekkes. Gør man ikke det, kan de roterende dele blive uafskærmede, hvilket er meget farligt. Efter at have startet motoren, lad da kæden køre ved moderat hastighed og se om kædeolien spredes ud som vist på... -
Seite 21: Kædebremse
2. Start motoren og lad den varme op i nogen minutter. 3. Drej tomgangshastighedsskruen mod uret sådan at kæden ikke kører. Er tomgangshastigheden for lav, skrues der med uret. 4. Lav et prøvesnit med motorsaven og juster H nålen til bedste skærekraft, ikke til max. hastighed. -
Seite 22: Savning
Savning ADVARSEL Før arbejdet påbegyndes skal manualen læses og forstås. Særligt • sikkerhedsinstruktionerne. Det anbefales at starte med at øve sig på lette træstammer/stubbe indtil man er fortrolig med motorsaven. Følg altid sikkerhedsinstruktionerne. Motorsaven må kun bruges til • træ. Det er forbudt at save i andre materialer. Vibrationer og tilbageslag er forskellig alt efter materialetype og de angivne sikkerhedsregler overholdes ikke. -
Seite 23: Fældning Af Træ
Fældning af træ 1. Bestem falderetningen ved at overveje vindforhold, træets hældning og tykkelse, tunge grenes position, arbejdsopgaverne efter fældningen samt andre faktorer. 2. Mens området omkring træet ryddes, sørg for godt fodfæste og tilbagetrækningsvej. 3. Lav et forhug 1/3 ind i træet på fældesiden. Lav et fældesnit på modsatte side af forhugget, en smule højere end bunden af forhugget. - Seite 24 Tjek først til hvilken side grenen er bøjet. Sav så det første snit fra den bøjede side og slut af med at save fra den modsatte side. ADVARSEL Vær opmærksom på risikoen for at blive ramt af en afskåret gren, der springer tilbage.
-
Seite 25: Vedligeholdelse
Vedligeholdelse ADVARSEL Før rengøring, eftersyn og reparation sørg da for at motoren er standset og afkølet. Fjern tændrøret for at undgå utilsigtet start. Vedligeholdelse efter brug: Luftfilter Støv på luftfilterets overflade kan fjernes ved at banke luftfilterets hjørne mod en hård overflade. -
Seite 26: Periodisk Vedligeholdelse
Andet Tjek om der er brændstoflækage, løse bespændinger og beskadigede hoveddele, især håndtagets fastspænding, og sværdets montering. Hvis der findes defekter, skal du sørge for at få dem repareret, inden du bruger saven igen. Periodisk vedligeholdelse: Cylinderens køleribber Ophobet støv mellem cylinderens køleribber vil forårsage overophedning af motoren. -
Seite 27: Savkæde
Kædehjul Efterse for revner og stærk slitage, der påvirker kædedrevet. Er sliddet betydeligt udskiftes tandhjulet med et nyt. Monter aldrig en ny kæde på et slidt tandhjul eller en slidt kæde på et nyt tandhjul. Savkæde ADVARSEL Det er meget vigtigt for en jævn og sikker funktion altid at holde skære- tænderne skarpe. - Seite 28 Placer filen på skæretanden og skub lige fremad. Hold filepositionen som vist på billedet: Efter hver skæretand er blevet filet, skal du tjekke dybdemålet og file det til det korrekte niveau som vist på billedet.: ADVARSEL Sørg for at afrunde det forreste hjørne for at reducere risikoen for tilbageslag eller kædebrud.
-
Seite 29: Savsværd
Sørg for at alle tænder har samme længde og vinkler som illustreret: Savsværd Vend lejlighedsvis sværdet om for at undgå, at det kun bliver slidt på den ene side. • Sværdskinnen skal altid være firkantet. Tjek sværdskinnen for • slitage. Sæt en lineal til sværdet og en tands yderside. Hvis du kan se et mellemrum mellem de to er skinnen normal. -
Seite 30: Fejlfinding
Fejlfinding Udstyret vil ikke starte: Manglende kraft / dårlig acceleration: MAN motorsave 9056519 og 9056520 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 31 Der kommer ingen olie ud: Kan problemerne ikke afhjælpes med ovenstående arbejdsgange, anbefales det at lade udstyret efterse på autoriseret værksted. MAN motorsave 9056519 og 9056520 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 32: Splittegning Maskine
Splittegning maskine MAN motorsave 9056519 og 9056520 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 33 Splittegning motor MAN motorsave 9056519 og 9056520 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 34: Eu-Overensstemmelseserklæring
EU Overensstemmelseserklæring Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt. MAN motorsave 9056519 og 9056520 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 35 Bruksanvisning Art. 9056519 och 9056520 Motorsåg TT-CS5200 & TT-CS6150 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel. 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 36 Motorsåg 61,5 cc / 20” svärd - Art. 9056519 Motorsåg 52 cc / 18” svärd– Art. 9056520 Beskrivning: Bensindriven kedjesåg. Användning: Får endast används som manualen beskriver – all annan användning anses som felaktig. Innehåll Tekniska specifikationer ......................... 3 Säkerhetsinstruktioner ........................4 Säkerhetsklistermärken på...
-
Seite 37: Tekniska Specifikationer
Tekniska specifikationer Modell TT-CS5200 TT-CS6150 PL Art. 90 56 520 PL Art. 90 56 519 Motor 52 cc 61,5 cc Luftkyld 2-takt 2,1 kW /11.000 rpm 2,85 kW /11.000 rpm Tändstift NGK BPM7A Svärd 18” 20” Kedja och svärd Oregon... -
Seite 38: Säkerhetsinstruktioner
Säkerhetsinstruktioner Säkerhetsklistermärken på maskinen Läs och förstå alla varningar Håll borta från eld Läs bruksanvisningen noggrant Dra för att starta motorn innan maskinen tas i bruk Använd hjälm, hörselskydd och Bränslepåfyllning skyddsglasögon Fara för tillbakaslag Oljepåfyllning Använd alltid båda händerna Tryck upprepande gånger på... -
Seite 39: Symboler På Maskinen
Symboler på maskinen Nedan symboler är märkta direkt på maskinen. Symbolen sitter på tanklocket och indikerar att här fyller du på bränsle. Denna symbol är tecknad på oljepåfyllningslocket och indikerar att här fylls det på olja. Symbolen sitter på maskinens vänstra baksida, den visar startknappens position: I - motorn startar 0 –... -
Seite 40: Säkerhetsinstruktioner
Säkerhetsinstruktioner OBSERVERA! En motorsåg kör med hög hastighet och hög skärkraft – den ska behandlas med särskilda säkerhetsförhållningar för att undvika olyckor. Säkerhetsanvisningar Läs alltid manualen grundligt innan motorsågen tas i bruk. Den innehåller viktig information om säkerhet, underhåll och användning. Läs instruktionerna grundligt – även om du har kunskap om hur en motorsåg fungerar. -
Seite 41: Säker Användning
• Låt aldrig kedjan slå någonting. Om kedjan bryts in i någonting så stannar sågen. Byt ut skadade delar före återanvändning. • Se till att den automatiska smörjningen fungerar. Håll oljetanken fylld med ren motorsågolja. Låt aldrig kedjan gå torr på svärdet. •... - Seite 42 • Ta alltid av tändstiftet innan underhåll utförs, förutom vid justering av förgasaren. • Förvara obehörigt på distans när du justerar förgasaren. • Använd endast originalreservdelar. • Kontrollera utrustningen innan varje start. • Vid transport, se till att utrustningen inte innehåller någon bränsleförluster, skador eller andra olyckshändelser.
-
Seite 43: Säker Drift
Säker drift Använd aldrig motorsåg om du är trött, sjuk, upphetsad eller påverkad av sömnighet, alkohol eller droger. 2. Använd skyddsutrustning, täta kläder, ögonskydd, öronskydd och hjälm. Använd vibrationssäkra handskar. 3. Håll kedjan skarp och maskinen väl underhållen. En slö kedja ökar skärningstiden. Tvingas en matt kedja genom trä... - Seite 44 10. Innan motorn startas, ska det säkerställas att kedjan inte kommer i kontakt med något. 11. Bär alltid motorsågen med motorn avstängd, svärd och kedja pekande bakåt och ljuddämparen bort från kroppen. Kontrollera alltid sågen före användning. Kontrollera om det finns slitna, lösa eller skadade delar.
-
Seite 45: Särskilda Förhållningsregler Vid Tillbakaslag
1) Skärm 2) Svärd 3) Kedja 4) Mutter Särskilda förhållningsregler vid tillbakaslag Tillbakaslag kan förekomma om spetsen av svärdet kommer i beröring med ett objekt eller om svärdet kommer kläm i trädet. Kontakt med spetsen kan förorsaka att svärdet slungas upp mot föraren. -
Seite 46: Förhållningsregler Vid Vibrationer
3. Kontrollera att området som ska arbetas på är fritt från hinder. Låt inte svärdets spets få kontakt med trädstammar, grenar eller andra hinder. 4. Såga alltid vid höga varvtal. 5. Översträck dig inte och såga inte i höjder över skulderblad. 6. -
Seite 47: Montering Av Svärd Och Kedja
Montering av svärd och kedja En standard kedjesåg består av: Huvudmaskin Skruvmejsel till justering av Svärdskydd Nyckel förgasare Svärd Kedja OBSERVERA – Kedjan har mycket skarpa kanter – använd tjocka handskar. 1. Dra skärmen mot det främre handtaget för att försäkra dig om att kedjebromsen inte är tillslagen. - Seite 48 5. Medans svärdets spets hålls uppåt justeras kedjans stramhet genom att vrida på spännarmuttern tills kedjelänkarna ligger jämns med svärdets nederkant. Spännarmutter Lossa (mot sols) Spänna (medsols) 6. Spänn skruvarna (12~15 Nm) med svärdet vänt uppåt. Kontrollera med händerna att kedjan går jämnt och är spänd.
-
Seite 49: Bränsle Och Olja
Bränsle och olja Bränsle OBSERVERA ♦ Bensin är mycket brandfarligt. Undvik att röka. Håll öppna flammor och gnistor på avstånd. ♦ Torka upp spillt bränsle innan maskinen startas. ♦ Stanna motorn och låt maskinen kyla ned innan bränsle fylls. ♦ Håll öppna flammar borta från det område där bränslet förvaras. VIKTIGT Det ska användas en bensinblandning till luftkylda 2-taktsmotorer. - Seite 50 Påfyllning av bränsle: 1. Skruva av tanklocket. 2. Fyll på med bränsle till 80% av full kapacitet. 3. Sätt tillbaka locket igen och torka av ev. spillt bränsle. OBSERVERA 1. Ställ maskinen på ett plant och rengjort område när bränsle ska fyllas. 2.
-
Seite 51: Bruksanvisning
Bruksanvisning OBSERVERA Det är mycket farligt att använda en motorsåg med skadade eller saknade delar. Innan motorsågen startas upp ska alla delar inkl. svärd kontrolleras. Uppstart Kedjeolja 1. Fyll på med bränsle och olja 2. Ställ kontakten på ”I”. Bränsle 3. -
Seite 52: Kontroll Av Oljetillförsel
Kontroll av oljetillförsel OBSERVERA Svärd och kedja ska stå upp när oljan kontrolleras. Gör man inte det kan de roterande delarna bli oavskärmade, vilket är mycket farligt. Efter att motorn startat låt kedjan gå och kontrollera att kedjeolja sprids ut som teckningen visar. Kedjeolja Kedjeflowet kan justeras genom att sätt in en skruvdragare i hålet i botten på... -
Seite 53: Kedjebroms
4. Gör ett provsnitt med motorsågen och justera H nålen till bättre sågkraft, inte till max. hastighet. Kedjebroms Motorsågen är utrustad med automatisk kedjebroms som stannar kedjans rotation vid tillfälle av tillbakaslag. Bromsen aktiveras automatiskt vid invertiell kraft som påverkas av vikten i utlösarhandtaget. Bromsen kan också... -
Seite 54: Sågning
Sågning OBSERVERA • Innan arbetet påbörjas måste bruksanvisningen läsas och förstås. Det rekommenderas att börja träna på lätta vedträd/stubbar tills du känner till sågen. • Följ alltid säkerhetsanvisningarna. Motorsågen får endast användas för trä. Det är förbjudet att såga i andra material. Vibrationer kan variera beroende på... -
Seite 55: Fälla Ett Träd
Fälla ett träd Fallriktning Fällsnitt Förhugg 1. Bestäm fallriktningen genom att kontrollera vindförhållanden, trädets lutning och tjocklek, tunga grenars position samt andra faktorer som kan påverka. 2. Medans området omkring trädet rengörs, se över din flyktväg om något skulle gå fel. 3. - Seite 56 Avgrening av fällt träd Kontrollera först vilken sida av grenen som är böjd. Såga det första snittet från den böjda sidan, avsluta med att såga från motsatt sida. OBSERVERA Var uppmärksam på risken för att bli rammad av en avskuren gren som slår tillbaka.
-
Seite 57: Underhåll
Underhåll OBSERVERA Innan rengöring, kontroll och reparation ska motorn vara avstängd och avkyld. Avlägsna tändstiftet för att undvika ofrivillig start. Underhåll efter användning: Luftfilter Damm på luftfiltrets yta kan avlägsnas genom att slå lätt på luftfiltrets hörn mot en hård yta. För att avlägsna damm från maskorna ska filtret tas isär och rengöras med bensin. -
Seite 58: Periodiskt Underhåll
Luftsystemet Kontrollera om det finns läckage i bränslesystemet, lösa delar eller skadade huvuddelar. Om det finns defekter ska det repareras innan du använder sågen igen. Periodiskt underhåll: Cylinderns kylribbor Samlat damm mellan cylinderns kylribbor kommer förorsaka överhettning av maskinen. Kontrollera och rengör ribborna efter att luftfiltret och skyddet tagits bort. -
Seite 59: Sågkedja
Kedjehjul Kontrollera om det finns skador eller starkt slitage, som kan påverka kedjedrevet. Ett slitet tandhjul ska bytas ut mot nytt. Montera aldrig en ny kedja på ett slitet tandhjul eller en sliten kedja på ett nytt tandhjul. Sågkedja OBSERVERA Det är mycket viktigt för en jämn och säker funktion att alltid hålla skärtänderna skarpa. - Seite 60 Placera filen på skärtanden och fila framåt. Håll filen som bilden visar: Efter varje skärtand som blivit filad, ska du kontrollera djupmåttet och fila det till korrekt nivå som bilden visar.: Passande djupmått Gör hörnet runt Standardjup 0,64 mm OBSERVERA Var noga med att avrunda det första hörnet för att reducera risken för tillbakaslag eller kedjebrott.
-
Seite 61: Sågsvärd
Kontrollera att alla tänder har samma längd och vinkel som illustrationen visar: Tandlängd Filvinkel Sidovinkel Skärvinkel Sågsvärd Vänd svärdet med jämna mellanrum så att slitaget kommer på båda sidorna. • Svärdskenan ska alltid vara fyrkantig. Kontrollera skenan efter • Linjal ev. -
Seite 62: Felsökning
Felsökning Utrustningen startar inte: Är bränslet förorenat eller Byt bränsle blandat korrekt Ta bort tändstiftet och torka det torrt. Starta utan choke Är motorn genomblöt? Kontrollera bränslet – byt om det är blandat Kontrollera tändstiftet felaktigt Saknar kraft/dålig acceleration: Har bränslet vatten i sig eller Byt till korrekt bränsle felaktigt blandat Kontrollera luft- och... - Seite 63 Det kommer inte ut någon olja: Kontrollera oljekvaliteten Kontrollera öppningen – Rengör passagen om det är igensatt Kan problemen inte åtgärdas med ovanstående arbetsgång rekommenderas det att låta utrustningen kontrolleras på auktoriserad verkstad. P. Lindberg Myrangatan 4 www.p-lindberg.se Tel. 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
-
Seite 64: Sprängskiss Maskin
Sprängskiss maskin P. Lindberg Myrangatan 4 www.p-lindberg.se Tel. 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 65: Sprängskiss Motor
Sprängskiss motor P. Lindberg Myrangatan 4 www.p-lindberg.se Tel. 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 66: Eu Deklaration
EU Deklaration Vi förbehåller oss rätten att ändra tekniska parametrar och specifikationer för denna produkt utan föregående meddelande. P. Lindberg Myrangatan 4 www.p-lindberg.se Tel. 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... - Seite 67 Original Bedienungsanleitung Artikelnr.: 9056519 und 9056520 Motorsäge/Motorkettensäge TT-CS5200 & TT-CS6150 P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe Tel. 03222/1097-888 Fax. 03222/1097-900 www.p-lindberg.de...
- Seite 68 Motorsäge 61,5 cm³ / 20” Schwert – Artikelnr. 9056519 Motorsäge 52 cm³ / 18” Schwert – Artikelnr. 9056520 Beschreibung: Benzinbetriebene Kettensäge. Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Bedienungsanleitung beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch angesehen.
-
Seite 69: Technische Daten
Explosionszeichnung des Geräts ....................33 Explosionszeichnung des Motors ....................34 EU-Konformitätserklärung ......................35 Technische Daten: Modell TT-CS5200 TT-CS6150 PL Art.-Nr. 90 56 520 PL Art.-Nr. 90 56 519 Motor 52 cm³ 61,5 cm³ Luftkühlung, 2-Takt 2,1 kW /11.000 Upm 2,85 kW /11.000 Upm Zündrohr... -
Seite 70: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitsaufkleber auf der Maschine Alle Warnhinweise müssen Abstand zu Feuer halten. gelesen, verstanden und befolgt werden. Lesen Sie vor der Zum Starten des Motors Inbetriebnahme des Geräts die ziehen. Bedienungsanleitung ganz und gründlich durch. Verwenden Sie Helm, Augen- Kraftstofffüllung. und Gehörschutz. -
Seite 71: Symbole Am Gerät
Symbole am Gerät Die unten angezeigten Symbole befinden sich direkt am Gerät. Dieses Symbol befindet sich am Tankdeckel und zeigt an, dass hier Kraftstoff eingefüllt werden muss. Dieses Symbol befindet sich am Öldeckel und zeigt an, dass hier Öl eingefüllt werden muss. Dieses Symbol befindet sich hinten auf der linken Seite des Geräts und zeigt die Position des Startknopfes: I –... -
Seite 72: Sicherheitsanweisungen
Sicherheitsanweisungen WARNUNG! Kettensägen laufen mit hoher Geschwindigkeit und Schneidekraft. Daher müssen besondere Sicherheitsmaßnahmen ergriffen werden, um Unfälle zu vermeiden. Sicherheitsmaßnahmen Lesen Sie stets vor der Benutzung der Motorsäge dieses Handbuch sorgfältig. Es enthält wichtige Informationen bezüglich Sicherheit, Wartung und Benutzung. Lesen Sie die Anweisungen gründlich –... - Seite 73 Halten Sie sich stets an die gültigen Vorschriften bezüglich der Verwendung der • Motorsäge. Gerät Überprüfen Sie das Gerät immer, bevor es benutzt wird. Tauschen Sie abgenutzte oder • beschädigte Teile aus, bevor Sie das Gerät in Betrieb nehmen. Kontrollieren Sie, ob irgendwo ein Leck ist, und ob lose Schrauben nachgezogen werden müssen.
-
Seite 74: Sicherheit Bezüglich Kraftstoff
Sorgen Sie dafür, dass Sie einen Plan in Bezug auf die sichere Flucht vor einem • fallenden Baum haben, bevor Sie mit dem Fällen beginnen. Achten Sie besonders auf einen möglichen Rückstoß. Sägen Sie niemals mit der Schwertspitze. Verwenden Sie ausschließlich anerkanntes Zubehör, das den technischen •... - Seite 75 Lassen Sie den Motor auskühlen, leeren Sie den Tank, geben Sie den Schutz auf das • Schwert und aktivieren Sie das Kettenschloss, bevor die Motorsäge zur Aufbewahrung oder für den Transport weggelegt wird. Leeren Sie den Kraftstofftank, bevor Sie die Motorsäge einlagern. Es empfiehlt sich, •...
-
Seite 76: Sicherer Betrieb
Sicherer Betrieb Verwenden Sie das Gerät nie, wenn Sie müde, krank oder wütend sind oder unter dem Einfluss von Medikamenten, Alkohol oder Drogen stehen. Tragen Sie Sicherheitsschuhe, enganliegende Kleidung, Augenschutz, Gehörschutz und Helm. Verwenden Sie vibrationssichere Handschuhe. Sorgen Sie dafür, dass die Kette scharf und die Maschine gut gewartet ist. - Seite 77 9. Halten Sie die Motorsäge stets fest mit beiden Händen, wenn Sie diese verwenden. Beim Griff müssen Daumen und Finger rund um die Griffe schließen. 10. Sorgen Sie dafür, Körperteile auf Abstand zur Sägekette zu halten, wenn der Motor läuft. 11.
- Seite 78 18. Verwenden Sie die Motorsäge niemals bei starkem Wind, schlechtem Wetter, schlechter Sicht oder bei sehr hohen bzw. sehr niedrigen Temperaturen. Überprüfen Sie stets, ob am Baum tote Äste sind, die herunterfallen können, während der Baum gefällt wird. 19. Halten Sie die Griffe trocken, sauber und frei von Kraftstoff-/Ölresten. 20.
-
Seite 79: Besondere Verhaltensregeln Bezüglich Rückstößen
Besondere Verhaltensregeln bezüglich Rückstößen Rückstöße können dann entstehen, wenn die Nase oder die Spitze des Schwerts mit einem Objekt in Berührung kommen bzw. wenn sich das Schwert im Holz verkeilt. Eine Berührung an der Spitze kann dazu führen, dass das Schwert nach oben zum Bediener gestoßen wird. -
Seite 80: Besondere Verhaltensregeln Bezüglich Vibrationen
3. Sorgen Sie dafür, dass alle Hindernisse aus dem Bereich, in dem gearbeitet werden soll, entfernt werden. Lassen Sie die Schwertspitze niemals in Kontakt mit Holzstämmen, Ästen oder anderen Hindernissen kommen, die Sie berühren könnten, während die Motorsäge läuft. 4. Sägen Sie stets mit hoher Drehzahl. 5. -
Seite 81: Montage Von Schwert Und Kette
Montage von Schwert und Kette Eine Standardkettensäge besteht aus den abgebildeten Teilen: Hauptmaschine Schraubenzieher Schrauben- (zum Einstellen Schwertschutz schlüssel des Vergasers) Schwert Kette ACHTUNG – Die Kette hat sehr scharfe Kanten – tragen Sie dicke Handschuhe. 1. Ziehen Sie den Schutz zum vorderen Griff, um sich zu vergewissern, dass die Kettenbremse nicht aktiviert ist. - Seite 82 Kettenrichtung 5. Montieren Sie den Kettenschutz auf das Hauptgerät und ziehen Sie die Muttern mit den Fingern an. 6. Die Spannung der Kette wird eingestellt, während die Schwertspitze nach oben gehalten wird, und zwar, indem man die Spannschraube dreht, bis die Kettenglieder gerade die untere Kante des Schwerts berühren.
-
Seite 83: Kraftstoff Und Öl
Kraftstoff und Öl Kraftstoff WARNUNG ♦ Benzin ist sehr leicht entzündlich. Rauchen Sie nicht und halten Sie Abstand zu Flammen und Funken. ♦ Wischen Sie verschütteten Kraftstoff auf, bevor Sie die Maschine starten. ♦ Stellen Sie den Motor ab und lassen Sie das Gerät abkühlen, bevor Sie Kraftstoff einfüllen. -
Seite 84: Einfüllen Von Kraftstoff
Um eine lange Lebensdauer Ihres Motors zu sichern, sollten Sie Folgendes vermeiden: • Kraftstoff ohne Öl (reines Benzin) – verursacht sehr schnell schwere Schäden an den inneren Motorteilen. • Öl für 4-Takt-Motoren – kann Schmutzablagerungen am Zündrohr, ein Verstopfen des Abgasauslasses oder ein Verkleben der Stempelringe verursachen. -
Seite 85: Bedienungsanleitung
Bedienungsanleitung WARNUNG Die Verwendung der Motorsäge mit beschädigten oder fehlenden Teilen ist äußerst gefährlich. Überprüfen Sie alle Teile inkl. die korrekte Montage von Schwert und Kette, bevor Sie die Motorsäge starten. Inbetriebnahme (1) Kettenöl 1. Füllen Sie Kraftstoff und Öl ein und schrauben Sie die (2) Kraftstoff Deckel sicher fest. -
Seite 86: Kontrollieren Sie Die Ölzufuhr
Kontrollieren Sie die Ölzufuhr WARNUNG Schwert und Kette müssen nach oben zeigen, wenn Sie den Ölstand kontrollieren. Ist dies nicht der Fall, können die beweglichen Teile freigelegt werden, was sehr gefährlich werden kann. Lassen Sie die Kette nach dem Anlassen des Motors bei moderater Geschwindigkeit laufen und kontrollieren Sie, ob Kettenöl sich das Kettenöl wie auf der Zeichnung angezeigt verteilt. -
Seite 87: Kettenbremse
1. An der H- und der L-Nadel können wie angezeigt nur eine gewisse Anzahl Umdrehungen vorgenommen werden: H-Nadel: -1/4 - -1/4 L-Nadel: -1/4 - -1/4 2. Starten Sie den Motor und lassen Sie ihn ein paar Minuten lang warmlaufen. 3. Drehen Sie die Leerlaufschraube gegen den Uhrzeigersinn, sodass sich die Kette nicht bewegt. -
Seite 88: Ausschalten Des Motors
Ausschalten des Motors 1. Lassen Sie den Gashebel los und lassen Sie den Motor einige Minuten im Leerlauf laufen. 2. Stellen Sie den Schalter auf „0“ (STOP). Sägen WARNUNG Bevor Sie mit der Arbeit beginnen, müssen Sie das Handbuch lesen •... -
Seite 89: Fällen Von Bäumen
nach vorne schieben. Die Kette muss sofort anhalten, während der Motor mit voller Geschwindigkeit läuft. Hält die Kette nicht sofort oder gar nicht an, müssen Bremsband und Kupplungstrommel ausgetauscht werden, bevor die Motorsäge wieder verwendet wird. Es ist äußerst wichtig, dass die Funktion der Kettenbremse jedes Mal aufs •... - Seite 90 Kontrollieren Sie stets die Richtung der Biegekraft im Stamm, der gefällt werden soll, bevor Sie mit den Arbeiten beginnen. Schließen Sie den Fallschnitt stets an der entgegengesetzten Seite der Biegekraft ab, um zu vermeiden, dass sich das Schwert im Schnitt verkeilt. Baumstamm, der auf der Erde liegt Sägen Sie bis zur Hälfte und wenden Sie dann den Stamm, um von der entgegengesetzten Seite zu...
-
Seite 91: Wartung
WARNUNG Sorgen Sie für einen festen Stand und evtl. eine stabile Leiter. Strecken Sie den Körper nicht. Sägen Sie nie über Schulterhöhe. Halten Sie die Säge immer mit beiden Händen. Wartung WARNUNG Vor der Reinigung, Wartung oder Reparatur muss der Motor ausgeschaltet und abgekühlt sein. -
Seite 92: Serviceüberprüfungen
Schmierkanal am Sägeschwert Montieren Sie das Schwert ab und kontrollieren Sie, ob das Schmierloch verstopft ist. Schmierkanal Sägeschwert Nachdem das Schwert abmontiert worden ist, müssen Sie die Sägespäne im Schwertfalz und Schmierloch entfernen. Schmieren Sie die Spitze des Kettenlochs vom Eingangsloch an der Spitze des Schwerts. -
Seite 93: Kraftstofffilter
Kraftstoff- Kraftstofffilter filter (a) Verwenden Sie einen Drahthaken und nehmen Sie den Filter aus dem Füllloch. (b) Nehmen Sie den Filter heraus und waschen Sie diesen mit Benzin oder tauschen Sie ihn falls notwendig aus. Achtung Verwenden Sie nach dem Herausnehmen des Filters eine Klemme, um das Ende •... -
Seite 94: Sägekette
Sägekette WARNUNG Für eine gleichmäßige und sichere Funktion ist es äußerst wichtig, dass die Schneideglieder scharf bleiben. Die Schneideglieder müssen in folgenden Fällen geschliffen werden: 1. Sägespäne werden pulverartig. 2. Es muss ein höherer Druck aufgebracht werden, um mit der Motorsäge sägen zu können. - Seite 95 Nachdem jedes Schneideglied gefeilt worden ist, müssen Sie die Tiefe kontrollieren und auf die richtige – wie auf der Abbildung angezeigten – Tiefe feilen. Passende Tiefe Machen Sie die Schulter rund Standardtiefe 0,64 mm WARNUNG Runden Sie die vordere Ecke ab, um das Risiko für Rückstöße und Kettenbrücke zu reduzieren.
-
Seite 96: Sägeschwert
Sägeschwert Drehen Sie das Schwert regelmäßig um, um zu vermeiden, dass es nur auf einer Seite • abgenutzt wird. • Die Schwertschiene muss immer viereckig sein. Lineal Kontrollieren Sie die Schwertschiene auf Abnutzung hin. Legen Sie ein Lineal am Schwert und an der Außenseite Zwischenraum eines Gliedes an. -
Seite 97: Fehlersuche
Fehlersuche Gerät springt nicht an: Wurde der Kraftstoff mit Kraftstoff wechseln Wasser verunreinigt oder ist er nicht korrekt gemischt? Entfernen und trocknen Sie das Zündrohr. Ziehen Ist der Motor „abgesoffen“? Sie die Startvorrichtung erneut ohne Choker. Kontrollieren Sie, ob der Kontrollieren Sie das Kraftstoff verunreinigt oder nicht korrekt gemischt worden... - Seite 98 Es kommt kein Öl heraus: Kontrollieren Sie, ob die Austausch Ölqualität zu schlecht ist Kontrollieren Sie, ob die Reinigung Ölöffnung oder der Öldurchfluss verstopft sind Kann das Problem durch die oben angeführten Arbeitsschritte nicht behoben werden, empfehlen wir, das Gerät bei einer autorisierten Werkstätte überprüfen zu lassen. MAN 9056519_9056520 DE V1 P.
-
Seite 99: Explosionszeichnung Des Geräts
Explosionszeichnung des Geräts MAN 9056519_9056520 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.-Nr.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de... -
Seite 100: Explosionszeichnung Des Motors
Explosionszeichnung des Motors MAN 9056519_9056520 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.-Nr.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de... -
Seite 101: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN 9056519_9056520 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.-Nr.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
