VOR VERWENDUNG DES GERÄTS

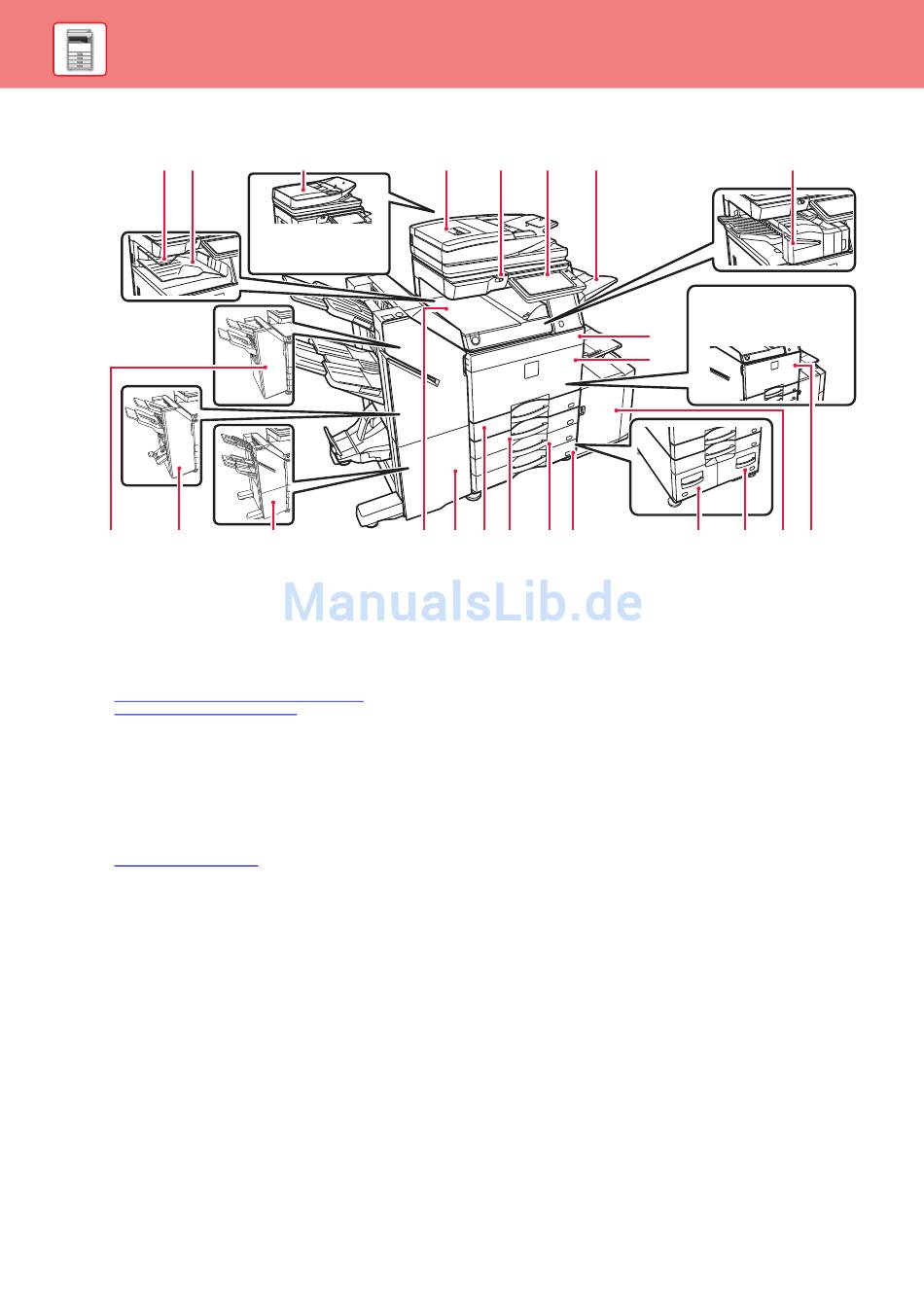

TEILEBEZEICHNUNGEN UND FUNKTIONEN
(1)
(2)
(8)
(9)
(1)
Auftragstrenner (oberes Fach)*
In diesem Fach werden empfangene Faxe und gedruckte
Papiere ausgegeben.
(2)
Ausgabefach*
Die Ausgabe erfolgt in diesem Fach.
(3)
Automatic document feeder
Es können mehrere Originale eingezogen und gescannt werden.
2-seitige Originale können automatisch gescannt werden.
Beim MX-3070N/3570N/4070N/5070N/6070N können beide Seiten
des 2-seitigen Originals automatisch gleichzeitig gescannt werden.
►
VERWENDUNG DES AUTOMATISCHEN
ORIGINALEINZUGS (Seite 15)
(4)
USB-Anschluss (Typ A)
Hier wird ein USB-Gerät, z. B. ein USB-Speichergerät, an
das Gerät angeschlossen.
Unterstützt USB 2.0 (hohe Geschwindigkeit).
(5)
Bedienfeld
Auf dem Bedienfeld befinden sich die [EIN/AUS]-Taste, die
[Energiesparen]-Taste/Anzeige, die Fehleranzeige, die Taste
[Startseite], die Hauptstromanzeige, die
Datenbenachrichtigungsanzeige und das Touch-Panel.
Mit dem Touch-Panel können all diese Funktionen ausgeführt werden.
►
BEDIENFELD (Seite 13)
(6)
Ausgabeeinheit (rechtes Fach)*
Wird so eingerichtet, dass das Papier gegebenenfalls in
diesem Fach ausgegeben wird.
(7)
Innerer Hefter*
Hier wird das Papier geheftet. Es kann zudem ein Lochermodul
installiert werden, um das auszugebende Papier zu lochen.
Das Heften kann auch manuell erfolgen.
(8)
Hefter*
Hier wird das Papier geheftet. Es kann zudem ein Lochermodul
installiert werden, um das auszugebende Papier zu lochen.
(9)
Sattelhefter*
Hier wird das Papier geheftet und gefaltet. Es kann zudem
ein Lochermodul installiert werden, um das auszugebende
Papier zu lochen.
(10) Hefter (Großer Hefter)*
Hier wird das Papier geheftet. Es kann zudem ein Lochermodul
installiert werden, um das auszugebende Papier zu lochen.
Das Heften kann auch manuell erfolgen.
(11) Papierdurchfuhreinheit*
Relais zwischen Gerät und Hefter oder Sattelhefter.
* Peripheriegerät. Weitere Informationen finden Sie in der Bedienungsanleitung.
Standardmäßig oder in einigen Ländern und Regionen nicht verfügbar. Bei einigen Modellen nicht verfügbar.
Wenden Sie sich an Ihren Händler oder die nächstgelegene autorisierte Servicevertretung.
10
(3)
MX-3050N/3060N/
3550N/3560N/4050N/
4060N/5050N/6050N
(10)
(11)
(3)
(4)
(5)
(6)
(12)
(13)(14) (15)(16)
(12) Sattelhefter (Großer Hefter)*
Hier wird das Papier geheftet und gefaltet. Es kann zudem
ein Lochermodul installiert werden, um das auszugebende
Papier zu lochen.
Das Heften kann auch manuell erfolgen.
(13) Kassette 1
Legen Sie in dieses Fach Papier ein. Es können maximal
550 Blatt (80 g/m
(14) Kassette 2 (wenn ein niedriger Unterschrank/550 Blatt
Papierfach oder Stand/Papierfach 550/2x550/3x550/550&2100
Blatt installiert ist)*
Legen Sie in dieses Fach Papier ein. Es können maximal
550 Blatt (80 g/m
(15) Kassette 3 (wenn Stand/Papierfach/2x550/3x550 Blatt
installiert wurde)*
Legen Sie in dieses Fach Papier ein. Es können maximal
550 Blatt (80 g/m
(16) Kassette 4 (wenn Stand/Papierfach/3x550 Blatt
installiert wurde)*
Legen Sie in dieses Fach Papier ein. Es können maximal
550 Blatt (80 g/m
(17) Kassette 3 (wenn Stand/Papierfach/550&2100 Blatt
installiert wurde)*
Legen Sie in dieses Fach Papier ein. Es können maximal
1200 Blatt (80 g/m
(18) Kassette 4 (wenn Stand/Papierfach/550&2100 Blatt
installiert wurde)*
Legen Sie in dieses Fach Papier ein. Es können maximal
900 Blatt (80 g/m
(19) Kassette 5 (wenn ein Großraummagazin installiert wurde)*
Legen Sie in dieses Fach Papier ein. Es können maximal
3000 Blatt (80 g/m
(20) Deckblatt (MX-3050N/3060N/3070N/3550N/3560N/
3570N/4050N/4060N/4070N)
Öffnen Sie diese Abdeckung, um den Hauptstromschalter auf "Ein"
oder "Aus" zu stellen, oder um eine Tonerpatrone zu wechseln.
(21) Tonerabdeckung (MX-5050N/5070N/6050N/6070N)
Öffnen, um eine Tonerpatrone auszutauschen.
(22) Deckblatt (MX-5050N/5070N/6050N/6070N)
Öffnen, um den Hauptschalter auf „Ein" oder „Aus" zu stellen.
(7)
MX-3050N/3060N/3070N/
3550N/3560N/3570N/
4050N/4060N/4070N
(21)
(22)
(17)
(18) (19) (20)
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
2
(20 lbs.)) Papier eingelegt werden.
