PIKO 97730 Bedienungsanleitung

Installazione sonoro:
Soundeinbau / Installing Sound /
Punti di saldatura fili altoparlante sulla scheda!
Kabel von Lautsprecher auf Leiterplatte anlöten!
Solder cables of speakers on mainboard on!
! Passaggio obbligato fili altoparlante!
!
Assicurarsi che non ci siano connessioni elettriche con il telaio metallico (causerebbe un corto circuito).
Sicherstellen, dass dabei keinerlei elektrische Verbindungen zum Metallrahmen entstehen (Kurzschlussgefahr!).
Make sure that there no electrical connection to the metal frame formed (causing a short circuit).
PIKO Art.-Nr.:
#56301 Olio meccanico (50 ml)
#56301 Lok-Öl / #56301 Loco-Oil /
#56300 Dosatore per olio
# 56030 Lok_öler mit Feindosierung / #56300 Precision engine oiler w fine dosage /
Per uso frequente della locomotiva, oleare il set di ruote con una goccia d'olio meccanico.Al fine di ottenere ottime prestazioni, si consiglia di far "correre" la locomotiva per 25 minuti
avanti/indietro senza carico. Si consiglia inoltre di pulire accuratamente i binari.
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlaufen zu
lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells nur auf sauberen Schienen gewährleistet ist.
En cas d'utilisation intense, graisse les essieux avec une goutte d'huile pour machine à coudre exempte d'acide ou de résine! Afin d'optimiser les caractéristiques de traction et de foncti-
onnement, il est recommandé de faire rouler la locomotive seule, sans chargement, 25 minutes dans chaque sens. Pour un bon fonctionnement, il est essentiel que la voie soit propre.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! In order to achieve the best possible running and traction properties, it is advisable to run
the locomotive in for 25 minutes forwards and 25 minutes in reverse without load. Clean rails are essential for good performance.
Si está sometida a un uso intensivo, engrase los ejes con una gota de aceite de maquina no acido.
Breng, bij regelmatig gebruik, op de wagenassen een druppeltje hars- en zuurvrije naaimachineolie aan!
W przypadku częstego używania należy wpuścić kroplę oleju maszynowego nie zwierającego żywicy i kwasu!
После длительной эксплуатации локомотива следует смазать подшипники двигателя и передаточного механизма, используя для этой цели в
небольшом количестве техническое масло.
Prosím mazejte při častější jízdě sady kol kapkou oleje na šicí stroje!
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
* Conservare con cura l'iterfaccia digitale!
56341 Lok-Sounddecoder
*
56341
Lok-Sounddecoder
Bitte Brückenstecker aufbewahren!
56341 Lok-Sounddecoder
Please save the DC Bridge!
56341
„
Fissare l'altoparlante!
Oel
Oel
•

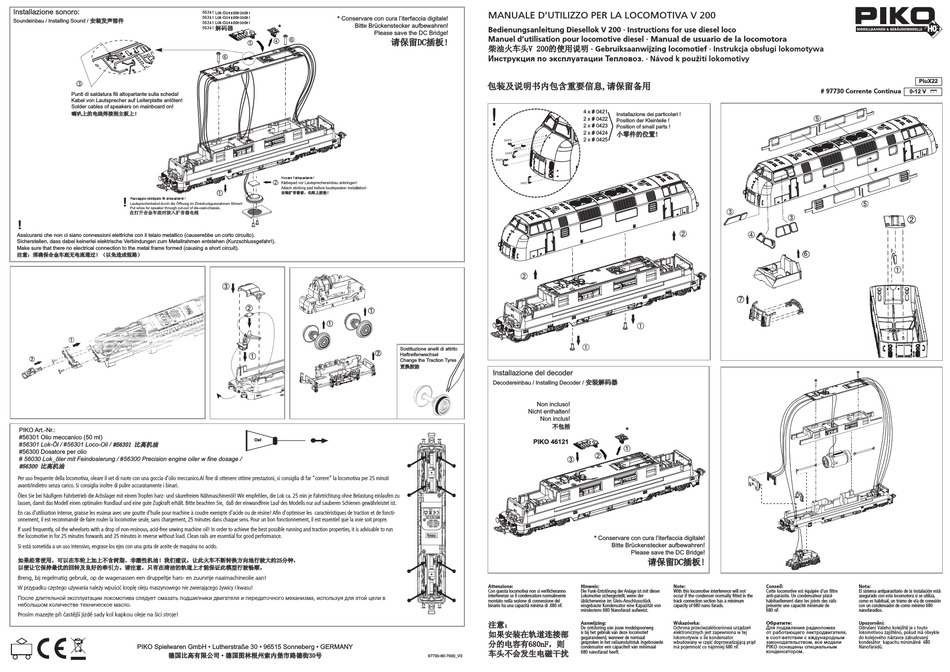

MANUALE D'UTILIZZO PER LA LOCOMOTIVA V 200

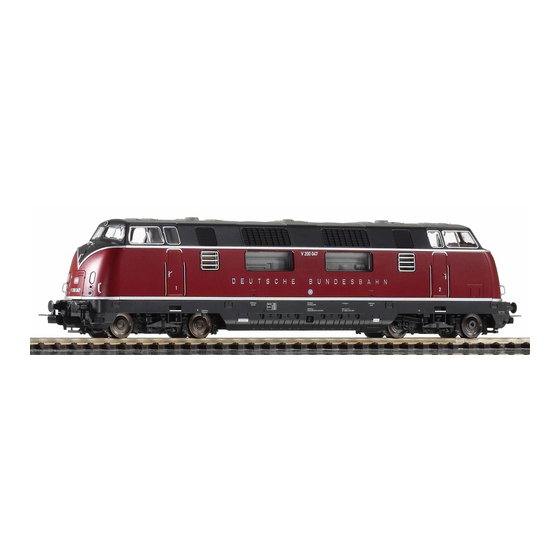

Bedienungsanleitung Diesellok V 200 · Instructions for use diesel loco
Manuel d'utilisation pour locomotive diesel · Manual de usuario de la locomotora
Инструкция по эксплуатации Тепловоз. · Návod k použití lokomotivy
Sostituzione anelli di attrito
Haftreifenwechsel
Change the Traction Tyres
Installazione del decoder
Decodereinbau / Installing Decoder /
Non incluso!
Nicht enthalten!
Non inclus!
PIKO 46121
Attenzione:
Con questa locomotiva non si verificheranno
interferenze se il condensatore normalmente
montato nella sezione di connessione del
binario ha una capacità minima di .680 nF.
97730-90-7000_V3
· Gebruiksaanwijzing locomotief · Instrukcja obsługi lokomotywa
4 x # 0421
Installazione dei particolari !
2 x # 0422
Position der Kleinteile !
2 x # 0423
Position of small parts !
2 x # 0424
2 x # 0425
*
* Conservare con cura l'iterfaccia digitale!
Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Hinweis: Note:
Die Funk-Entstörung der Anlage ist mit dieser With this locomotive interference will not
Lokomotive sichergestellt, wenn der occur if the condenser normally fitted in the
üblicherweise im Gleis-Anschlussstück track connection section has a minimum
eingebaute Kon den sator eine Kapazität von capacity of 680 nano farads.
mindestens 680 Nanofarad aufweist.
Aanwijzing: Wskazówka:
De ontstoring van jouw modelspoorweg Ochrona przeciwzakłóceniowa urządzeń
is bij het gebruik van deze locomotief elektronicznych jest zapewniona w tej
gegarandeerd, wanneer de normaal lokomotywie o ile kondensator
gesproken in het railaansluitstuk ingebouwde wbudowany w część doprowadzającą prąd
condensator een capaciteit van minimaal ma pojemność co najmniej 680 nF.
680 nanofarad heeft.
PluX22
0-12 V
# 97730 Corrente Continua
Conseil: Nota:
Cette locomotive est équipée d'un filtre El sistema antiparasitario de la instalación está
anti-parasite. Un condensateur placé asegurado con esta locomotora si se utiliza,
habituellement dans les joints des rails como es habitual, un tramo de vía de conexión
présente une capacité minimale de con un condensador de como mínimo 680
680 nF. nanofaradios.
Обратите: Upozornění:
Для подавления радиопомех Odrušení Vašeho kolejiště je s touto
от работающего лектродвигателя, lokomotivou zajištěno, pokud má obvykle
в соот-ветствии с еждународным do kolejového nástavce zabudovaný
законодательством, все модели kondesátor kapacitu minimálně 680
PIKO оснащены специальным Nanofaradů.
конденсатором.
