Kurzanleitung
TLS4 Comm Ports –
Menü>Setup>Datenaustausch

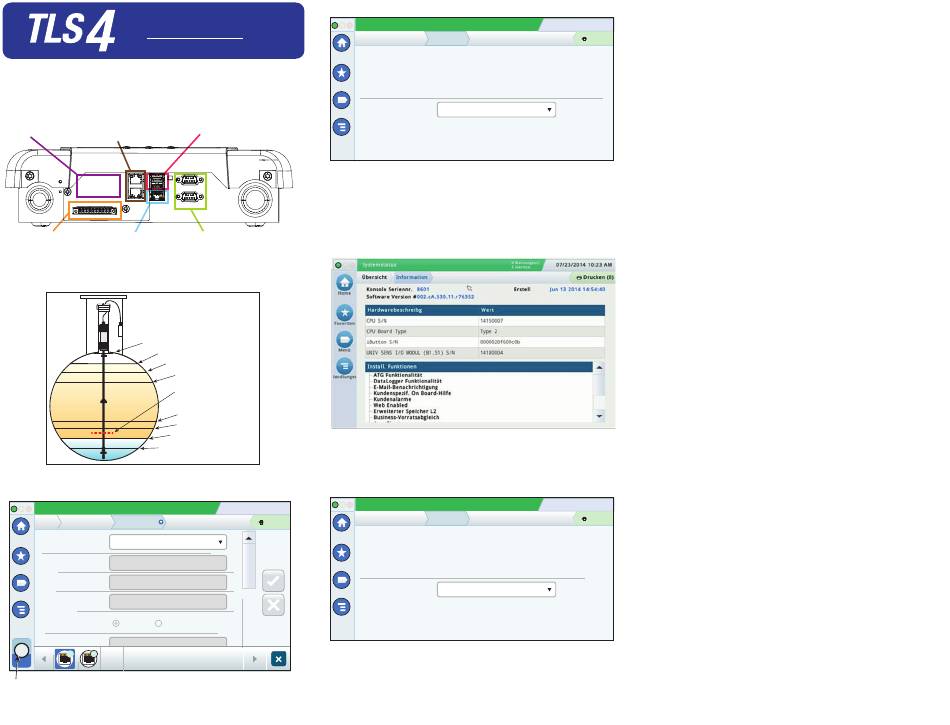

Das folgende Diagramm zeigt die Comm-Port-Optionen an. Die Konfiguration des
Comm-Ports der Konsole hängt von den bestellten Funktionen ab.
Werkseitig installiert,
SCHALTER ETH 2 und 3 –
wird im Menü Setup als
Bereich optionales
Ethernet-Port 2 (Optional) angezeigt
Modul
SERIAL 1
EXPANSION
ETH 2
SERIAL 2
USB 1
ETH 3
USB 2
ETH 1
VR-BUS-Port
Ethernet-Port (1)
RS-232- oder RS-485 DB9-Port
Alarmgrenzen-Einstellungen –
Menü>Setup>Tank>
Grenzwerte
Das Diagramm unten zeigt die relative Position der Tank-Alarm-Grenzwerte an.
Volle Menge (Fassungsvermögen; Ref.)
Max. oder Label-Volumen
Viel Produkt
Lieferungsüberlauf
Pumpeneinlass (Ref.)
Lieferungsgrenzwert
Wenig Produkt
Alarm Hohes Wasser
Wasserwarnung
Einen Ethernet-Port konfigurieren –
Datenaustausch>Ethernet-Port
Systemstatus
Setup
Kommunikation
Ethernet Port
Home
IP-Adresstyp
DYNAMISCH
IP-Adresse
10.2.4.96
Favoriten
IP-Subnet-Maske
255.255.255.0
Menü
IP-Gateway-Adresse
10.2.4.1
Maßnahmen
IP-Standardgateway
Aktiviert
Deaktiviert
Primär-DNS
10.20.77.5
1
1
2
Eth
Ausgewählter Port
Berühren Sie in diesem Bildschirm Handlungen>Hilfe, um Unterstützung
beim Setup zu erhalten. Ethernet-Ports 2 und 3 sind eine optionale Funktion.
Backup-Daten –
Systemstatus
Software-Wartung
Home
Favoriten
Menü
USB-Port (1), oberer
USB-Port (2), unterer
Maßnahmen
Schließen Sie Ihren USB-Stick (mind. 4 GB) an einen USB-Anschluss an und
berühren sie den Pfeil nach unten im Feld "Backup-Ziel", um den USB-Stick
auszuwählen und folgen Sie anschließend den Bildschirmanweisungen, um die
TLS4-Daten zu sichern.
Sie sollten täglich ein Datenbank-Backup durchführen.
TLS4 Software-Version –
Berühren Sie in diesem Bildschirm Handlungen>Hilfe, um Informationen
zum Inhalt anzuzeigen.
Software-Download –
Menü>Setup>
Download
Systemstatus
0 Warnung(en)
20.7.2013, 9 Uhr 10
0 Alarm(e)
Software-Wartung
Drucken (0)
Home
Favoriten
Menü
Maßnahmen
Schließen Sie Ihren gültigen V-R-Code-USB-Stick an einen USB-Anschluss
an und berühren Sie den Pfeil nach unten im Feld "Backup-Ziel". Folgen Sie
anschließend den Bildschirmanweisungen, um den Download zu starten.
Menü>Software-Wartung>DB-Backup
0 Warnung(en)
20.7.2013, 9 Uhr 10
0 Alarm(e)
DB Backup
Aktuelle Version
1.gB 230.4
Verfügbare Version
Nicht verfügbar
Aktuelle Vorgänge
LEERL
Backup-Ziel
Zielgerät auswählen
Version
Quelle für Abholen von verfügbaren Versionen auswählen
Menü>Übersicht>Information
Menü>Software-Wartung>
0 Warnung(en)
20.7.2013, 9 Uhr 10
0 Alarm(e)
Download
Aktuelle Version
1.gB 230.4
Verfügbare Version
Nicht verfügbar
Aktuelle Vorgänge
LEERL
Backup-Ziel
Quelle auswählen
Version
Quelle für Abholen von verfügbaren Versionen auswählen
Workflow Wizard
Der Workflow Wizard ist eine Anwendung in der TLS4, die den Benutzer während
der ersten Inbetriebnahme der Konsole durch die von Veeder-Root empfohlenen
Drucken (0)
Setup-Bildschirme führt.
Über den Touchscreen der Konsole kann Workflow Wizard Setup durch Berühren
Menü>Setup>Workflow Wizard>Setup Workflow
von
Pfade zu häufig verwendeten Bildschirmen
Alarmdefinitionen –
Handlungen>Hilfe>Inhalt anzeigen>
Startbildschirm>Fehlerbehebung>Alarme und Warnungen
Benutzerdefinierte Alarmnamen –
Anzeige
Einen Drucker konfigurieren –
Manuelle Befüllung –
Menü>Berichte>Befüllung>Manuelle
Befüllung
Einen neuen E-Mail-Empfänger eingeben –
Menü>Berichte>Automatische Ereignisse>Adressbuch
Datum und Uhrzeit einrichten –
Uhrzeit
Ticket-Befüllung –
Menü>Berichte>Lieferung>Ticket-Befüllung
Upgrade für Funktionen –
Menü>Software-Wartung>Upgrade für
Funktionen
Die Bildschirm-Tastatur verwenden –
anzeigen>Startbildschirm> Verwendung der Bildschirmtastatur
Befüllungsverlauf anzeigen –
Befüllung
Berichte anzeigen –
Menü>Berichte
Hilfe anzeigen –
Handlungen>Hilfe
On Board-Hilfethemen von Interesse –
• Grundlegende Informationen zu ATG – In diesem Abschnitt werden
die Grundlagen zu ATGs (Automatic Tank Gauges) beschrieben, die von
Veeder-Root implementiert werden.
• Konfiguration und Wartung – Dieser Abschnitt enthält Erläuterungen
zu Comm-Ports, zur anfänglichen Konsolen-Setup-Sequenz sowie
Empfehlungen zu regelmäßigen Wartung.
Drucken (0)
• Willkommen (Hilfe-Einführung), Bildschirmsymbole,
Bildschirmtastaturen und Berührungsbildschirm-Navigation
sind wichtige Hilfe-Themen, die Sie im Inhaltsverzeichnis der On Board-Hilfe
finden können.
• Referenztabellen – Dieser Hilfe-Abschnitt enthält Themen, die ein breites
Spektrum nützlicher Informationen enthalten wie zu ersetzbaren Sicherungen,
V-R-Abkürzungen, Systemgeräte-Kennzeichnungen, Informationen zu
Tankneigungs-Berechnungen, DIM-Daten usw.
Serien- und Formular-Nr. der Konsole
Geben Sie hier die Formular- und Serien-Nr. der Kennzeichnung auf der
Oberseite der Konsole ein, damit Sie später darauf zugreifen können.
Formular-Nr.: _______________________________
Serien-Nr.: _______________________________
aufgerufen werden.
Menü>Setup>Kundenalarme>
Menü>Setup>Drucker
Menü>Berichte>Datum und
Handlungen>Hilfe>TOC
Menü>Berichte>Befüllung>Letzte
Handlungen>Hilfe
