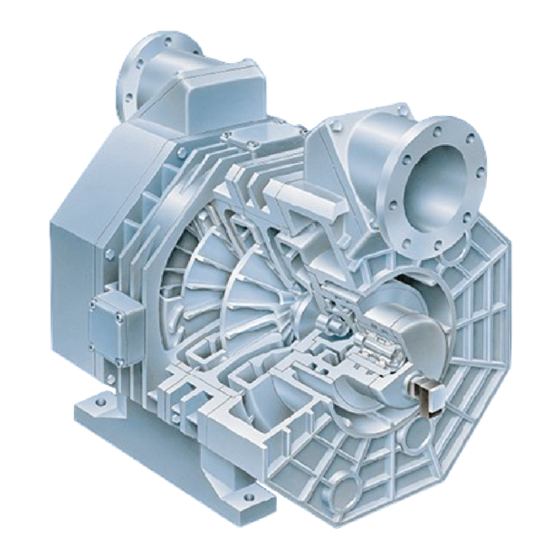

Bedienungsanleitung RV 2.23 (22 kW, 30 kW)
Transport
Zum innerbetrieblichen Transport sollte das Gerät auf
dem Gerätefuß stehend transportiert werden. Hierbei
ist für einen sicheren Stand zu sorgen. Zum Schutz
der Präzisionslager müssen starke Stöße und Er-
schütterungen vermieden werden. Zum Krantransport
darf das Gerät nur an der Ringschraube angehoben
werden.
Einbau
Bitte beachten Sie die Unfallverhütungsvorschrift
"Verdichter" VBG16, insbesondere Abschnitte III C
"Aufstellung" und IV "Betrieb" sowie VBG4 "Elek-
trische Anlagen und Betriebsmittel".
Die Gebläse sind grundsätzlich für den Betrieb mit
waagerechter Welle vorgesehen. Ausführungen für
den Betrieb mit senkrechter Welle werden auf Anfrage
geliefert. Verwenden Sie Gummi-Metallelemente, um
die Übertragung von Schwingungen auf das Montage-
gestell zu verhindern.

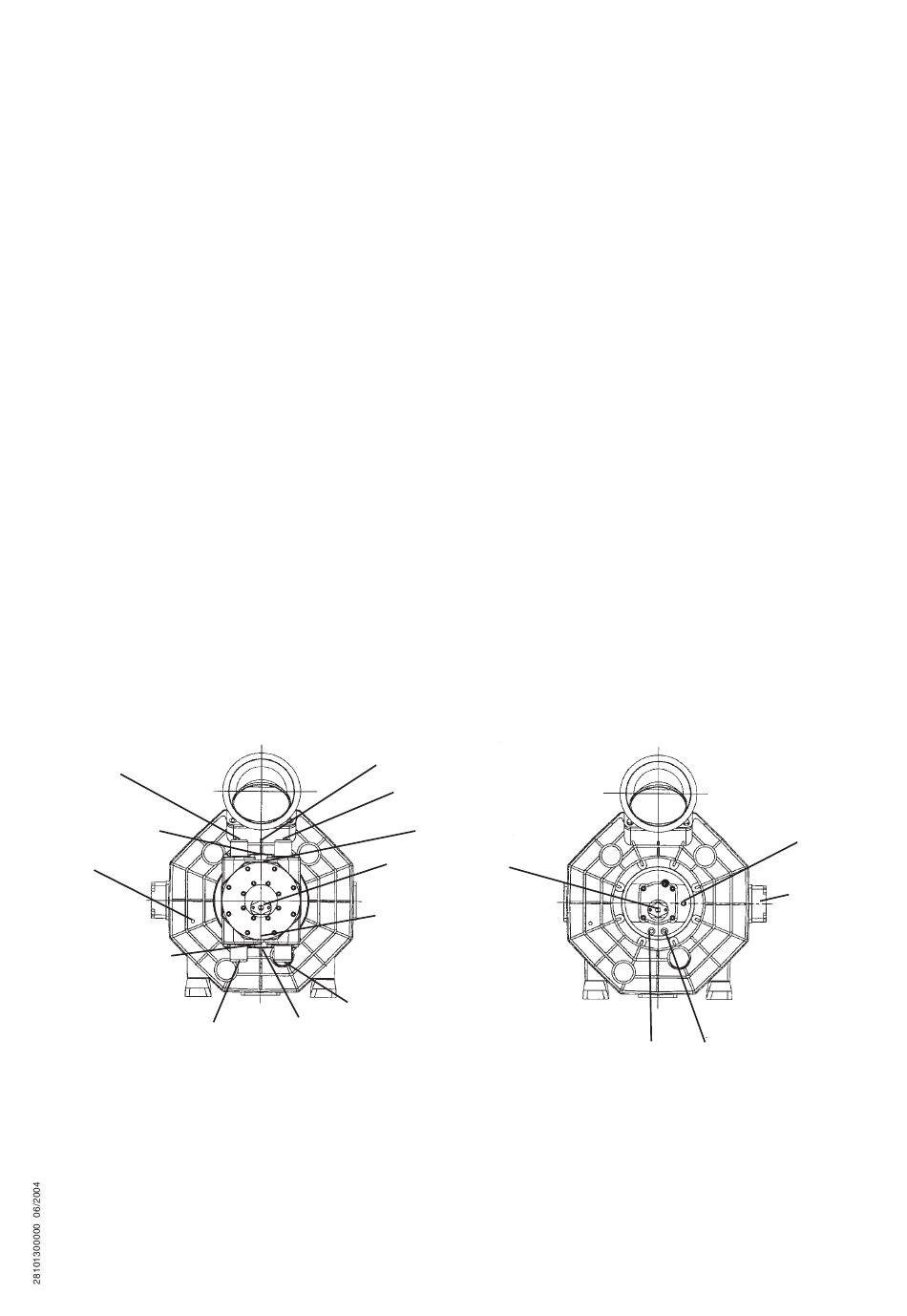

Abb.1: Anschlüsse
Es ist sicherzustellen, daß keine Vakuum- und Ge-
wichtskräfte von Kühlern und Rohren über Saug- und
Druckstutzen auf das Gebläse übertragen werden.
Verwenden Sie deshalb Kompensatoren zum An-
schluß.
Das Anzugsmoment der Befestigungsschrauben ist
auf den Überwurfflanschen angegeben und darf nicht
überschritten werden.
Zum Ausführen der Servicearbeiten müssen die
PTC-Motor
Gasabsaugung
Motor (G 1/8)
Gastemperatur
Gasabsaugung
Motor (G 1/8)*
*
Sonderausführung
Motorstrom U
Abb.1 Anschlüsse Motorseite
Lagerdeckel gut zugänglich sein. Der freie Raum sollte
in axialer Richtung ca. 0,4m betragen.
Kühlwasser
Motor aus (2xG 1/4 oder 1x3/8")
Motorstrom W
Kühlwasser Lager A aus (G 1/8)
Lagertemperatur
Kühlwasser Lager A
ein (G 1/8)
Motorstrom V
Kühlwasser
Motor ein (G 3/8)
Anschluß
Entnehmen Sie bitte die Lage der Anschlüsse der
Abb.1.
Kühlwasser
Der Kühlwasserdruck darf 1 MPa (10 bar) nicht
überschreiten.
Die Vorlauftemperatur des Kühlwassers darf 20
nicht überschreiten. Für folgende Bauteile ist eine
Wasserkühlung vorgesehen:
Bauteil
Anschlußgewinde Kühlwasserverbrauch
Lager A
2x G 1/8
Lager B
2x G 1/8
Gehäuse
2x G 1/4
Motor
2xG 1/4; 1xG 3/8
Bitte beachten:
- Schliessen Sie die einzelnen Komponenten parallel an.
- Verwenden Sie möglichst große Schläuche.
- Betreiben Sie die Gebläse nur mit einem geschlos-
senen Kühlkreislauf.
- Verwenden Sie vollentsalztes Wasser, dem ein
Inhibitor (z.B. VARIDOS AP, bzw. VARIOS VP 190,
Fa. Schilling Chemie) zugegeben ist.
- Überprüfen Sie regelmäßig die Wirksamkeit des Kor-
Kühlwasser Lager B ein
Anschlüsse Lager B-Seite
rosionsinhibitors gemäß der Produktbeschreibung
auf Konzentration und pH-Wert.
- Die Zu- und Ableitung des Kühlwassers sowie der
Gehäusekühlung kann bei den jeweiligen Bauteilen
frei gewählt werden.
o
C
1 l/min
1 l/min
10 l/min
10 l/min
Gehäuseabsaugung
Kühlwasser
gehäuse
Freie An-
schlußwahl
aus
