Handbuch-Nr. 577014-208 • Rev. A
Bediener-Kurzreferenz
Operator's Quick Help
T 2: DELIVERY NEEDED
1 Warning(s)
12/20/2012 06:01 PM
0 Alarms(s)
Overview
Tank Overview
Print (0)
TANK 1: reg
TANK 2: diesel
Home
!
Fuel Volume
3655
Fuel Volume
1600
Fuel Height
38.6
Fuel Height
20.6
Ullage 100%
8345
Ullage 100%
6345
Temperature
61.9
Temperature
60.8
Favorites
Water Height
3.0
Water Height
0.0
Menu
Actions
QUICK HELP
GERMAN
Werbung
Inhaltsverzeichnis

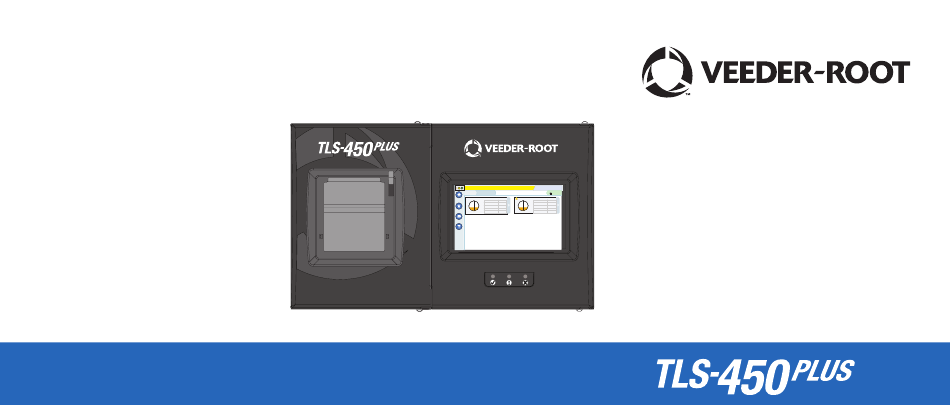

Inhaltszusammenfassung für Veeder-Root TLS-450PLUS
- Seite 1 Handbuch-Nr. 577014-208 • Rev. A Bediener-Kurzreferenz Operator's Quick Help GERMAN T 2: DELIVERY NEEDED 1 Warning(s) 12/20/2012 06:01 PM 0 Alarms(s) Overview Tank Overview Print (0) TANK 1: reg TANK 2: diesel Home Fuel Volume 3655 Fuel Volume 1600 Fuel Height 38.6 Fuel Height 20.6...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beispiel TLS450PLUS Startbildschirm – 1 Tank überwacht, 1 Warnung ..................1 TLS450PLUS-Statusanzeigen an der Frontkonsole ....................... 1 Beispiel für Statusleisten-Benachrichtigungen ........................2 Systemsymbole ................................. 2 Sichere Anmeldung ..............................4 Workflow Wizard ................................ 5 TLS450PLUS Komm-Ports – Menü>Setup>Communication ..................... 6 Tabelle 1 - Konfigurierbare (k) / Nicht-konfigurierbare (nk) Ports Für Komm-Module In Komm-Slots 1 - 3 ........... -
Seite 3: Beispiel Tls450Plus Startbildschirm - 1 Tank Überwacht, 1 Warnung
Seite 1 Beispiel TLS450PLUS Startbildschirm – 1 Tank Systemdatum und Zeit 20.12.2012, 18:01 überwacht, 1 Warnung Brotkrumen – Übersicht Tank-Übersicht Menüpfad zum aktuellen Bildschirm Datum und Zeit – berühren Sie eine vorherige Registerkarte, um zum Dialogfeld „Menüauswahl“ zurückzukehren. T 1: LIEFERUNG ERFORD. 1 Warnung(en) 20.12.2012, 18:01 0 Alarm(e) -
Seite 4: Beispiel Für Statusleisten-Benachrichtigungen
Seite 2 Beispiel für Statusleisten-Benachrichtigungen SPEICHERN 0 Warnung(en) Systemmeldungsleiste 0 Alarm(e) Aufgaben. SYSTEMSTATUS Konsole eingeschaltet und 0 Warnung(en) 0 Alarm(e) keine Warnungen oder Alarme vom System. Systemsymbole Etwas muss gelesen und/ PM 8: SETUP DATENWARNUNG 1 Warnung(en) Startbildschirm – Hiermit navigieren Sie zum Startbildschirm. 0 Alarm(e) oder überprüft werden. - Seite 5 Seite 3 Feldname* Ein Sternchen (*) neben einem Feld weist darauf hin, Systemsymbole (Fortsetzung) dass Sie in diesem Feld einen Eintrag geändert haben, bevor Sie die Durch Berühren legen Sie den aktuellen Bildschirm als Änderung in einem Dialogfenster bestätigt oder gespeichert haben. Startbildschirm fest.
-
Seite 6: Sichere Anmeldung
Seite 4 Tank Ethernet Sonde Relais Port Benutzername: Gerät Passwort: Externer Sensor Drucker Seriell Eing. Port Login Löschen Sichere Anmeldung [Falls die Sicherheitsfunktion der Konsole aktiviert ist] – Login Berühren Sie die Schaltfläche „Login“, um sich als Benutzer anzumelden. Sobald der obige Bildschirm angezeigt wird, können Sie sich mit Ihrem Benutzernamen und Passwort anmelden. -
Seite 7: Workflow Wizard
Sie auf Ihr Benutzerkonto zugreifen können. Workflow Wizard Der Workflow Wizard ist eine Anwendung in der TLS-450PLUS, die den Benutzer während der ersten Inbetriebnahme der Konsole durch die von Veeder-Root empfohlenen Setup-Bildschirme führt. Sie können Workflow Wizard Setup aufrufen durch Berühren von... -
Seite 8: Tls450Plus Komm-Ports - Menü>Setup>Communication
Seite 6 TLS450PLUS Komm-Ports – Menü>Setup>Communication Vorderseite der Konsole Abbildung 1 zeigt die Positionen der Plug-in-Module der Konsole und die in den beiden Einschüben der Konsole erlaubte maximale Anzahl. Komm-Einschub und Modul- Einschub. Ein- und Ausgangs-Leitungen der Komm-Module der Konsole sind mit den Steckverbindern an jeder Modul- Endplatte verbunden und durch eine Öffnung im Sockel der Port 1 Konsole zugänglich. - Seite 9 Seite 7 Tabelle 1 - Konfigurierbare (k) / Nicht-konfigurierbare (nk) Ports Für Komm-Module In Komm-Slots 1 - 3 Slot 1 Slot 2 Slot 3 Port Port Port Kommuni- Komm-Module kationstyp RS-232 Single-Port (auch Anwendungen für EDIM, Satellite S-SAT und Satellite H-JBox.) RS-232 Dual-Port (auch Anwendungen für EDIM, Satellite S-SAT und Satellite H-JBox.) RS-485 Single-Port Seriell...
-
Seite 10: Port-Zuordnungen Für Feste Komm-Module In Den Komm-Slots 4 Und 5
Seite 8 Port-Zuordnungen Für Feste Komm-Module In Den Komm-Slots 4 und 5 Ethernet-Ports: (1) obere USB-Ports: (1) oberer, (2) unterer Vorderseite der Konsole Ports für zukünftige Erweiterung Ethernet-Port 2: mittlerer und unterer geschaltet Komm-Slots... -
Seite 11: On Board-Hilfe Verwenden
Seite 9 • Zum Erweitern ( ) oder Schließen ( ) eines Buchs berühren Sie das On Board-Hilfe verwenden Buchsymbol einmal. Hinweis: On Board-Hilfe bezieht sich auf mehrere • Wenn Sie in einem Buch zu einem Thema ( ) gehen möchten, Konsolentypen, nicht alle Hilfe-Funktionen sind auf allen berühren Sie das Buch schnell zweimal. -
Seite 12: On Board-Hilfethemen Von Interesse - Handlungen>Hilfe
• Grundlegende Informationen zu ATGs – In diesem Hilfe-Abschnitt (Grenzwert)-Einstellungen an. werden die Grundlagen zu ATGs (Automatic Tank Gauges - automatischen Tankfüllstand-Messgeräten) beschrieben, wie sie von Veeder-Root eingesetzt werden. • Konfiguration und Wartung – Dieser Hilfe-Abschnitt enthält Volle Menge (Ref.) Erläuterungen zu Komm-Ports, zur anfänglichen Konsolen-Setup- Max. -
Seite 13: Einen Ethernet-Port Konfigurieren
Seite 11 Einen Ethernet-Port konfigurieren - Backup-Daten – Menü>Software-Upgrade>DB-Backup Menü>Setup>Communication>Ethernet Port Systemstatus 0 Warnung(en) 20.12.2012, 18:01 0 Alarm(e) Software-Wartung DB-Backup Druck (0) Systemstatus 0 Warnung(en) 20.12.2012, 18:01 0 Alarm(e) Druck (0) Setup Kommunikation Ethernet-Port Home Aktuelle Version 1.gB 230.4 Home Verfügbare Version Nicht verfügbar IP Adresstyp... -
Seite 14: Software-Version
Seite 12 Sie sollten wöchentlich ein Datenbank-Backup durchführen. Software-Download – Menü>Software-Upgrade> Download Software-Version – Menü>Übersicht>Info Systemstatus 0 Warnung(en) 20.12.2012, 18:01 Systemstatus 0 Warnung(en) 20.12.2012, 18:01 0 Alarm(e) 0 Alarm(e) Druck (0) Software-Wartung Download Druck (0) Übersicht Information Home Aktuelle Version 1.gB 230.4 Home Konsole Seriennr. -
Seite 15: Pfade Zu Häufig Verwendeten Bildschirmen
Seite 13 Pfade zu häufig verwendeten Bildschirmen Etikettierte Lieferung - Menü>Protokolle>Etikettierte Lieferung Alarm-Definitionen - Upgrade für Funktionen - Handlungen>Hilfe>Show TOC>Home>Troubleshooting> Menü>Software Maintenance>Upgrade für Funktionen Alarme und Warnungen Kundenalarmzeichen anzeigen - Die Bildschirmtastatur verwenden - Menü>Setup>Kundenalarme>Show Handlungen>Hilfe>Show TOC>Home>How To Use On- Screen Keyboard Einen Drucker konfigurieren- Menü>Setup>Drucker... -
Seite 16: Wechseln Des Druckerpapiers
Seite 14 Wechseln des Druckerpapiers Den Druckerdeckel (1) nach unten klappen und den Freigabehebel (2) für den Papiervorschub nach unten drücken. Entfernen Sie die Papierrolle. Setzen Sie die Rolle so in den Papierschacht ein, dass das Ende des Papiers von der Unterseite der Rolle zu Ihnen zeigt. - Seite 17 Seite 15...
- Seite 18 For technical support, sales or other assistance, please visit: www.veeder.com...
- Seite 19 Seite 17...
- Seite 20 Garantien der Marktfähigkeit und der Eignung für einen bestimmten Zweck. _______________________________ Form Number: Veeder-Root ist nicht haftbar für hierin enthaltene Fehler oder für beiläufige Schäden oder Folgeschäden im Zusammenhang mit der __________________________________ Serien-Nr.: Bereitstellung, der Funktion oder der Nutzung dieser Veröffentlichung.
