GIRA
Funk-Telefonwählgerät AWUG
Info
Gebrauchsanweisung
Hinweis!
1. Installieren Sie das Funk-Telefonwählgerät in jedem Fall am Hauptanschluß der
Telefonanlage. Eine bestehende Telefonverbindung wird im Alarmfall von dem Funk-
Telefonwählgerät unterbrochen.
2. Informieren Sie den Sicherheitsdienst vor der Inbetriebnahme telefonisch, daß Sie die
Installation eines Funk-Telefonwählgerätes vornehmen.
2 Montageort
Plazieren Sie das Funk-Telefonwählgerät AWUG (Automatisches Wähl- und Übertragungsgerät) so,
daß die TAE Anschlußdose von dem Gehäuseunterteil möglichst überbaut wird.
3 Montage
Führen Sie folgende Arbeitsschritte bei der Montage des Funk-Telefonwählgerätes AWUG durch:
1. Legen Sie den optimalen Montageort des Funk-Telefonwählgerät AWUG fest.
2. Schrauben Sie das Gehäuse auf und heben Sie den Deckel vorsichtig vom Gehäuseunterteil ab.
3. Zeichnen Sie die Bohrlöcher mit der beiliegenden Bohrschablone an.
4. Bohren Sie die Löcher (Ø 6mm ) am vorgesehenen Montageort und setzen Sie die mitgelieferten
Dübel ein.
5. Montieren Sie das Gehäuserückteil des Funk-Telefonwählgerät AWUG mit den im Lieferumfang
enthaltenen Schrauben.
6. Stecken Sie das Verbindungskabel zur TAE-Dose in den linken Anschluß „N" (siehe hierzu Bild 2).
Akkusicherung

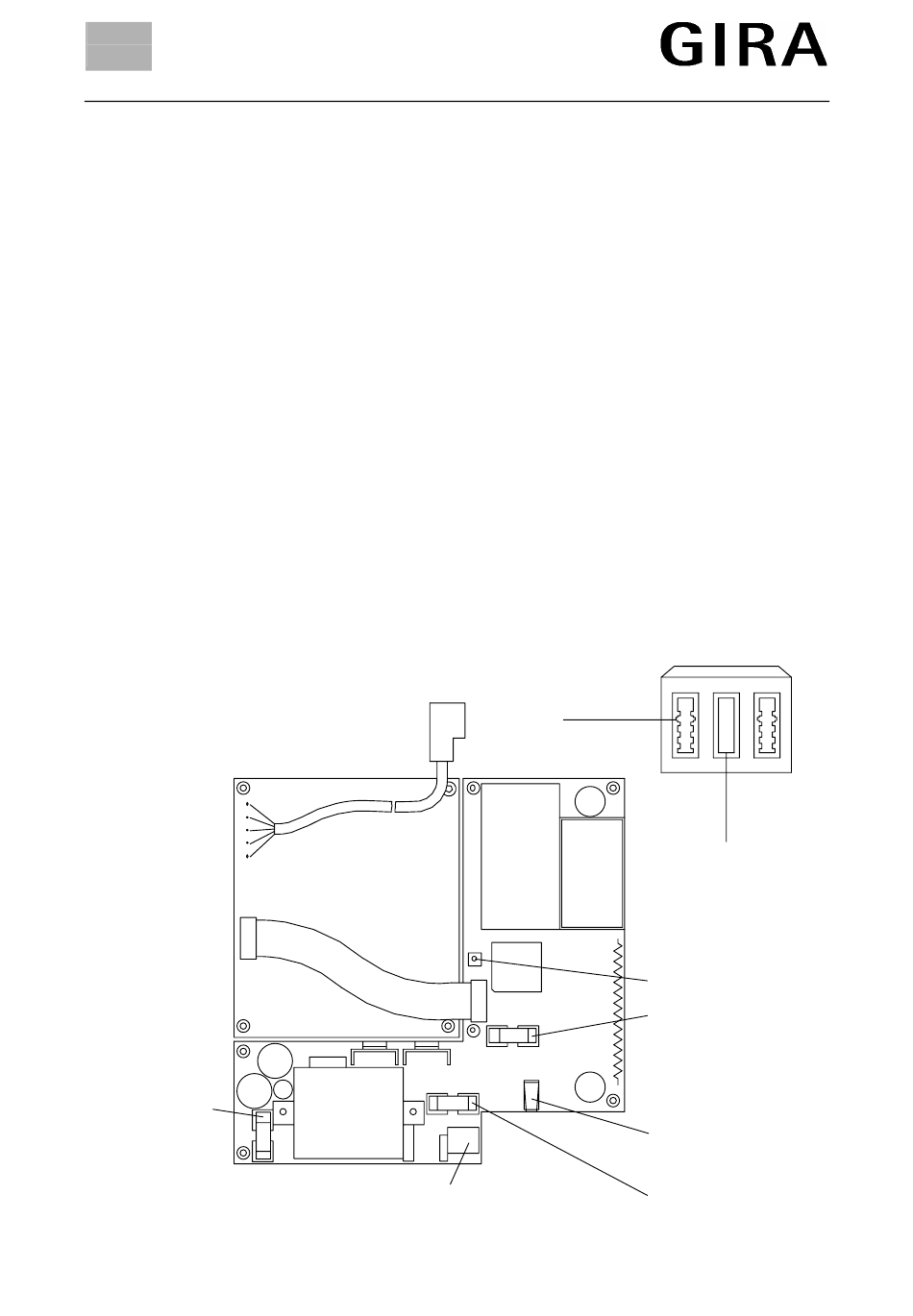

Bild 2: Anschlußplatine der Funk-Unterzentrale
Funk-Telefonwählgerät AWUG
Wählgeräteplatine
0, 08A T
Trafo
2A T
Netz ansc hluss
20/00
z ur TAE Dos e
Sender
Emp fä nge r
RESET
0,1A T
TAE-DOSE
N
F
N
Telefon
Resettaster
Sicherung TWG
Sabotageschalter
Netzsicherung
