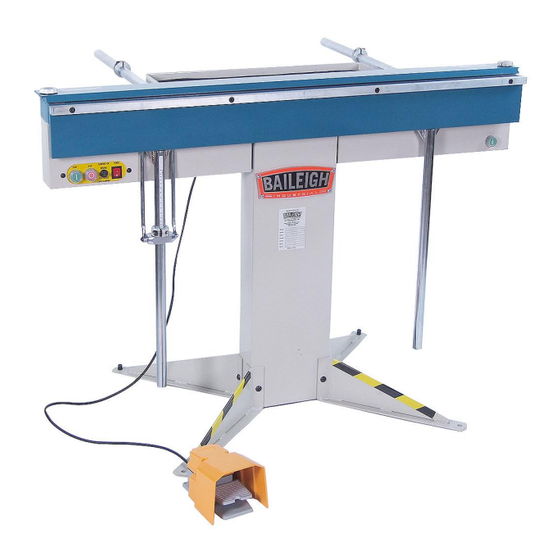

Baileigh BB-4816M Bedienungsanleitung
Magnetische abkantmaschine
Verwandte Anleitungen für Baileigh BB-4816M
Inhaltszusammenfassung für Baileigh BB-4816M
- Seite 1 BEDIENUNGSANLEITUNG MAGNETISCHE ABKANTMASCHINE Modell: BB-4816M Baileigh Industrial GmbH Hofener Straße 64 70736-Fellbach Telefon: +49 (0)711 342 48 168 Fax: +49 (0)711 508 9208 info@baileighindustrial.de www.baileighindustrial.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERHZEICHNIS Vorwort / Beschreibung / Allgemeine Hinweise Sicherheitshinweise Sicherheitsvorkehrungen Technische Daten Funktionsmerkmale der Maschine Abmessungen Maschine transportieren und anheben Überprüfung des Lieferumfangs Reinigung Maschine montieren Füße anbringen Werkzeugablage und Stützen des Hinteranschlags Fußschalter Maschine aufstellen Ausrichten Betrieb der Maschine Blech biegen Dicke Werkstücke Biegezugabe Biegeformen... -
Seite 4: Beschreibung
Unsere technischen Mitarbeiter werden Sie nach besten Kräften unterstützen, um Ihre Maschine wieder in Gang zu bringen. BESCHREIBUNG Die einzigartige magnetische Abkantmaschine BB-4816M von Baileigh Industrial bietet im Unterschied zu einer herkömmlichen Abkantpresse unzählige Biegemöglichkeiten. Ein leistungsstarker Elektromagnet im Biegebett, der durch ein Fußpedal oder einen Druckknopf aktiviert wird, drückt einen Klemmbalken aus Flussstahl durch die... -
Seite 5: Allgemeine Hinweise
Forderungen gegenüber der Versicherung und fordern Sie unverzüglich das Transportunternehmen auf, den Schaden in Augenschein zu nehmen. Informieren Sie außerdem Baileigh Industrial über die unerwartete Feststellung. Unterbrechen Sie die Installation der Maschine. Sie können durch Einhaltung der Wartungsanleitung sicherstellen, dass Ihre Maschine jederzeit einwandfrei und effizient funktioniert. -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE DIE SICHERHEITSHINWEISE SIND IN DEM VORLIEGENDEN HANDBUCH DURCH VERSCHIEDENE SYMBOLE GEKENNZEICHNET, MIT DENEN SIE SICH VERTRAUT MACHEN SOLLTEN. Diese Zeichen weist grundsätzlich auf ein Sicherheitsrisiko hin. Wenn Sie dieses Symbol an der Maschine oder in diesem Handbuch sehen, ACHTEN SIE BESONDERS AUF MÖGLICHE VERLETZUNGSGEFAHREN. -
Seite 7: Augen Schützen
AUGEN SCHÜTZEN Tragen Sie eine Schutzbrille oder einen geeigneten Augenschutz, wenn Sie an oder in unmittelbarer Umgebung der Maschine arbeiten. EINKLEMM- /QUETSCHGEFAHR Achten Sie darauf, dass Ihre Finger und Hände nicht zwischen die Biegewange und das Biegebett geraten. Dies könnte zu schwerwiegenden Verletzungen führen. - Seite 8 Zusätzliche Sicherheitsvorkehrungen Verwendung von Hebewerkzeug. Achten Sie darauf, dass Sie keine deckengeführten Strom- oder Gas-/Wasserleitungen, Beleuchtungselemente, usw. berühren. Werkzeug entfernen. Vergewissern Sie sich vor Inbetriebnahme der Maschine, dass sich keine Werkzeuge mehr in oder auf der Maschine befinden. Arbeitsbereich sauber halten. Nicht aufgeräumte Bereiche erhöhen die Verletzungsgefahr. Überlastung der Maschine.
-
Seite 9: Technische Daten
TECHNISCHE DATEN Biegelänge 1219 mm Stärke des zu biegenden Materials Flussstahl 1,6 mm Edelstahl 0,90 mm Spannkraft 6 Tonnen Unterbau Stahlschweißkonstruktion, zweiteilig Elektrik 240 V, einphasig, 50 Hz Stromverbrauch 12 A Tiefe der herzustellenden Wanne Unbegrenzt Versandabmessungen 1338 mm x 1118 mm x 381 mm Versandgewicht 210 kg FUNKTIONSMERKMALE DER MASCHINE... -
Seite 10: Abmessungen Der Maschine
ABMESSUNGEN DER MASCHINE... -
Seite 11: Maschine Transportieren Und Anheben
Sicherheits- und Arbeitsabstand vorhanden ist. Abbildung 2 Bei Transport mit Umverpackung Gabelstapler oder Hubwagen verwenden. Ihre magnetische Abkantmaschine BB-4816M von Baileigh Industrial wird komplett auf einer Holzpalette versandt. Vergewissern Sie sich beim Anheben der montierten Maschine, dass das Gewicht gleichmäßig von mindestens zwei Seilen gehalten wird, die jeweils eine Tragfähigkeit von mind. -
Seite 12: Auspacken Und Inhalt Überprüfen
AUSPACKEN UND INHALT ÜBERPRÜFEN Nehmen Sie alle Teile aus der Transportverpackung und überprüfen Sie jedes Teil sorgfältig. Vergewissern Sie sich, dass alle erforderlichen Teile vorliegen, bevor Sie das Verpackungsmaterial entsorgen. - Seite 13 Bezeichnung Anzahl Maschinengestell Fußschalter Hintere Füße Vordere Füße Werkzeugablage Hintere Anschlagringe Hintere Anschlagstangen Schmaler Klemmbalken Gekerbter Klemmbalken, lang Breiter Klemmbalken, lang Breiter Klemmbalken, kurz Segmentierter Klemmbalken Kleinteile...
-
Seite 14: Reinigung
REINIGUNG Zum Schutz vor Korrosion wird Ihre Maschine mit einer Wachsölbeschichtung sowie mit Schmierfett auf den frei liegenden, nicht lackierten Metalloberflächen ausgeliefert. Entfernen Sie diese Schutzbeschichtung mit einem Entfettungsmittel oder einem Reiniger auf Lösungsmittelbasis. Für eine gründliche Reinigung müssen manche Teile von Zeit zu Zeit demontiert werden. -
Seite 15: Maschine Montieren
Halbrundkopfschrauben. Die beiden Füße mit dem Sicherheitsklebe-band sind für die Vorderseite der Maschine bestimmt (auf der sich auch das Baileigh-Logo befindet). Ziehen Sie die Schrauben fest an. Legen Sie die Abb. 3 Maschine mit Hilfe einer Hebevorrichtung vorsichtig auf die Seite und stellen Sie sie anschließend auf die... -
Seite 16: Maschine Aufstellen
MASCHINE AUFSTELLEN ACHTUNG: DIE MASCHINE DARF NUR VON EINEM ELEKTRIKER AN DIE STROMVERSORGUNG ANGESCHLOSSEN WERDEN ! Ihre Baileigh-Maschine ist CE-zertifiziert. Vergewissern Sie sich, dass die verfügbare Netzspannung der technischen Spezifikation der Abkantmaschine entspricht (siehe Typenschild am Maschinensockel). WARNUNG Vergewissern Sie sich zur Vermeidung von Stromschlägen, dass der Schutzleiter (grün) ordnungsgemäß... -
Seite 17: Betrieb Der Maschine
BETRIEB DER MASCHINE Hinweis: Starten Sie die Maschine NICHT, wenn sich kein Material zwischen dem Klemmbalken und dem magnetischen Biegebett befindet. Nach der Freigabe des Elektromagneten kann der Klemmbalken noch durch eine Rest-Magnetkraft festgehalten werden. Blech biegen 1. Wenn Sie die Klemmbalken mit den Ausrichtkugeln verwenden, achten Sie darauf, dass diese korrekt in den entsprechenden Aufnahmen der Arbeitsauflage sitzen (Abb. - Seite 18 Abbildung 8 6. Am linken Griff befindet sich eine Winkelanzeige (s. Abb. 9). Biegen Sie das Werkstück wegen der Rückfederung etwas stärker als der tatsächlich erforderliche Biegewinkel (siehe auch Abschnitt Rückfederung, unten). Mit Hilfe des Einstellrings, der sich auf diesem Anzeigeschaft befindet, können Sie den gewünschten Winkel einstellen und somit bei weiteren Biegevorgängen duplizieren.
-
Seite 19: Dicke Werkstücke
Dicke Werkstücke Beim Biegen einer schmalen Lippe an einem dicken Werkstück empfiehlt es sich, ein zusätzliches Blech als "Füllmaterial" unter den Klemmbalken zu legen (siehe Abb. 11). Werkstück Füllmaterial Abbildung 11 Biegezugabe Beim Biegen von Blech muss die Gesamtlänge jeder Biegung berücksichtigt werden, um präzise Ergebnisse zu erzielen. -
Seite 20: Biegeformen
Biegeformen Gerollte Kante Stufen Kasten Falz Geschlossener Kanal Rippen Winkelbiegung Verstärkungsrippe ACHTUNG Achten Sie bei der Bearbeitung großer und schwerer Bleche immer auf eine sichere Abstützung. Rückfederung Die Rückfederung oder elastische Rückstellung resultiert aus dem Bestreben des Metalls, nach der Zug- und Druckbeanspruchung wieder seine ursprüngliche Form einzunehmen. Sobald die Biegewange entfernt und das Werkstück freigegeben wird, erfolgt eine Entspannung des Werkstücks, bei der sich der gebogene Abschnitt des Werkstücks wieder leicht in Richtung der ursprünglichen Form zurückverformt. -
Seite 21: Technische Unterstützung
MATERIALAUSWAHL ACHTUNG Der Kunde trägt die Verantwortung dafür, dass die auf der Maschine zu bearbeitenden Werkstoffe KEINE Gefahr für die Bediener der Maschine oder für sonstiges Personal darstellen. Bei der Materialauswahl sind folgende Aspekte zu berücksichtigen: Das Material muss sauber und trocken sein (kein Öl). ... - Seite 22 2. Entfernen Sie nun den Klemmbalken, führen Sie die Biegewange wieder nach oben und setzen Sie den Biegevorgang entsprechend Abb. 12 fort (kein Einspannen erforderlich). 3. Wenn Sie das Material noch flacher pressen wollen, schieben Sie das Werkstück ca. 13 mm Abbildung 13 nach vorn und spannen Sie es dann mit dem Klemmbalken magnetisch ein (Abb.
-
Seite 23: Kästen Mit Hilfe Der Kurzen Klemmbalken Herstellen
Kästen mit Hilfe der kurzen Klemmbalken herstellen Führen Sie die ersten beiden Biegungen mit einem langen Klemmbalken durch. Wählen Sie einen oder mehrere der kurzen Klemmbalken für die gegenüber liegenden Biegungen aus (s. Abb. 16). Dieses Verfahren eignet sich vor allem für tiefe Kästen. Die Klemmbalken können nebeneinander gelegt oder zusammengeheftet werden, um mehrere Kästen mit denselben Abmessungen herzustellen. -
Seite 24: Schmierung, Wartung Und Einstellungen
SCHMIERUNG, WARTUNG UND EINSTELLUNGEN DIE WARTUNG SOLLTE IN REGELMÄSSIGEN ABSTÄNDEN DURCH QUALIFZIERTE MITARBEITER DURCHGEFÜHRT WERDEN. ACHTUNG: Befolgen Sie bei Arbeiten an der Maschine immer die betreffenden Sicherheitshinweise. Täglich auf ordnungsgemäßen Zustand kontrollieren; etwaige Mängel sofort beheben. Täglich alle Muttern und Schrauben überprüfen, ggf. nachziehen. ... -
Seite 25: Genauigkeit Der Maschine Kontrollieren
Genauigkeit der Maschine kontrollieren Nur wenn die Arbeitsflächen der Biegewange und die Biegekante des Klemmbalkens gerade sind, erzielen Sie mit der Abkantmaschine BB-4816M von Baileigh Industrial dauerhaft präzise Biegeergebnisse. Diese beiden Flächen müssen außerdem parallel zueinander verlaufen. Überprüfen Sie dies regelmäßig mit einem Kantenlineal. -
Seite 26: Schaltschrank
SCHALTSCHRANK Schaltschrank, ohne Abdeckung Spannungstests Wechselstrom Gleichstrom Referenzpunkt Jeder blauer Leiter Jeder schwarze Leiter Testpunkt Leicht eingespannt 240V AC 25V AC +25V DC +25V DC -300V DC Voll eingespannt 240 V AC 240V AC +215V DC +215V DC +215V DC... -
Seite 27: Schaltplan
SCHALTPLAN... - Seite 28 BB-4816M – TEILELISTE Bezeichnung Menge Bezeichnung Menge Schraube M6 x 25 Vordere Füße Winkel Schraube M10 x 20 Schraube M8 x 20 Hintere Füße Gerader Stift 12 x 100 Mutter M8 Schraube M8 x 20 Schraube M8 x 25 Schraube M5 x 4 Säule...
-
Seite 29: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 30: Fehlersuche Und -Behebung
FEHLERSUCHE UND -BEHEBUNG FEHLER MÖGLICHE URSACHE GEGENMASSNAHME Maschine nicht Maschine nicht mit Stromnetz Stromanschluss durch funktionsfähig verbunden. Elektriker überprüfen lassen. Hauptschalter nicht eingeschaltet. Schalter in Position ON bringen. Lampe muss leuchten. Maschine heiß und überlastet. Maschine abkühlen lassen, dann erneut starten. Biegewange vor Start der Maschine Biegewange erst nach Starten angehoben. - Seite 31 Baileigh Industrial GmbH Hofener Straße 64 70736 Fellbach Baden-Württemberg Deutschland Telefon: +49 (0)711 342 48 168 Fax: +49 (0)711 508 9028 E-Mail: info@baileighindustrial.de BAILEIGH Industrial Limited ULLWOOD LOSE LDERMANS REEN NDUSTRIAL STATE OVENTRY IDLANDS CV2 2SS NITED INGDOM Telephone: +44 (0)2476 619 267 : +44 (0)2476 619 276 www.baileighindustrial.co.uk...
