Speicheranschlüsse (DIMM1/DIMM2)
Abdeckung
Entfernen der Abdeckung
1
Folgen Sie den Anweisungen unter
2
So entfernen Sie die Abdeckung:
a

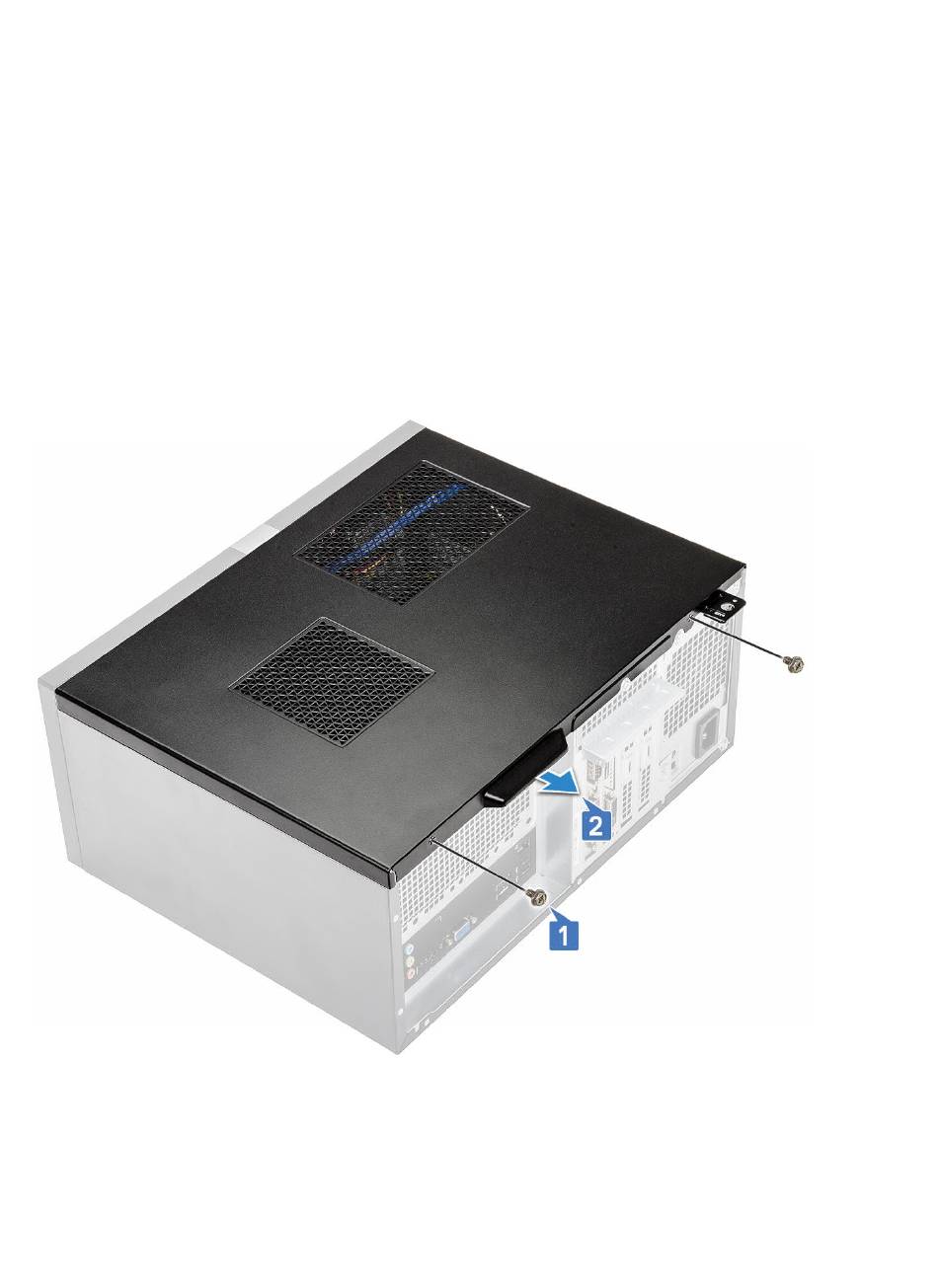

Entfernen Sie die zwei Schrauben (6-32x6,35), mit denen die Abdeckung am Computer befestigt ist [1] und heben Sie die
Abdeckung aus dem System [2].
b Heben Sie die Abdeckung aus dem System.
Vor der Arbeit an Komponenten im Inneren des
Computers.
