Johansson Profiler Lite 6601 Bedienungsanleitung

Programmierbarer mehrkanal-filter-verstärker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

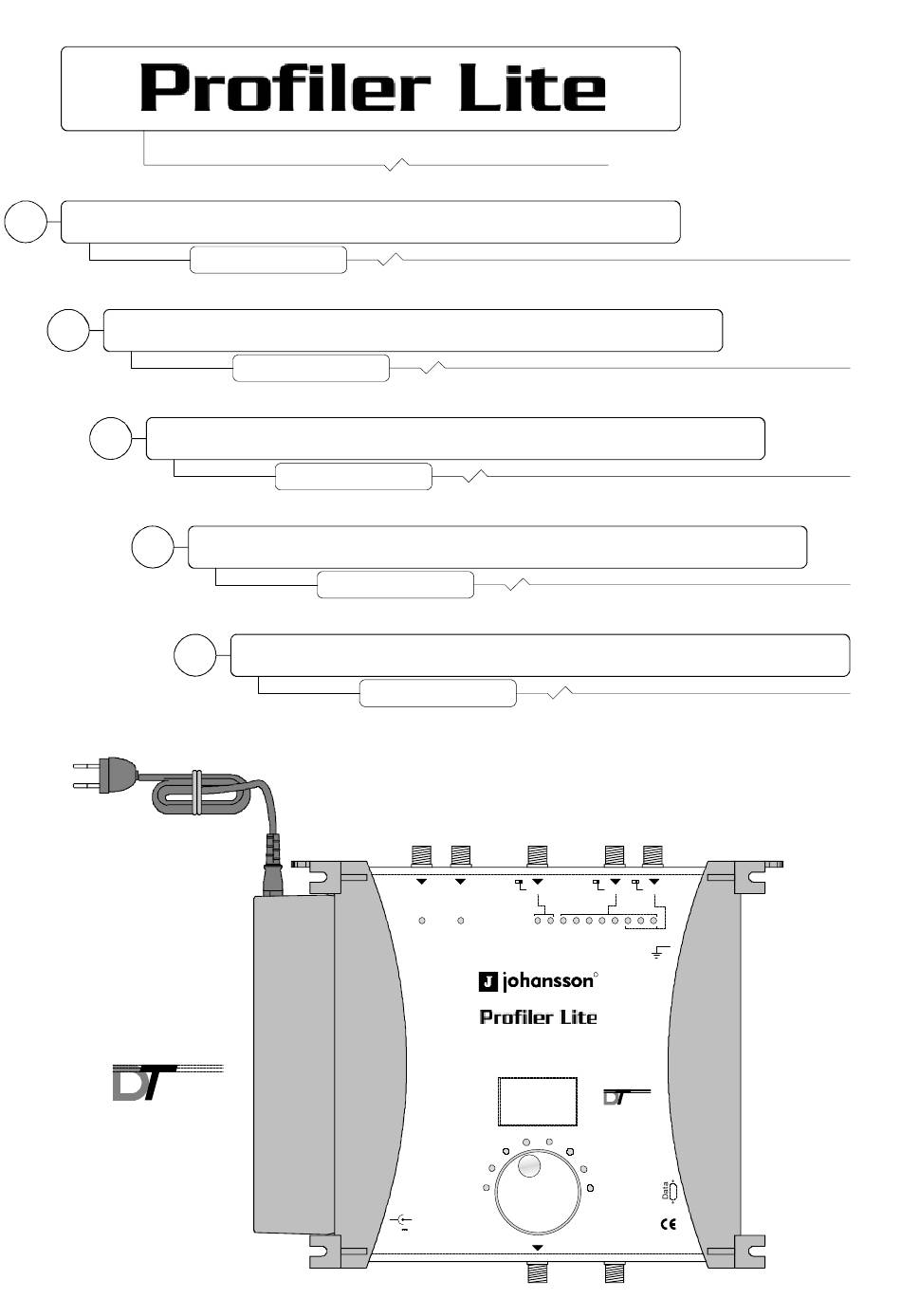

Multi Channel Programmable Filter-Amplifier
GB
F
Filtre-amplificateur Programmable Multi-Canaux
Filtro-Amplificador Programable Multicanal
ES
FI
Digital
Terrestrial
User Manual
Mode d'emploi
Manual de Usuario
Kiinteistön ohjelmoitava vahvistinkeskus
Käyttöohje
DE
Programmierbarer Mehrkanal-Filter-Verstärker
Bedienungsanleitung
B I-II
B III
UHF1
24V
I-II
III
1
MULTI CHANNEL
PROGRAMMABLE FILTER-AMPLIFIER
Stop Channel
Start Channel
Select Filter
Split UHF
+
15V
IN
Output
6601 / 6601A / 6601UK
UHF2
UHF3
24V
24V
2
3
4
5
6
7
8
9
10
UHF Clusters
GND
R
Digital
Terrestrial
Ref.: 6601
Manual Level
Auto Level
Data Import
Exit
Test
(-30 dB)
3
21
39
57
75

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Johansson Profiler Lite 6601

Inhaltszusammenfassung für Johansson Profiler Lite 6601

  • Seite 1 6601 / 6601A / 6601UK Multi Channel Programmable Filter-Amplifier User Manual Filtre-amplificateur Programmable Multi-Canaux Mode d'emploi Filtro-Amplificador Programable Multicanal Manual de Usuario Kiinteistön ohjelmoitava vahvistinkeskus Käyttöohje Programmierbarer Mehrkanal-Filter-Verstärker Bedienungsanleitung B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial...
  • Seite 3 Multi Channel Programmable Filter-Amplifier User Manual B I-II B III UHF1 UHF2 UHF3 I-II Digital UHF Clusters Terrestrial MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test...
  • Seite 4 UK-version 6601UK Multi Channel Programmable Filter-Amplifier User Manual B II B III UHF1 UHF2 UHF3 Digital Terrestrial UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial Ref.: 6601UK Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test...

  • Seite 5: Safety Instructions

    SAFETY INSTRUCTIONS Read carefully these instructions before connecting the unit. The operating voltage is indicated on the adapter. To prevent fire, short circuit, shock hazard: Do not expose the unit to rain or moisture. Install the unit in a dry location without infiltration or condensation of water. Do not expose it to dripping or splashing.
  • Seite 6 DESCRIPTION BI-FM BIII / DAB UHF1 UHF2 UHF3 (UK version = FM) Mains 230-240V~ LEDs for Inputs and Clusters Grounding 2 Digit Display DSUB9 Connector Rotary / Push Button Mode / Function LEDs Output Test Output...

  • Seite 7: Operation

    OPERATION All parameters are set with the rotary push button. Each function and parameters are shown on 2 digits display and different LEDs . Programming Enter programming mode - Make all the necessary connections and connect amplifier to mains. The software version is displayed, followed by a dot.
  • Seite 8 Repeat this section to set all parameters - Turn the button to select the desired mode. = green LED Mode is indicated with a GREEN colored LED. = red LED - Push the rotary button to enter the selected mode. The LED is now RED colored.
  • Seite 9 CLUSTER PROGRAMMING Setting clusters / UHF input - The amplifier has 3 UHF inputs which are splitted over 10 clusters. There are three possible configurations : Input UHF1 UHF2 UHF3 UHF1 clusters are indicated by the YELLOW LEDs n° 1 and 2. Number of UHF2 clusters are indicated by the RED LEDs n°...
  • Seite 10 Setting channels / cluster Each cluster has a bandwidth which can be programmed from 1 to 7 channels : To set the channel(s) per cluster : In the following example cluster 1 is set for channel 22 to channel 26. - Turn the button to select the Select Filter mode.
  • Seite 11 Notes : - Single channel mode : When the Start Channel is selected, the Stop Channel is automatically set at the same value. Start Channel - Park function : to switch off the cluster, select Start Channel and set 00. The Stop Channel goes automaticaly to 00.
  • Seite 12 To check the channel settings of each cluster : - Turn the rotary button to select Select Filter. Select Filter The LED is GREEN. - Push the rotary button to enter the selected mode. Select Filter The LED is now RED colored. - Turn the button to choose the cluster to be checked.

  • Seite 13: Level Adjustment

    LEVEL ADJUSTMENT Levels are manually set for each input and / or automatically for the UHF clusters. Automatic level setting The levels of BI-II / BIII are not processed in the Auto Level function. - Turn the button to choose the Auto Level. Auto level The LED is GREEN.
  • Seite 14 After automatic level setting procedure, the general level of the UHF signals can be adjusted from +10 dB to -9 dB in steps of 1 dB. General UHF level setting - Select all the clusters and VHF-UHF. - Turn the button to choose the Select Filter mode. Select Filter The LED is green.
  • Seite 15 Manually level setting To set manually the level. - Select the desired input or cluster. Example : setting the level of BI-II (UK version = BII) - Turn the button to choose the Select Filter mode. Select Filter The LED is green. - Push the rotary button to enter the selected mode.
  • Seite 16 To switch off the UHF input amplifier. - Select the input to be attenuated. - Turn the button to select the Select Filter mode. Select Filter The LED is GREEN. - Push the rotary button to enter the selected mode. Select Filter The LED is now RED colored.

  • Seite 17: Copy Function

    COPY FUNCTION This function allows to transmit all settings from one unit to another unit or import from the memory stick (optional). Copy from unit to unit. B I-II B III UHF1 UHF2 UHF3 B I-II B III UHF1 UHF2 UHF3 I-II I-II...
  • Seite 18 Copy from Memory Stick ref. 6604 (optional). B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Data Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level 6604 Select Filter Data Import PROFILER Split UHF Exit Orange :...

  • Seite 19: General Reset

    GENERAL RESET This function can reset all clusters and attenuators to zero. Note : security code is not reset. - Disconnect the mains power. B I-II B III UHF1 UHF2 UHF3 I-II 9 10 UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER D igital Terrestrial Ref.: 6601...

  • Seite 20: Block Diagram

    BLOCK DIAGRAM BI-II* BIII UHF 1 UHF 2 UHF 3 20 dB input amplifier Att. 20 dB Att. Auto Level 30 dB General Att. 20 dB Test -30 dB * UK version = BII TECHNICAL SPECIFICATIONS Inputs BI-FM* BIII UHF 1 UHF 2 UHF 3 Frequency range (MHz)

  • Seite 21: Specifications

    Filtre-amplificateur Programmable Multi-Canaux Mode d'emploi B I-II B III UHF1 UHF2 UHF3 I-II Digital UHF Clusters Terrestrial MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test (-30 dB)

  • Seite 22: Consignes De Securite

    CONSIGNES DE SECURITE Lire attentivement ces instructions avant le branchement au réseau électrique. La plaque signalétique sur l'alimentation indique la tension de fonctionnement. Afin d'éviter tout risque de court-circuit ou de choc électrique: Ne pas exposer cet appareil à la pluie ou à l'humidité. Installer le produit dans un lieu sec, sans infiltration ni condensation d'eau.
  • Seite 23 DESCRIPTION BI-FM BIII / DAB UHF1 UHF2 UHF3 Secteur 230V~ LED d'indication entrées et clusters Borne de terre Afficheur 2 digit Connecteur DSUB9 Bouton poussoir rotatif LED d'indication Mode / Fonction Sortie Test Sortie...
  • Seite 24 FONCTIONNEMENT Tous les paramètres sont réglés par bouton poussoir rotatif. Chaque fonction et paramètre sont indiqués sur un afficheur à 2 digits et par différentes LED. Programmation Accéder au mode programmation - Faire tous les branchements nécessaires et relier l'amplificateur au secteur. La version du software est affichée suivie d'un point.
  • Seite 25 Répéter cette section pour fixer tous les paramètres - Tourner le bouton pour sélectionner le mode désiré. = LED verte Le mode est indiqué par une LED verte. = LED rouge - Pousser sur le bouton rotatif pour accéder au mode sélectionné. La LED est à...
  • Seite 26 PROGRAMMATION DES CLUSTERS Configurer les clusters par entrée UHF - L'amplificateur possède 3 entrées UHF pour 10 clusters. Il y a 3 configurations possibles : Entrée UHF1 UHF2 UHF3 Les clusters UHF1 sont indiqués par les LED JAUNES n° 1 et 2. Nombre de Les clusters UHF2 sont indiqués par les LED ROUGES n°...
  • Seite 27 Configurer les canaux par cluster Chaque cluster a une largeur de bande programmable de 1 à 7 canaux : Pour configurer les canaux par cluster : Dans l'exemple suivant le cluster 1 est réglé du canal 22 au canal 26. - Tourner le bouton pour sélectionner le mode Select Filter.
  • Seite 28 Remarques : - Mode monocanal : lorsque le mode Start Channel (Canal de Début) est sélectionné, le Canal de Fin (Stop Channel) est automatiquement mis sur la même valeur. Start Channel - Pour désactiver un cluster, sélectionner Start Channel (Canal de Début) et mettre la valeur 00. Le Canal de Fin (Stop Channel) est automatiquement fixé...
  • Seite 29 Pour vérifier les réglages de chaque cluster : - Tourner le bouton pour choisir le mode Select Filter. Select Filter La LED est VERTE - Appuyer sur le bouton rotatif pour accéder au mode sélectionné. Select Filter La LED est à présent ROUGE - Dans ce mode, choisir le cluster à...
  • Seite 30 REGLAGE DU NIVEAU Les niveaux sont réglés manuellement pour chaque entrée et / ou automatiquement pour les clusters UHF. Réglage automatique de niveau Le réglage des niveaux BI-II / BIII n'est pas automatique. - Tourner le bouton pour choisir le mode Auto Level (Niveau Automatique). Auto level La LED est VERTE - Appuyer sur le bouton rotatif pendant plus de 3 secondes pour lancer la procédure de...
  • Seite 31 Après avoir réglé automatiquement le niveau des clusters, le niveau général des signaux UHF peut être réglé de +10 dB à -9 dB par pas de 1 dB. Réglage du niveau général UHF - Sélectionner tous les clusters et VHF-UHF. - Tourner le bouton pour choisir le mode Select Filter.
  • Seite 32 Réglage de niveau manuel Pour régler manuellement le niveau. - Sélectionner l'entrée ou le cluster à régler. Exemple : réglage du niveau BI-II - Tourner le bouton pour choisir le mode Select Filter. Select Filter La LED est VERTE - Appuyer sur le bouton rotatif pour accéder au mode sélectionné. Select Filter La LED est à...
  • Seite 33 Pour désactiver l'amplificateur d'entrée UHF. - Sélectionner l'entrée à atténuer. - Tourner le bouton pour choisir le mode Select Filter. Select Filter La LED est verte - Appuyer le bouton rotatif pour accéder au mode sélectionné. Select Filter La LED est à présent ROUGE - Tourner le bouton jusqu'à...
  • Seite 34 FONCTION COPIE Cette fonction permet de transférer tous les paramètres d'un amplificateur vers un autre, ou d'importer les données du module mémoire (en option). B I-II B III UHF1 UHF2 UHF3 B I-II B III UHF1 UHF2 UHF3 I-II I-II 9 10 UHF Clusters UHF Clusters...
  • Seite 35 Copie à partir du module mémoire réf. 6604 (en option). B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Données Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level 6604 Select Filter Data Import PROFILER Split UHF...

  • Seite 36: Remise A Zero

    REMISE A ZERO Cette fonction permet de remettre à zéro tous les clusters et atténuateurs. Remarque: le code de sécurité n'est pas désactivé lors de cette opération. - Débrancher le cordon d'alimentation. B I-II B III UHF1 UHF2 UHF3 I-II I I I 9 10 UHF Clusters...

  • Seite 37: Schema De Principe

    SCHEMA DE PRINCIPE BI-II BIII UHF 1 UHF 2 UHF 3 amplificateur d'entrée 20 dB Att. 20 dB Att. Niveau 30 dB auto Atténuateur général 20 dB SORTIE Test -30 dB CARACTERISTIQUES TECHNIQUES Entrées BI-FM BIII UHF 1 UHF 2 UHF 3 Gamme de fréquence (MHz) 47-108...
  • Seite 39 FILTRO-AMPLIFICADOR PROGRAMABLE MULTICANAL Manual de Usuario B I-II B III UHF1 UHF2 UHF3 I-II Digital UHF Clusters Terrestrial MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test...

  • Seite 40: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Leer con cuidado estas instrucciones antes de conectar la unidad. El voltaje viene indicado en el adaptador. Para prevenir fuego, corto-circuito, peligro de descargas: No exponga la unidad a la lluvia o humedad. Instale la unidad en un lugar seco sin filtraciones o condensaciones de agua. No la exponga a salpicaduras.
  • Seite 41 DESCRIPCION BI-FM BIII / DAB UHF1 UHF2 UHF3 Corriente Electrica 230V~ LEDs para las Entradas y Clusters Tierra Display de 2 Dígitos Conector DSUB9 Rotativo / Botón de Presión Modo / Función LEDs Salida Test de Salida...
  • Seite 42 OPERACIONES Todos los parámetros son fijados con el botón de presión rotativo. Cada función y parámetros se muestran mediante un display de 2 dígitos y diferentes LEDs. Programación Entrada modo de programación - Realice todas las conexiones necesarias y conecte el amplificador a la corriente. La versión del software sale en el display.
  • Seite 43 Repita esta sección para ajustar todos los parámetros - Gire el botón para seleccionar el modo deseado. El modo está indicado = LED verde con un LED de color = LED rojo verde. - Presione el botón para entrar al modo seleccionado. El LED es ahora rojo.
  • Seite 44 PROGRAMACION CLUSTERS Ajustar clusters / Entradas UHF - El amplificador tiene 3 entradas UHF las cuales están divididas sobre 10 clusters. Hay Tres posibles configuraciones : Entrada UHF1 UHF2 UHF3 Número de UHF1 los clusters están indicados por LEDs AMARILLOS n° 1 y 2 cluster(s) UHF2 los clusters están indicados por LEDs ROJOS n°...
  • Seite 45 Ajustando canales / clusters Cada cluster tiene un ancho de banda el cual puede ser programado desde 1 a 7 canales : Para ajustar el canal o canales por cluster : En el ejemplo siguiente el cluster 1 es ajustado para los canales 22 a 26 - Gire el botón para seleccionar el modo Select Filter (Selección Filtro).
  • Seite 46 Notas : - Modo Monocanal Cuando el canal de comienzo es seleccionado, el canal finalización es ajustado automáticamente con el mismo valor. Start Channel - Función de aparcado : Para desconectar el cluster, seleccione Start Channel (Canal Inicial) y ajuste canal 00. El Stop Channel (Canal Final) ira automáticamente al canal 00.
  • Seite 47 Para comprobar los ajustes de canal por cada cluster. - Gire el botón para seleccionar el modo Select Filter (Selección Filtro). Select Filter El LED está verde. - Presione el botón para entrar en el modo seleccionado. Select Filter El LED está ahora ROJO. - Gire el botón para seleccionar el cluster que desea comprabar.
  • Seite 48 AJUSTE DE NIVEL Los niveles son ajustados manualmente por cada entrada y/o automáticamente para los clusters. Ajuste automático del nivel. Los niveles de BI-II / BIII no se procesan con la función de Nivel Automático. - Gire el botón para seleccionar el modo Auto Level (Nivel Automático). Auto Level El LED está...
  • Seite 49 Cuando el nivel de los clusters ha sido ecualizado individualmente, el nivel general de las señal de UHF puede ser ajustados en pasos de 1 dB desde +10 dB hasta -9 dB. Ajuste general del nivel de UHF. Para ajustar los niveles generales de UHF. Seleccione todos los clusters y VHF-UHF.
  • Seite 50 AJUSTE DE NIVEL Los niveles son ajustados manualmente por cada entrada y / o automáticamente para los clusters. Ajuste manual del nivel. Para ajustar manualmente el nivel. - Seleccione la entrada o cluster deseado. Ejemplo : ajustar el nivel de BI-II. - Gire el botón para seleccionar el modo Select Filter (Selección Filtro).
  • Seite 51 Para desactivar el amplificador de entrada UHF. - Seleccione la entrada que debe atenuarse. - Gire el botón para selecctionar el modo Select Filter (Selección Filtro). Select Filter El LED está verde. - Presione el botón para entrar en el modo seleccionado. Select Filter El LED está...
  • Seite 52 FUNCION COPIA Esta función permite transmitir todos los ajustes desde una unidad a otra unidad o importar desde la memory stick (opcional). B I-II B III UHF1 UHF2 UHF3 B I-II B III UHF1 UHF2 UHF3 Todas las acciones I-II I-II UHF Clusters UHF Clusters...
  • Seite 53 Copia desde la Memory Stick ref. 6604 (opcional). B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Datos Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level 6604 Select Filter Data Import PROFILER Split UHF Exit...
  • Seite 54 RESET GENERAL Esta función puede reestablecer los clusters y los atenuadores al valor cero. Nota: código de seguridad no está reseteado. - Desconecte el cable de red. B I-II B III UHF1 UHF2 UHF3 I-II 9 10 UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestr ial...

  • Seite 55: Diagrama De Bloques

    DIAGRAMA DE BLOQUES BI-II BIII UHF 1 UHF 2 UHF 3 Amplificador de entrada 20 dB Att. 20 dB Att. Nivel Auto 30 dB At. general 20 dB SALIDA Test -30 dB ESPECIFICACIONES TECNICAS Entradas BI-FM BIII UHF 1 UHF 2 UHF 3 Rango de frecuencia (MHz) 47-108...
  • Seite 57 Kiinteistön ohjelmoitava vahvistinkeskus Käyttöohje B I-II B III UHF1 UHF2 UHF3 I-II Digital UHF Clusters Terrestrial MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digi tal Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test (-30 dB)

  • Seite 58: Turvallisuusohjeet

    TURVALLISUUSOHJEET Lue nämä ohjeet huolellisesti ennen laitteen kytkemistä käyttöön. Käyttöjännite on merkitty verkkolaitteeseen. Tulipalon, oikosulun tai sähköiskun estämiseksi toimi seuraavasti: Älä jätä laitetta alttiiksi sateelle tai muulle kosteudelle. Asenna laite kuivaan paikkaan, joka on suojattu vedeltä ja ilmankosteuden tiivistymiseltä. Älä jätä laitetta alttiiksi tippu- tai roiskevedelle. Älä...

  • Seite 59: Laitteen Osat

    LAITTEEN OSAT BI-FM BIII / DAB UHF1 UHF2 UHF3 Verkkoliitäntä 230 V~ Tulojen ja klusterien merkkivalot Maadoitus 2-numeroinen näyttö DSUB9-liitäntä Pyöritettävä/painettava painike Toimintatilan/toimintojen merkkivalot Testilähtöliitäntä Lähtöliitäntä...
  • Seite 60 KÄYTTÖ Kaikki parametrit asetetaan pyöritettävällä painikkeella. 2-numeroinen näyttö ja LED-merkkivalot ilmaisevat valitun toiminnon ja parametrin. Ohjelmointi Siirtyminen ohjelmointi tilaan - Tee kaikki tarvittavat liitännät ja kytke vahvistin sitten pistorasiaan. Ohjelmistoversio tulee näyttöön. Sitten näyttöön tulee piste. - Siirry ohjelmointitilaan painamalla pyöritettävää painiketta yli 3 sekuntia. TÄRKEÄÄ...
  • Seite 61 Aseta kaikki parametrit näin. - Valitse toimintatila kääntämällä painiketta. = vihreä LED VIHREÄ LED ilmaisee toimintatilan. = punainen LED - Siirry valittuun toimintatilaan painamalla painiketta. LED palaa nyt PUNAISENA. - Valitse parametri (tuloliitäntä, ryhma, kanavat, taso) kääntämällä painiketta. Tulojen ja klusterien LEDit I-II UHF Clusters...
  • Seite 62 RYHMA OHJELMOINTI Ryhmien /UHF-tulojen asetus - Vahvistimessa on kolme UHF-tuloliitäntää, joiden kesken jaetaan 10 ryhmien. Mahdollisia asetusyhdistelmiä on kolme: Tulo UHF1 UHF2 UHF3 KELTAISET LEDit 1 ja 2 ilmaisevat UHF1-ryhmien. Ryhmien PUNAISET LEDit 3, 4, 5, 6, 7, 8, 9 ja 10 ilmaisevat UHF2-ryhmien. määrä...
  • Seite 63 Kanavien/ryhma asetus Kunkin klusterin kaistanleveys riittää 1 - 7 kanavan ohjelmointiin. Ryhma kanavien asetus: Seuraavassa esimerkissä ryhma 1 asetetaan kanavat 22 - 26. - Valitse Select Filter -tila kääntämällä painiketta. Select Filter = vihreä LED VIHREÄ LED ilmaisee toimintatilan. = punainen LED - Siirry valittuun toimintatilaan painamalla painiketta.
  • Seite 64 Huomautuksia: - 1-kanavatila: Kun Start Channel -kanava on valittu, sama kanava tulee automaattisesti Stop Channel -kanavaksi. Start Channel - Ryhma poisto käytöstä: Jos haluat kytkeä ryhma pois käytöstä, valitse Start Channel ja aseta kanavaksi 00. Stop Channel -kanavaksi tulee automaattisesti 00. Start Channel - Jos ryhma menevät päällekkäin, näytön pisteet vilkkuvat vuorotellen.
  • Seite 65 Klusterien kanava-asetusten tarkistaminen: - Valitse Select Filter kääntämällä painiketta. Select Filter LED palaa VIHREÄNÄ. - Siirry valittuun toimintatilaan painamalla painiketta. Select Filter LED palaa nyt PUNAISENA. - Valitse tarkistettava klusteri kääntämällä painiketta. UHF Clusters - Asetetut kanavat näkyvät näytössä. Esimerkkejä: Ryhma on poissa käytöstä.
  • Seite 66 TASOJEN SÄÄTÖ Tasot voi asettaa manuaalisesti kullekin tuloliitännälle ja/tai automaattisesti UHF-ryhmien. Tasojen automaattinen asetus Auto Level -toiminto ei käsittele automaattisesti BI-II- eikä BIII-tasoja. - Valitse Auto Level kääntämällä painiketta. Auto level LED palaa VIHREÄNÄ. - Käynnistä Auto Level -toiminto painamalla pyöritettävää painiketta yli 3 sekuntia. Auto level LED palaa nyt PUNAISENA.
  • Seite 67 Automaattisen tasonsäädön jälkeen UHF-signaalien voi säätää1 dB:n askelin välillä +10 dB — -9 dB. Yleisen UHF-tason asetus - Valitse kaikki ryhmien ja VHF-UHF-tulo. - Valitse Select Filter -tila kääntämällä painiketta. Select Filter LED palaa vihreänä. - Siirry valittuun toimintatilaan painamalla painiketta. Select Filter LED palaa nyt PUNAISENA.
  • Seite 68 Tasojen manuaalinen asetus Tasot voi asettaa manuaalisesti seuraavalla tavalla. - Valitse tuloliitäntä tai ryhma. Esimerkki: BI-II:n tason asetus. - Valitse Select Filter -tila kääntämällä painiketta. Select Filter LED palaa vihreänä. - Siirry valittuun toimintatilaan painamalla painiketta. Select Filter LED palaa nyt PUNAISENA. - Valitse BI-II kääntämällä...
  • Seite 69 Tulovahistimen poiskytkeminen - Valitse säädettävä tulo. - Valitse Select Filter -tila kääntämällä painiketta. Select Filter LED palaa vihreänä. - Siirry valittuun toimintatilaan painamalla painiketta. Select Filter LED palaa nyt PUNAISENA. - Valitse tulo kiertämällä painiketta. Kierrä painiketta halutun klusterin kohdalle. Valitun tulon kaikki LEDit palavat - Vahvista painamalla painiketta.
  • Seite 70 KOPIOINTITOIMINTO Tämä toiminto mahdollistaa kaikkien asetusten lähettämisen laitteelta toiseelle tai siirron muistitikulta laitteelle (lisävaruste). B I-II B III UHF1 UHF2 UHF3 B I-II B III UHF1 UHF2 UHF3 I-II I-II UHF Clusters UHF Clusters Kaikki toimenpiteet tehdään orjalaitteessa. MULTI CHANNEL Päälaite pidetään MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER...
  • Seite 71 Kopioiminen muistitikulta, tuote no. 6604 (lisävaruste) B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Data Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level 6604 Select Filter Data Import PROFILER Split UHF Exit Orange : St andby...

  • Seite 72: Asetusten Nollaus

    ASETUSTEN NOLLAUS Tällä toiminnolla nollataan kaikki klusteri- ja vaimennusasetukset. Huom: turvakoodi ei palaudu alkutilaan. - Irrota verkkovirtajohto pistorasiasta. B I-II B III UHF1 UHF2 UHF3 I-II UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrest rial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter...

  • Seite 73: Tekniset Tiedot

    LOHKOKAAVIO BI-II BIII UHF 1 UHF 2 UHF 3 20 dB:n tulovahvistin 20 dB:n tulovahvistin Vaimennin 20 dB Vaimennin 30 dB Automaattinen tasonsäätö Yleistason vaimennin 20 dB LÄHTÖ Testi -30 dB TEKNISET TIEDOT Tulot BI-FM BIII UHF 1 UHF 2 UHF 3 Taajuusalue (MHz) 47-108...

  • Seite 75: Leistungsmerkmale

    Programmierbarer Mehrkanal-Filter-Verstärker Bedienungsanleitung B I-II B III UHF1 UHF2 UHF3 I-II Digital UHF Clusters Terrestrial MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level Select Filter Data Import Split UHF Exit Output Test (-30 dB) LEISTUNGSMERKMALE - Für digitale und analoge Kanäle geeignet.

  • Seite 76: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte diese Anweisungen vor dem Anschließen des Geräts genau lesen. Die Betriebsspannung ist auf dem Adapter angegeben. Zur Vermeidung von Brand, Kurzschluss und elektrischen Schlägen: Gerät weder Regen noch Feuchtigkeit aussetzen. Gerät an einem trockenen Ort aufstellen, wo kein Wasser eindringen kann und wo keine Feuchtigkeit kondensiert. Das Gerät keinem Tropf- oder Spritzwasser aussetzen.
  • Seite 77 BESCHREIBUNG BI-FM BIII / DAB UHF1 UHF2 UHF3 Netzstrom 230-240 V~ LED für Eingänge und Cluster Erdung 2-stellige Anzeige DSUB9-Anschluss Dreh-/Druckschalter LED Modus/Funktion Ausgang Testausgang...

  • Seite 78: Betrieb

    BETRIEB Alle Parameter werden mit dem Dreh-/Druckschalter eingestellt. Alle Funktionen und Parameter werden auf der zweistelligen Anzeige und den einzelnen LEDs angezeigt. Programmieren Programmiermodus starten - Alle erforderlichen Anschlüsse vornehmen und Verstärker an Netzstrom anschließen. Es wird die Software-Version, gefolgt von einem Punkt, angezeigt. - Drehschalter länger als 3 Sekunden drücken, um in den Programmiermodus zu schalten.
  • Seite 79 Diesen Vorgang für die Einstellung aller Parameter wiederholen. - Schalter auf den gewünschten Modus drehen. Der Modus wird durch = grüne LED eine GRÜNE LED = rote LED angezeigt. - Schalter drücken, um in den ausgewählten Modus zu gelangen. Die LED erscheint nun ROT. - Innerhalb des Modus mit dem Drehschalter den gewünschten Parameter (Eingang, Cluster, Kanäle, Pegel usw.) einstellen.

  • Seite 80: Cluster-Programmierung

    CLUSTER-PROGRAMMIERUNG Einstellen der Cluster / UHF-Eingang - Der Verstärker hat 3 UHF-Eingänge, die über 10 Cluster verteilt sind. Es gibt drei mögliche Konfigurationen: Eingang UHF1 UHF2 UHF3 UHF1-Cluster werden durch die GELBEN LEDs Nr. 1 und 2 angezeigt. Anzahl der UHF2-Cluster werden durch die ROTEN LEDs Nr.
  • Seite 81 Einstellen der Kanäle / Cluster Jeder Cluster hat eine Bandbreite, die von 1 bis 7 Kanälen programmiert werden kann. Einstellen der Kanäle pro Cluster: Im nachstehenden Beispiel wird Cluster 1 für die Kanäle 22 bis 26 eingestellt. - Schalter auf den Modus Select Filter (Filter wählen) drehen. Der Modus wird durch Select Filter = grüne LED...
  • Seite 82 Hinweise: - Einkanal-Modus: Bei der Wahl des Start-Kanals wird der Stop-Kanal automatisch auf denselben Wert gesetzt. Start Channel - Park-Funktion: Zum Abschalten der Cluster Start Channel wählen und auf 00 setzen. Der Stop-Kanal geht automatisch auf 00. Start Channel - Bei überlappenden Clustern blinken die Punkte in der Anzeige abwechselnd. Start Channel kanal 22 kanal 26...
  • Seite 83 Prüfen der Kanaleinstellungen für jeden Cluster: - Drehschalter auf Select Filter drehen. Select Filter Die LED ist GRÜN. - Schalter drücken, um in den ausgewählten Modus zu gelangen. Select Filter Die LED erscheint nun ROT. - Mit dem Drehschalter den zu prüfenden Cluster auswählen. UHF-Cluster - In der Anzeige erscheinen die eingestellten Kanäle.
  • Seite 84 PEGELN Die Pegel werden für jeden Eingang manuell und / oder automatisch für die UHF-Cluster eingestellt. Automatische Pegeleinstellung Die Pegel von BI-II / BIII werden bei der Funktion Auto Level nicht bearbeitet. - Schalter auf Auto Level stellen. Auto level Die LED ist GRÜN.
  • Seite 85 Nach einer automatischen Pegeleinstellung kann der allgemeine Pegel der UHF-Signale in Schritten von 1 dB zwischen +10 dB und -9 dB eingestellt werden. Allgemeine UHF-Pegeleinstellung - Alle Cluster und VHF-UHF wählen. - Schalter auf den Modus Select Filter (Filter wählen) drehen. Select Filter Die LED ist grün.
  • Seite 86 Manuelle Pegeleinstellung Manuelles Einstellen des Pegels. - Gewünschten Eingang oder Cluster wählen. Beispiel: Einstellen des Pegels für BI-II. - Schalter auf den Modus Select Filter (Filter wählen) drehen. Select Filter Die LED ist grün. - Schalter drücken, um in den ausgewählten Modus zu gelangen. Select Filter Die LED erscheint nun ROT.
  • Seite 87 Der UHF Eingangsverstärker abschalten. - Eingang zum attenuierung selektieren. - Schalter auf dem Modus Select Filter (Filter wählen) drehen. Select Filter Die LED ist grün - Schalter drücken, um in den ausgewählten Modus zu gelangen. Select Filter Die LED erscheint nun ROT - Mit dem Schalter ein Eingang auswählen.
  • Seite 88 KOPIERFUNKTION Mit dieser Funktion können alle Einstellungen von einem Gerät zu einem anderen übertragen werden oder Import vom Memory stick (optional). B I-II B III UHF1 UHF2 UHF3 B I-II B III UHF1 UHF2 UHF3 Alle Einstellungen müssen I-II I-II UHF Clusters UHF Clusters an der SLAVE-Einheit...
  • Seite 89 Kopie vom Memory Stick ref. 6604 (optional) B I-II B III UHF1 UHF2 UHF3 I-II 9 10 UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Data Digital Terrestrial Ref.: 6601 Stop Channel Manual Level Start Channel Auto Level 6604 PROFILER Select Filter Data Import Split UHF Exit...

  • Seite 90: Allgemeines Reset

    ALLGEMEINES RESET Mit dieser Funktion können alle Cluster und Dämpfungsglieder auf Null gesetzt werden. Hinweis: sicherheitskode wird nicht zurückgestellt. - Gerät vom Netzstrom trennen. B I-II B III UHF1 UHF2 UHF3 I-II 9 10 UHF Clusters MULTI CHANNEL PROGRAMMABLE FILTER-AMPLIFIER Digital Terrestr ial Ref.: 6601...

  • Seite 91: Technische Daten

    SCHALTDIAGRAMM BI-II BIII UHF 1 UHF 2 UHF 3 20 dB Eingang Verstärker 20 dB:n tulovahvistin Automatische Pegeleinstellung Allgemeines Dämpfungsglied 20 dB AUSGANG Test -30 dB TECHNISCHE DATEN Eingänge BI-FM BIII UHF 1 UHF 2 UHF 3 Frequenzbereich (MHz) 47-108 174-240 470-862 470-862...
  • Seite 92 11/07 UNITRON n.v. Frankrijklaan 27 TEL +32 5733 3363 www.johansson.be B-8970 Poperinge Belgium FAX +32 5733 4524 e-mail: sales@johansson.be...
