dB Technologies DVX DM12TH Bedienungsanleitung
2-wege bühnenmonitore
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
MANUALE D'USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO – Sezione 2"
The warnings in this manual must be observed together with the " USER MANUAL - Section 2"
Die Warnungen in diesem Handbuch müssen in Verbindung mit der
"BEDIENUNGSANLEITUNG
- Abschnitt 2" beobachtet werden
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "CARACTERISTIQUES TECHNIQUES - Section 2"
Verwandte Anleitungen für dB Technologies DVX DM12TH
Inhaltszusammenfassung für dB Technologies DVX DM12TH

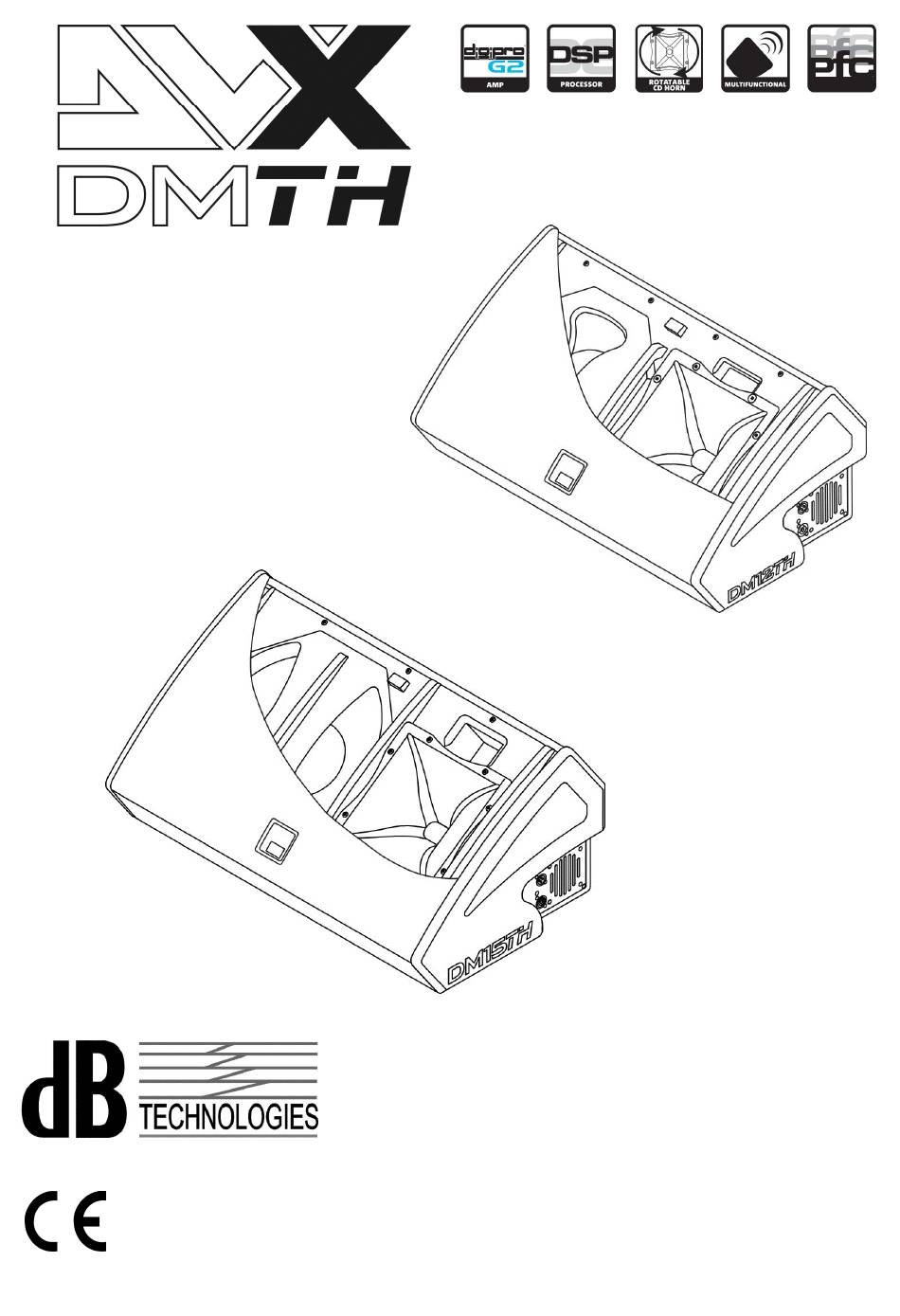

- Seite 1 MANUALE D’USO - Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO – Sezione 2” The warnings in this manual must be observed together with the " USER MANUAL - Section 2" Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2"...
- Seite 14 DEUTSCH DVX DM TH Professional Stage Monitor EINFÜHRUNG Die zweifach verstärkten 2-Wege Bühnenmonitore der Serie DVX DM TH sind mit einem digitalen ® Hochleistungsverstärker DIGIPRO 1500S der Reihe DIGIPRO G2 ausgestattet, der in der Lage ® ist, bis zu 1500W RMS abzugeben. Die Versorgungsspannung des Verstärkers DIGIPRO wurde für den Fullrange-Betrieb ausgelegt.
- Seite 15 DEUTSCH BEDIENELEMENTE UND FUNKTIONEN Panel-Eingänge EINGANGSBUCHSE "BALANCED INPUT” Symmetrischer XLR Eingang für Line-Pegel. LED “LIMITER” Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt. LED “SIGNAL” Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).
- Seite 16 DEUTSCH DVX DM TH Professional Stage Monitor Panel-Erhöhungen “Link” AUSGANGSBUCHSE "BALANCED AUDIO LINK/OUT” Der parallel zum Eingang (1) angeschlossene XLR-Anschluss kann dazu verwendet werden, das ankommende Audiosignal an einen anderen aktiven Lautsprecher weiter zu leiten. EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG “MAINS LINK/OUT” Er dient zum Durchschleifen der Netzspannung.
- Seite 17 DEUTSCH MERKMALE Frontverkleidung Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecher Komponenten durch ein Lochblech mit 1,5 mm Stärke und hinterlegtem Schaumstoff geschützt. Kühlung Die Kühlung des Verstärkers erfolgt durch die Aluminiumplatte an der Rückseite (Bodenplatte) des Lautsprechers. Der Hitzeschutz ist durch einen internen Schaltkreis gewährleistet, der die Temperatur des Verstärkers überwacht und diesen vor Überhitzung schützt, indem die generelle Lautstärke begrenzt wird ( bei Temperaturen >70°).
- Seite 18 DEUTSCH DVX DM TH Professional Stage Monitor DREHEN DES HORNES Das Horn des Lautsprechers ist drehbar, so dass man immer das gewünschte Abstrahlverhalten bekommt. Werkseitig ist das Hochtonhorn mit 40° horizontal eingebaut! Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt vor (siete 26-27): die Befestigungsschrauben des Gitters entfernen (Acht Schrauben - vier auf jeder Seite), as vordere Schutzgitter entfernen,...
- Seite 19 DEUTSCH TECHNISCHE DATEN DVX DM12TH DVX DM15TH System Active Bi-Amp Active Bi-Amp Verstärker typ Digital- Class D Digital- Class D ® ® DIGIPRO DIGIPRO RMS Leistung 1500 W 1500 W Music power 3000W 3000W Frequenzgang (-6dB) 63 - 16.000 Hz 55 - 16.000 Hz...
- Seite 27 ANGOLO DI COPERTURA TROMBA HORN ANGLE COVERED HOCHTONHORN ABSTRAHLWINKEL ANGLE DE COUVERTURE COTE DM12TH...
- Seite 29 UTILIZZO IN APPOGGIO SUPPORTED USE ANWENDUNG UTILISATION EN APPUI...
- Seite 31 SCHEMA A BLOCCHI BLOCK DIAGRAM BLOCKSCHALTBILD SCHEMAS FONCTIONNELS DM12TH DM15TH...
