MODELLE 74-046-00000 und 74-048-00000

INSTALLATION

Der Pumpenkopf wird wie folgt am Pumpenantrieb montiert:
1. Die Kunststoffmuffe über dem Zapfen am Ende der Pumpenwelle installieren (Abbildung 1). Diese Muffe verhindert
den Kontakt zwischen zwei Metallteilen und verringert so Geräusche. Diese Muffe muss bei
Verschleißerscheinungen oder nach jeweils 500 Stunden geprüft und ausgetauscht werden.
2. Zum Anschließen der Pumpe an den Antrieb den Zapfen am Pumpenkopf (mit der installierten Muffe) am Schlitz in
der Welle desMotorantriebs ausrichten.
VORSICHT: Wenn ein Schlauch reißt, wird möglicherweise Flüssigkeit von der Pumpe versprüht.
Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen.
32

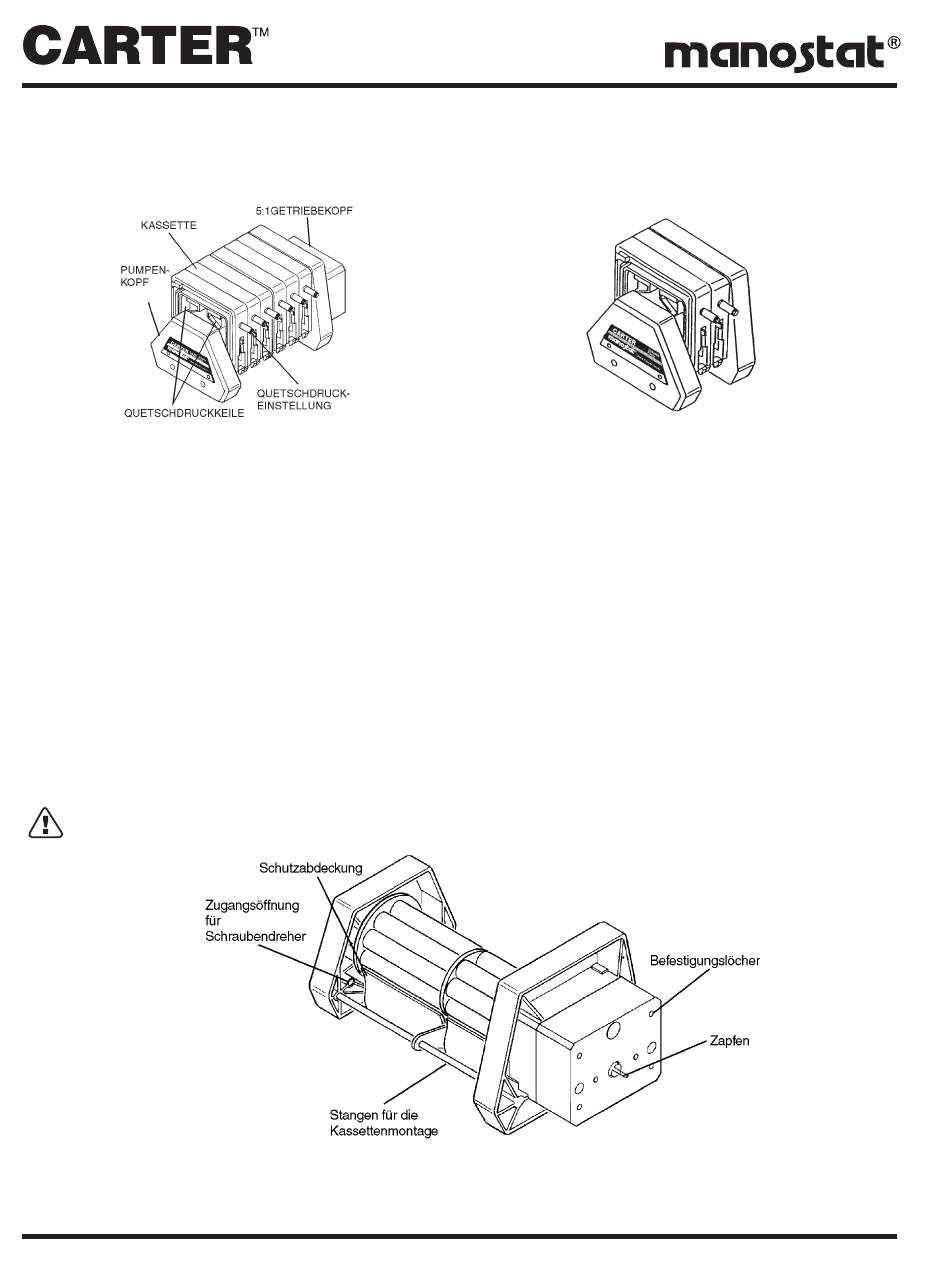

ABBILDUNG 1 PUMPENKÖPFE MIT KASSETTEN
ABBILDUNG 2 PUMPENMONTAGE
MODELLE 74-126-00000 und 74-128-00000
