jablotron JA-120PB Installationshandbuch

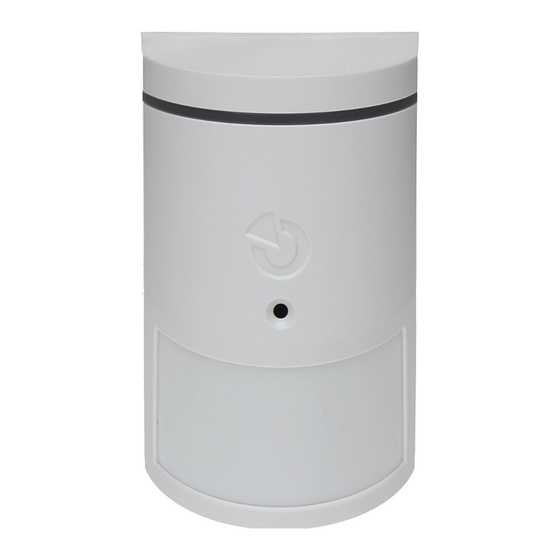

JA-120PB Sammelbewegungs- und Glasbruchdetektor
Das Produkt ist eine Komponente des Systems JABLOTRON 100.
Es dient zur räumlichen Überwachung von Personenbewegungen im
Innenbereich von Gebäuden und zur Überwachung von beschädigten
Glasflächen an der Außenhaut eines Gebäudes. Es enthält zwei
unabhängige Melder (werden an 2 Positionen in der Zentrale
zugeordnet). Zur Überwachung von Bewegungen wird ein PIR Sensor
verwendet. Die Beschädigung von Glasflächen wird durch einen
Glasbruchsensor GBS aufgrund von Luftdruckveränderungen und des
charakteristischen Geräusches beim Bersten von Glas gemeldet. Der
Melder ist für eine Montage durch einen geschulten Techniker
mit einem gültigen Jablotron Zertifikat bestimmt.
Installation
Der Melder kann an der Wand oder in der Ecke eines Raumes
montiert werden. Es sollten sich keine Gegenstände, die sich bewegen
(z.B. sich bewegende Vorhänge über Heizkörpern) oder Haustiere in
seinem Blickfeld befinden. Vor dem Melder dürfen sich keine
Hindernisse befinden, die dessen Sichtfeld einschränken.
Montieren Sie ihn auch nicht in der Nähe von Auslässen der
Belüftungstechnik und auch keinen anderen Quellen, die eine
Luftdruckveränderung oder intensive Geräusche verursachen. Im
überwachten Raum dürfen sich ebenfalls keine Vibrations- oder
Stoßquellen befinden.
1. Öffnen Sie die Abdeckung des Melders (Drücken des Clips 12).
Berühren Sie nicht den PIR Sensor im Inneren (10) – er könnte
beschädigt werden.
2. Lockern Sie die Elektronik – sie wird vom Clip gehalten (2). Die
Steckverbindung des GBS Melders (5) muss nicht getrennt
werden.
3. Brechen Sie im hinteren Bereich des Kunststoffes die Öffnungen
für die Schrauben und
Montagehöhe des Melders beträgt 2,5 m über dem Boden.
4. Führen Sie das Kabel der Sammelleiste durch und schrauben Sie
die hintere Kunststoffabdeckung (senkrecht, Clips nach unten) fest.
5. Legen Sie die Elektronik wieder ein und schließen Sie das Kabel
an den Klemmen der Sammelleiste (8) an.
Der Anschluss der Sammelleiste sollte immer
bei ausgeschalteter Stromzufuhr erfolgen.

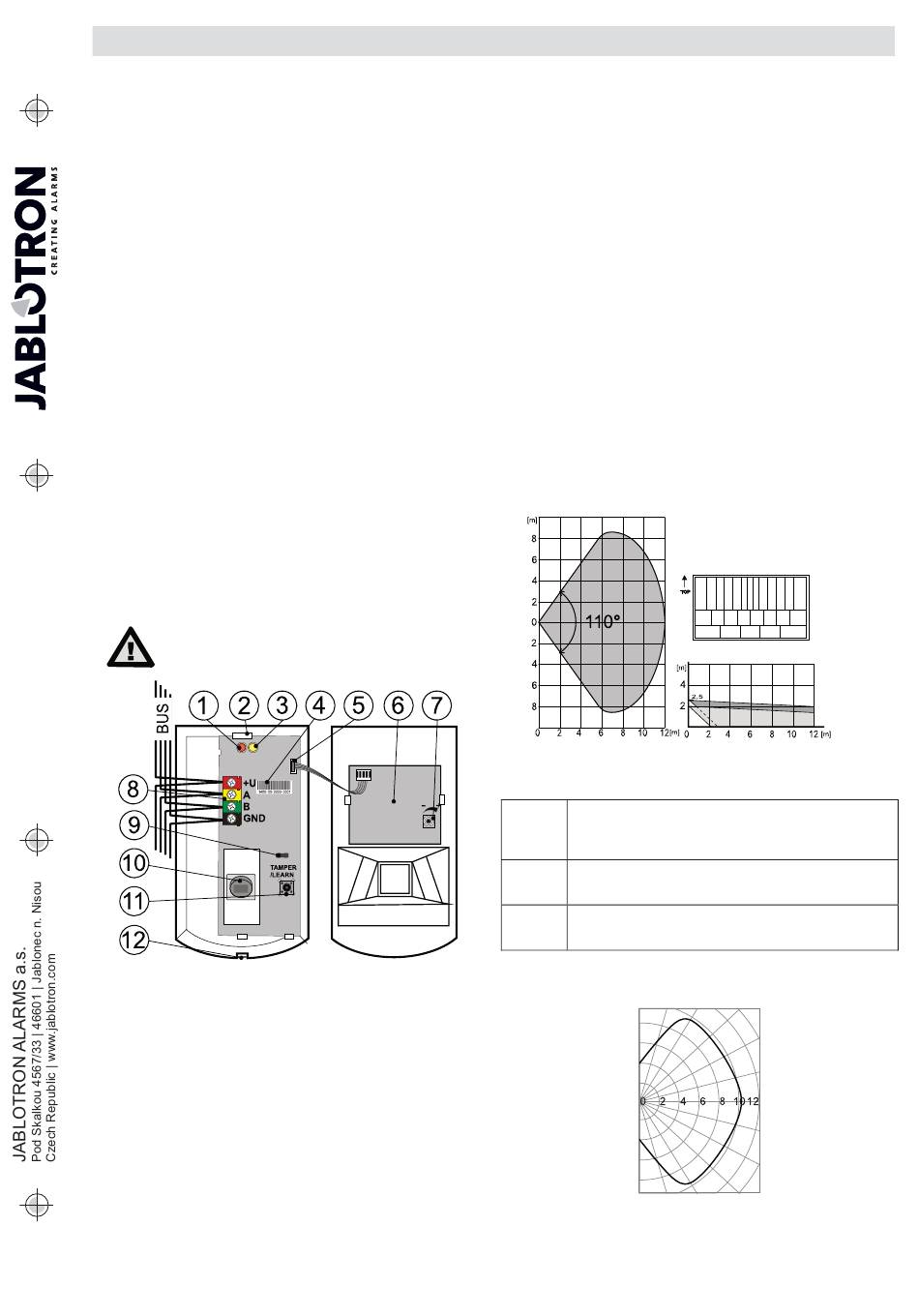

Abbildung: 1 – rote Signallampe der Aktivierung; 2 – Arretierungsclip
der Leiterplatte; 3 – gelbe Signallampe der Störung; 4 – Seriennummer;
5 – Steckverbindung des GBS Melders; 6 – Leiterplatte des GBS
Melders; 7 - Trimmer zur Einstellung der GBS Sensibilität;
8 – Klammern der Sammelleiste; 9 – Testverbindung; 10 - PIR Sensor;
11 - Sabotageschalter; 12 - Clip der Abdeckung;
6. Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale. Grundlegende Vorgehensweise:
a. Nach dem Einschalten zeigt die gelbe Signallampe durch
Blinken an, dass der Melder nicht dem System zugeordnet
ist.
b. Im Programm F-Link wählen Sie in der Karte Peripherie
die gewünschte Position und mit der Taste Zuordnen
schalten Sie den Einlernmodus ein.
c. Drücken Sie den Sabotageschalter im Melder (11) –
dadurch wird der Melder eingelernt und die gelbe
Signallampe erlischt.
7. Schließen Sie die Abdeckung des Melders.
JA-120PB Sammelbewegungs- und Glasbruchdetektor
Kabel heraus. Die empfohlene
Anmerkung: Der Melder besetzt beim Einlernen in der Zentrale immer 2
aufeinander folgende Positionen. Falls die nachfolgende Position bereits
durch eine andere Peripherie besetzt ist, wird diese auf JA-120PB(B)
umgeschrieben.
Einstellung der Meldereigenschaften
Mit dem Programm F-Link – Karte Peripherie. Verwenden Sie an
der Position des Melders die Wahl Interne Einstellungen. Es erscheint
ein Dialogfenster, in dem eingestellt werden kann:
Immunitätsebene PIR: legt die Resistenz des PIR Melders gegen
Fehlalarme fest. Standard (werksseitig) kombiniert die Grundresistenz
mit der schnellen Reaktion. Ein höheres Niveau sorgt für eine höhere
Resistenz, der Melder reagiert jedoch langsamer.
Anzeige des LED Melders: man kann wählen, ob die Signallampe
die Aktivierung des PIR und GBS Melders anzeigen wird.
Sensibilität des GBS
Druckveränderungen (erste Phase der Überwachung) kann mit dem
Trimmer (7) auf der Leiterplatte des GBS Melders (6) eingestellt werden.
Falls sich das System im SERVICEMODUS befindet, bestimmt die LED
Verbindung (8) auf der Leiterplatte des PIR Melders die Anzeige.
Verbunden: zeigt die PIR Aktivierung an
Getrennt: zeigt die GBS Aktivierung an
Außerhalb des Servicemodus hat die Einstellung der Verbindung weder
einen Einfluss auf die LED Anzeige noch auf die Tätigkeit der Melder.
Überwachungscharakteristika
Der PIR Melder ist werksseitig mit einer Linse mit einem
Erfassungsbereich von 110° / 12 m bestückt. Raumabdeckung - siehe
nachfolgende Abbildung.
Abbildung: Überwachungscharakteristika des PIR Melders
Die Charakteristik kann durch die Verwendung einer alternativen
Linse verändert werden:
ist für lange Gänge bestimmt, hat eine Reichweite von
bis zu 20m
JS-7904
Bei dieser Linse kann kein höheres
Immunitätsniveau verwendet werden!
hat nur einen oberen Fecher 120°/12m und kann nicht
JS-7910 den Boden erfassen (kann Bewegungen kleinerer Tiere
auf dem Boden eliminieren)
Vorhang – deckt die Fläche nicht ab, bildet jedoch eine
JS-7902 Überwachungswand (man kann eine Barriere festlegen,
deren Überschreitung gemeldet wird)
Anmerkung: kontrollieren Sie nach dem Tausch der Linse, ob der Melder
den Bereich richtig abdeckt (eine falsch installierte Linse kann eine nicht
funktionstüchtige Überwachung verursachen).
Abbildung: Überwachungscharakteristika des GBS Melders.
