jablotron JA-183M Handbuch

JA-183M drahtloser magnetischer Türöffnungsmelder
Der Melder JA-183M ist ein Bestandteil des Hausalarmsystems
der Firma Jablotron. Er dient zur Erkennung der Tür- und
Fensteröffnung. Der Melder kommuniziert per Funk und wird
batteriegespeist.
Montage
Das Produkt sollte durch einen geschulten Servicetechniker, der
über ein gültiges Zertifikat der Firma Jablotron verfügt, montiert
werden.
Wählen Sie eine geeignete Stelle für die Montage. Der
Melder reagiert auf die Entfernung des Magnets. Der Senderteil
wird an den festen Teil der Tür (des Fensters), und der Magnet an
den beweglichen Teil montiert. Es soll die Montage direkt an
metallische Gegenstände vermieden werden (diese beeinflussen
negativ die Arbeitsweise des magnetischen Sensors, sowie die
Funkkommunikation).
1. Das Meldergehäuse durch Drücken der Klinge (siehe Bild 1)
öffnen.

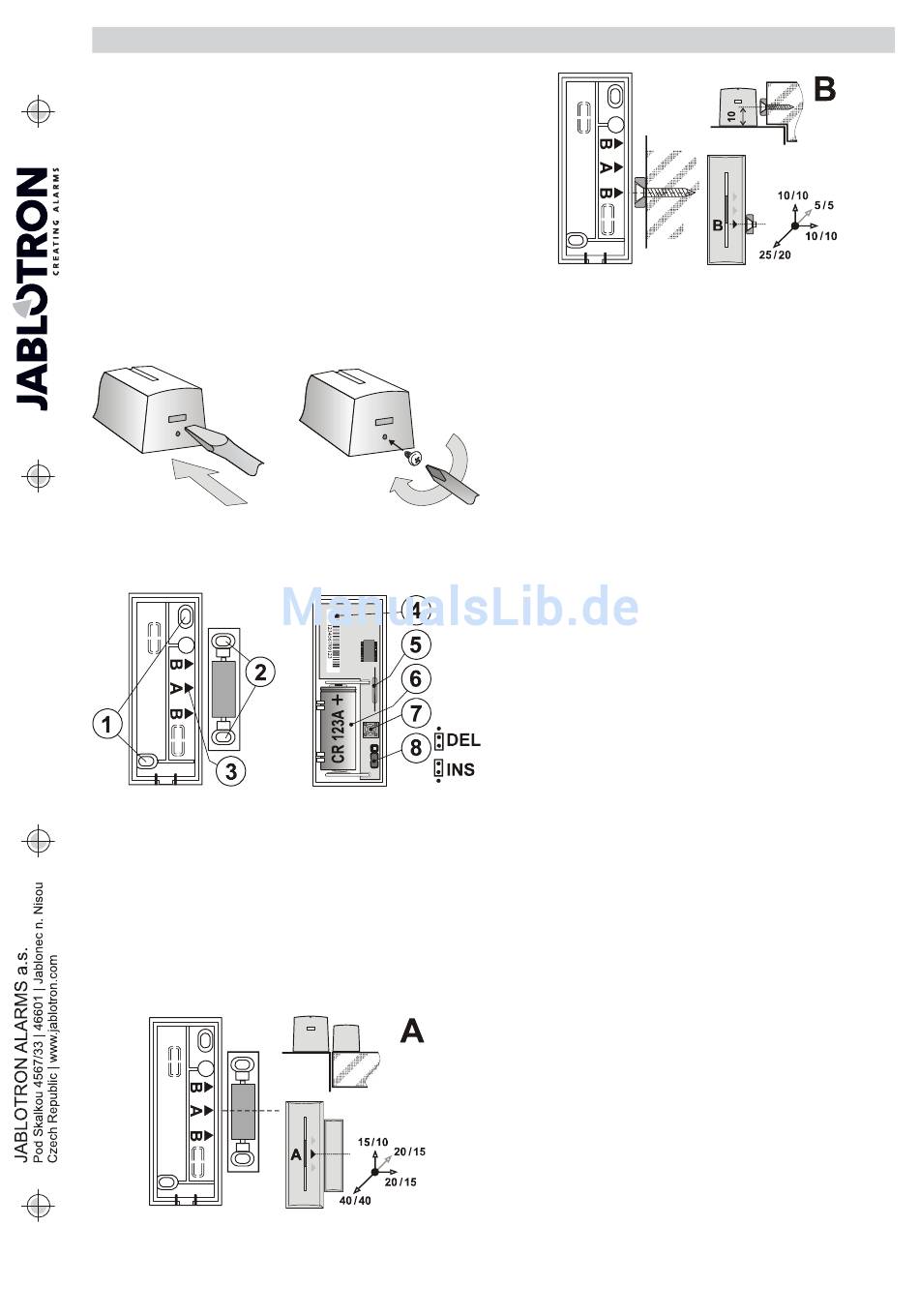

Bild 1 und 2
2. Den hinteren Kunststoffteil an den festen Teil der Tür (des
Fensters) aufschrauben.
angebrachten Markierungen A und B zeigen die Anbringung des
Magnets (Bild 3).
Bild 3 und 4 - 1. Montageöffnungen für die Befestigung des Senders;
2. Montageöffnungen für die Befestigung des Magnets A, 3. Position des Magnets
A,B; 4. Seriennummer; 5. Zungenkontakt; 6. Batterie CR123A; 7. Sabotagesensor;
8. Einstellung der Reaktionsart
3. Den Magnet an den beweglichen Teil der Tür (des Fensters)
aufschrauben. Der Magnet im Kunststoffgehäuse mit der
Gehäusemitte gegen den Pfeil A anbringen. Der Ringmagnet muss
sich gegenüber dem Pfeil B befinden. Wenn die Tür zu ist, sollte die
Entfernung des Magnets vom Sendeteil möglichst klein sein. Die
den Melder aktivierenden Magnetentfernungen (in allen Achsen
und für den unmagnetischen,
Montageuntergrund) sind in den folgenden Bildern 5 und 6
dargestellt. Bemerkung: für eine Höheneinstellung des A Magnets
bitte die mitgelieferte Unterlage verwenden.
JA-183M drahtloser magnetischer Türöffnungsmelder
Die an diesem Kunststoffteil
sowie den magnetischen
Bild 5 und 6
4. Den Melder an die Zentrale (den Empfänger) anmelden. Bitte
nach dem Handbuch der Zentrale (des Empfängers) vorgehen.
Das Anmeldesignal wird in dem Moment abgesendet, wenn in
den Melder eine Batterie eingelegt wird. Bem.: Wenn Sie den
Melder an den Empfänger erst danach anmelden werden, wenn
schon eine Batterie eingelegt wurde, schalten Sie diese erst ab und
danach drücken und lösen Sie den Kontakt des Gehäuses (es wird
die Restenergie entladen). Erst danach die Anmeldung vornehmen.
5. Die Melderfunktionen einstellen – siehe Einstellung
6. Den Sendeteil auf den hinteren Kunststoffteil ansetzen und
einrasten.
7. Die zuverlässige Melderfunktion überprüfen.
8. Die Klinke kann durch Einschrauben der mitgelieferten Schraube
gesichert werden (Bild 2).
Einstellung
Der Verbindungsstück INS / DEL bestimmt, ob der Melder am
Zugangsweg in das Haus
Zugangsverzögerung gewährt = Position DEL. Die Position INS
dagegen bedeutet eine umgehende Systemreaktion. Bem.: Die
Einstellung ist von Bedeutung nur in dem Falle, wenn beim
Gebrauch in der Kombination mit der Zentrale Jablotron die
Reaktion NATUR voreingestellt wurde. Sollte in der Zentrale eine
andere Reaktion eingestellt sein, oder wenn Sie den Melder in der
Kombination mit dem Empfänger JA-182N oder JA-180N benutzen,
hat die Einstellung des Umschalters keine Bedeutung.
Der Melder arbeitet in zwei Regimes, die durch einmaliges
oder verdoppeltes Blinken beim Einlegen der Batterien
angezeigt werden.
Einmaliges Blinken bedeutet, dass der Melder dem System
sowie die Öffnung als auch die Schließung meldet. Man kann
auf diese Weise den Zustand des Fensters oder der Tür
beobachten. Zweimaliges Blinken bedeutet, dass der Melder nur
bei der Öffnung reagiert (Entfernung des Magnets).
Das Arbeitsregime können Sie so umschalten, indem Sie den
Schutzkontakt des Gehäuses
Batterie einlegen und den Kontakt nach 3-5 Sekunden wieder
losmachen. Der Melder blinkt dann je nach dem aktuell gewählten
Regime ein- oder zweimal..
Testen des Melders
Nach dem Schließen des Meldergehäuses wird innerhalb von 15
Minuten die Aktivierung des Melders durch die Meldeleuchte
angezeigt. Im Serviceregime der Zentrale können das Signal des
Melders beobachtet und seine Qualität gemessen werden.
Batteriewechsel
Das System überprüft den Batteriezustand, und meldet dem
Benutzer (ggf. auch den Servicetechniker) via Kommunikationsmodul
der Alarmanlage, wenn die Batterie fast entladen ist. Der Melder
funktioniert weiter und zeigt zudem jede Aktivierung durch Blinken der
Meldeleuchte an. Es wird empfohlen, die Batterie innerhalb von 14
Tagen auszutauschen. Der Austausch wird vom Servicetechniker im
Serviceregime durchgeführt. Nach dem Batterieaustausch bitte die
Melderfunktion überprüfen.
Bem.: Wenn im Melder eine schwache Batterie eingelegt ist,
wird dessen Meldeleuchte für ca 1 Minute blinken. Danach
beginnt der Melder zu funktionieren, wird aber eine entladene
Batterie melden. Eine benutzte Batterie bitte nicht in den Hausmüll
werfen, sondern an eine Sammelstelle übergeben.
