4. INSTALLATION
Die Installation des USB Interface III besteht aus vier Hauptschritten:
1) Vorbereitung des USB Interface III zur Kommunikation mit Ihrem Transceiver
2) Installation des microHAM USB Device Routers (Treibersoftware)
3) Konfiguration des USB Audio CODECs
4) Konfiguration des Routers (der Treibersoftware)
Vorbereitung des USB Interface III
1. Entfernen Sie den Gehäusedeckel des USB Interface III und setzen sie die CAT - Steckbrücken wie
in den folgenden Abbildungen beschrieben. Das richtige Setzen der CAT - Steckbrücken ist
entscheidend für die vorgeschriebenen Datensignalpegel, die für Ihr Funkgerät zutreffen.
RS-232 Pegel:
Elecraft: K2, K3, Icom: 7800, JRC: JST-245
Kenwood TS-480, 570, 870, 2000,
TenTec: alle Geräte mit DB9 oder DB25 Steckern
Yaesu: FT-450, FT-847, F-920, FT-950, FT-1000MP, Mark V, Mark V Field, FT-2000, FTdx-9000
IF-232 Pegel:
Kenwood: TS-140, 440, 450, 680, 690, 711, 790,
811, 850, 940, 950
FIF-232 Pegel:
Yaesu FT-100, 736, 747, 757GXII, 767, 817, 840,
857, 890, 897, 900, 980, 990, 1000, 1000D
CI-V Pegel:
Icom: alle außer IC-7800 (der hat RS-232)
Ten-Tec: alle Geräte mit 3.2 mm Buchse
Hinweis: die CAT - Schnittstelle wird nicht fabrikmäßig voreingestellt. Sie muss von Ihnen
selbst eingestellt werden!
2. Bringen Sie den Gehäusedeckel des USB Interface III wieder an.
3. Stecken Sie den DB15M - Stecker des Transceiverkabels auf den DB15 - Sockel auf der Rückwand
des USB Interface III und schließen Sie jeden (!) Stecker am anderen Ende des Kabels an die
entsprechende Buchse auf der Rückwand Ihres Transceivers an. Die transceiverseitigen Stecker
sind passend für die entsprechenden Anschlüsse am Transceiver gekennzeichnet.
4. Falls das andere Ende des Transceiverkabels Leitungen für externe Stromversorgung hat, verbinden
Sie diese mit einem 12 - 16 VDC Netzteil. Achten Sie dabei auf richtige Polung!
5. Legen Sie das USB-Kabel vom USB Interface III zum Computer bereit, aber schließen Sie es noch
nicht an. Der Anschluss darf erst nach Installation der Treibersoftware erfolgen!
MicroHAM USB Interface III
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11
http://www.wimo.com
e-mail: info@wimo.com

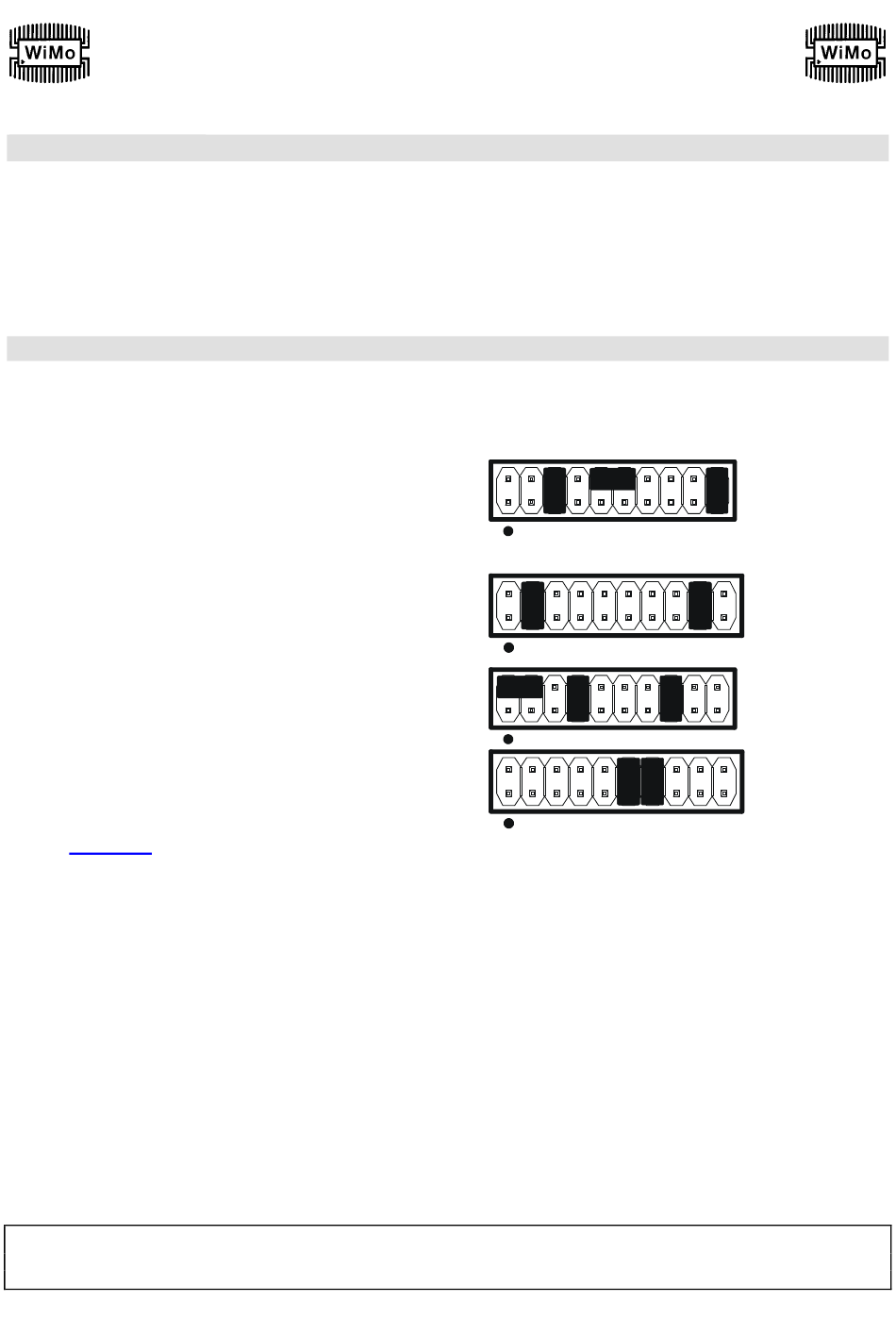

RS232
IF232
FIF232
CI-V
5
