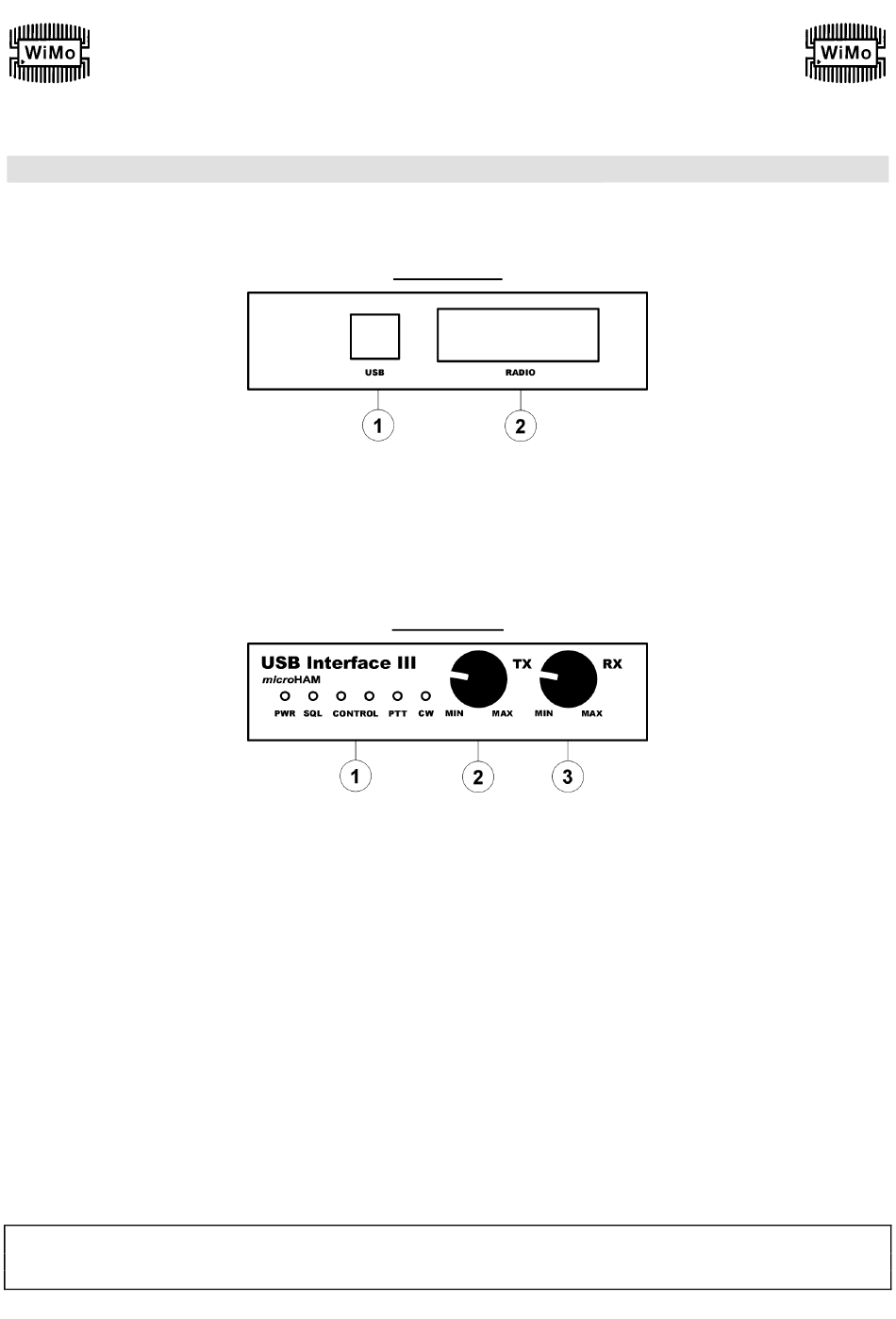

3. ANSCHLÜSSE, ANZEIGEN UND BEDIENELEMENTE
(1)- USB: USB B Steckverbinder zum Anschluss an den Computer über Standard USB A-B Kabel.
(2)- RADIO: DB15F Steckverbinder zum Anschluss des Funkgeräts – Details siehe Anhang A.
(1) – LEDs
PWR: gelbe LED leuchtet, wenn Spannungsversorgung anliegt.
SQL: grüne LED leuchtet, wenn Squelch - Signal aktiv ist.
CONTROL: rote LED leuchtet, wenn Daten vom Funkgerät zum Computer gesendet werden.
PTT: rote LED leuchtet, wenn die PTT - Leitung aktiv ist.
CW: rote LED leuchtet, wenn die CW - Tastung aktiv ist.
(2) – TX: Einstellung Audio - Pegel beim Senden (TX-Level)
(3) – RX: Einstellung Audio - Pegel beim Empfang (RX-Level)
MicroHAM USB Interface III
grüne LED leuchtet, wenn Daten vom Computer zum Funkgerät gesendet werden.
