Handbuch zur Schnellinstallation mit MRF

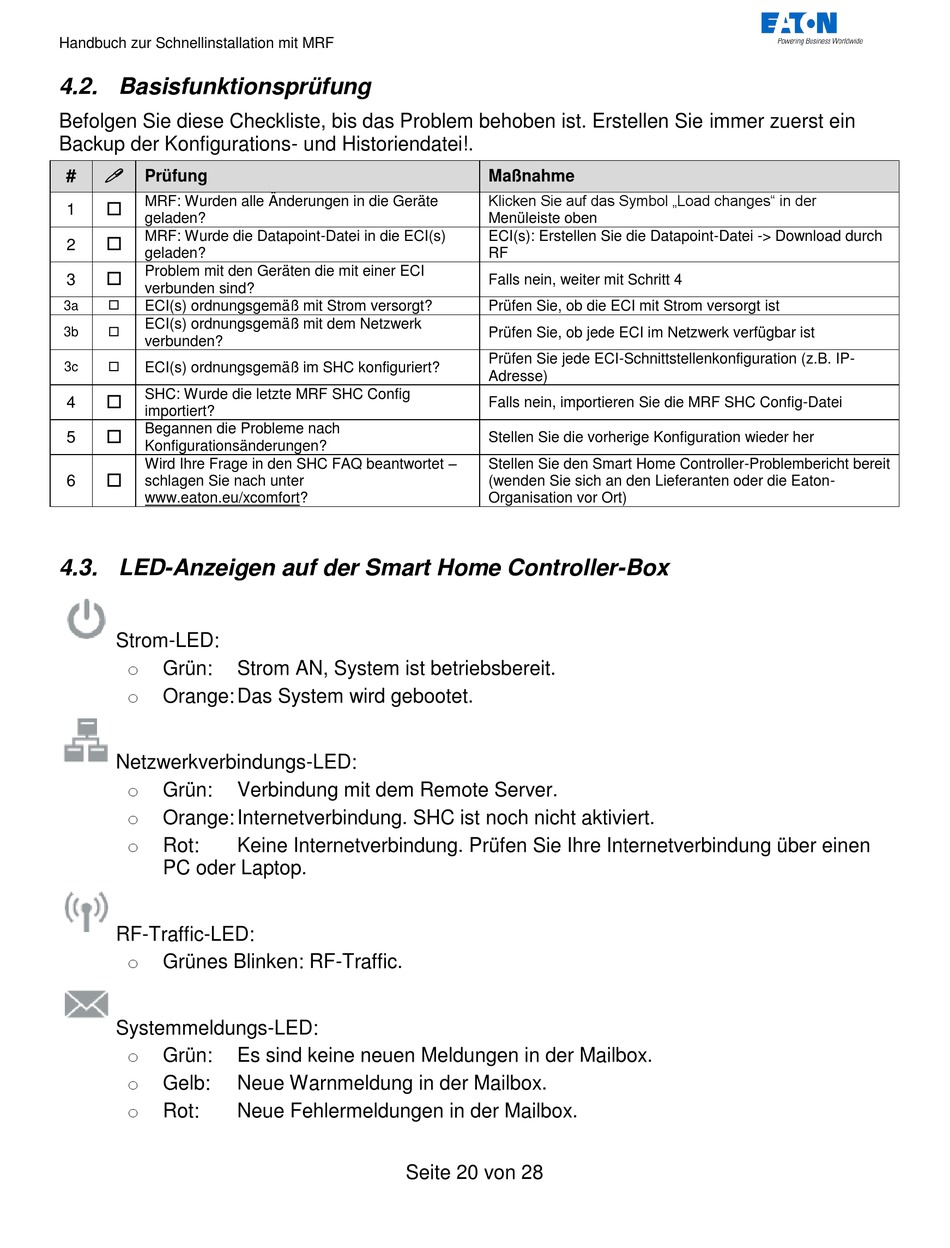

4.2. Basisfunktionsprüfung
Befolgen Sie diese Checkliste, bis das Problem behoben ist. Erstellen Sie immer zuerst ein
Backup der Konfigurations- und Historiendatei!.
#
Prüfung
MRF: Wurden alle Änderungen in die Geräte
1
geladen?
MRF: Wurde die Datapoint-Datei in die ECI(s)
2
geladen?
Problem mit den Geräten die mit einer ECI
3
verbunden sind?
ECI(s) ordnungsgemäß mit Strom versorgt?
3a
ECI(s) ordnungsgemäß mit dem Netzwerk
3b
verbunden?
3c
ECI(s) ordnungsgemäß im SHC konfiguriert?
SHC: Wurde die letzte MRF SHC Config
4
importiert?
Begannen die Probleme nach
5
Konfigurationsänderungen?
Wird Ihre Frage in den SHC FAQ beantwortet –
6
schlagen Sie nach unter
www.eaton.eu/xcomfort?
4.3. LED-Anzeigen auf der Smart Home Controller-Box
Strom-LED:
o
Grün:
Strom AN, System ist betriebsbereit.
o
Orange: Das System wird gebootet.
Netzwerkverbindungs-LED:
o
Grün:
Verbindung mit dem Remote Server.
o
Orange: Internetverbindung. SHC ist noch nicht aktiviert.
o
Rot:
Keine Internetverbindung. Prüfen Sie Ihre Internetverbindung über einen
PC oder Laptop.
RF-Traffic-LED:
o
Grünes Blinken: RF-Traffic.
Systemmeldungs-LED:
o
Grün:
Es sind keine neuen Meldungen in der Mailbox.
o
Gelb:
Neue Warnmeldung in der Mailbox.
o
Rot:
Neue Fehlermeldungen in der Mailbox.
Maßnahme
Klicken Sie auf das Symbol „Load changes" in der
Menüleiste oben
ECI(s): Erstellen Sie die Datapoint-Datei -> Download durch
RF
Falls nein, weiter mit Schritt 4
Prüfen Sie, ob die ECI mit Strom versorgt ist
Prüfen Sie, ob jede ECI im Netzwerk verfügbar ist
Prüfen Sie jede ECI-Schnittstellenkonfiguration (z.B. IP-
Adresse)
Falls nein, importieren Sie die MRF SHC Config-Datei
Stellen Sie die vorherige Konfiguration wieder her
Stellen Sie den Smart Home Controller-Problembericht bereit
(wenden Sie sich an den Lieferanten oder die Eaton-
Organisation vor Ort)
Seite 20 von 28
