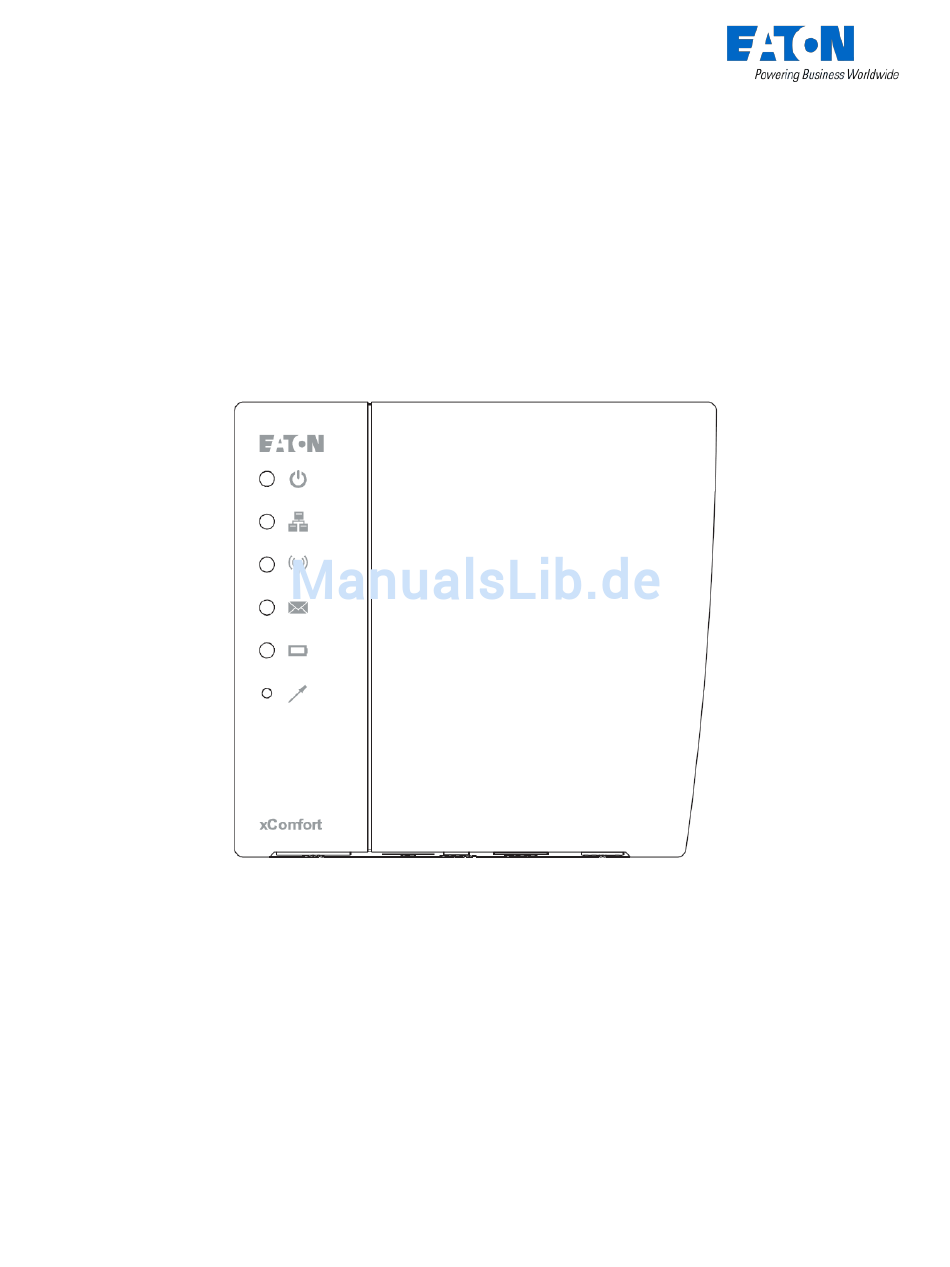

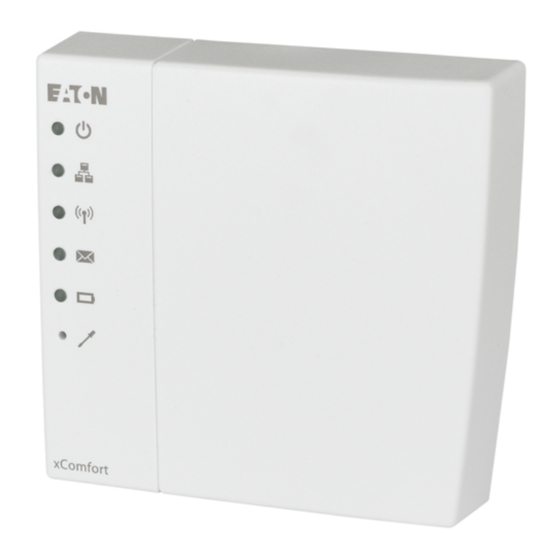

- Seite 1 Smart Home Controller 2.0 Handbuch zur Schnellinstallation mit MRF Release 2.0.x Version 1.3...
-
Seite 2: Inhaltsverzeichnis
Handbuch zur Schnellinstallation mit MRF Inhaltsverzeichnis Einleitung ..........................4 1.1. Sicherheitshinweise ...................... 4 1.2. Beabsichtigte Nutzung ....................4 1.3. Über dieses Dokument ....................4 1.3.1. Erste Schritte ......................4 1.3.2. Fehlerbehebung ..................... 4 1.3.3. Feedback ....................... 4 Schnellinstallation ....................... 5 2.1. - Seite 3 Handbuch zur Schnellinstallation mit MRF A.2. Update des SHC 1.x auf 2.x ..................25 Appendix B Feedback-Formular ..................27 Seite 3 von 28...
-
Seite 4: Einleitung
Handbuch zur Schnellinstallation mit MRF 1. Einleitung 1.1. Sicherheitshinweise Dieses Dokument enthält wichtige Warn- und Sicherheitshinweise, die durch die User beachtet und eingehalten werden müssen. Eine Nichteinhaltung dieser Warn- und Sicherheitshinweise gefährdet den fehlerfreien Betrieb des Smart Home Controller. 1.2. Beabsichtigte Nutzung xComfort-Produkte sind für die Nutzung in Privathäusern und ähnlichen Elektroinstallationssystemen entwickelt. -
Seite 5: Schnellinstallation
Nutzen Sie ein MRF xComfort Network Configuration Tool, um ein neues Projekt zu erstellen und einzurichten oder ein bestehendes Projekt zu kopieren und die Geräte zu ersetzen (Projektkopie). ACHTUNG! Nutzen Sie die MFR-Tool-Version ab: Eaton RF-System V2.42 Gut zu wissen: Nutzen Sie die MRF-Projekt-Topologie, um Räume/Zonen zu definieren. Diese kann direkt genutzt werden, um die SHC-Zonen zu definieren. - Seite 6 Handbuch zur Schnellinstallation mit MRF Steuerung der Beleuchtung durch Scene-Tasten. Nutzung des Planers zur zeitgesteuerten Lichtsteuerung. Nutzung von Macros zur Steuerung Ihrer Beleuchtung für bestimmte Ereignisse und Bedingungen. Verbindung und Steuerung der Rollläden oder Sonnenschutzeinrichtungen, falls vorhanden. ...
- Seite 7 Handbuch zur Schnellinstallation mit MRF 1. Scannen Sie den Geräte-Barcode (oder geben Sie die Barcode-Nummer manuell ein und klicken Sie auf: Verify) 2. Spezifizieren Sie die Geräteeinstellungen: Name: Geben Sie für das Gerät einen eindeutigen Namen an. Topologiebereich (Topology Area): Wählen Sie einen Raum/eine Zone aus Ersetzt Gerät (Replaces device): Wählen Sie das Gerät aus, das ersetzt werden soll (im Falle von virtuellen oder bestehenden Geräten) 3.
- Seite 8 Handbuch zur Schnellinstallation mit MRF Wählen Sie: View -> Status-Connections (F8): E. Laden Sie die Konfiguration in die Geräte. 5. Optional für ECI: Erstellen Sie eine Datapoint-Datei für jede ECI: A. Klicken Sie mit der rechten Maustaste auf das ECI-Symbol und wählen Sie: Create datapoint-file B.
- Seite 9 Handbuch zur Schnellinstallation mit MRF D. Klicken Sie auf: OK Mit dem SHC verbundene ECIs werden durch eine gestrichelte hellblaue Linie dargestellt: 7. SHC-Einstellungen: A. Klicken Sie mit der rechten Maustaste auf das SHC-Symbol und wählen Sie: Settings B. Wählen Sie den Tab: Devices & Zones C.
- Seite 10 Handbuch zur Schnellinstallation mit MRF E. Legen Sie bei Bedarf die Parameter pro Gerät fest: Parameter: 1. Name: Für den End-User aussagekräftiger Gerätename, der in den SHC-User- Schnittstellen verwendet wird (standardmäßig: Name im MRF) 2. Funktion: Licht, Heizung, Fenster, Türe, Verbrauch, … 3.
-
Seite 11: Shc-Schnelleinrichtung
Handbuch zur Schnellinstallation mit MRF 2.3. SHC-Schnelleinrichtung Befolgen Sie die Anweisungen in diesem Abschnitt, um eine Schnelleinrichtung des Smart Home Controller mit der MRF SHC-Konfiguration vorzunehmen, die Sie im vorherigen Abschnitt erstellt haben. ACHTUNG! Der Smart Home Controller sollte bereits aktiviert und auf Updates geprüft worden sein. - Seite 12 Handbuch zur Schnellinstallation mit MRF D. Warten Sie, bis das Popup-Fenster die OK-Taste anzeigt: E. Klicken Sie auf: Ok 3. Wählen Sie den Tab: Users Hinweis!: Ändern Sie immer bei der ersten Benutzung das Admin-Passwort: A. Geben Sie die Anmeldedaten des Users an (rechts): - Benutzername (Username): <Benutzername (Username)>...
- Seite 13 Handbuch zur Schnellinstallation mit MRF - Verbergen Sie Zonen, indem Sie die Häkchen aus den Kontrollkästchen entfernen - Verbergen Sie Funktionen, indem Sie die Häkchen aus den Kontrollkästchen entfernen - Ändern Sie die Reihenfolge der Zonen (mit Drag & Drop oder mithilfe der Pfeiltasten) - Ändern Sie die Reihenfolge der Funktionen (mit Drag &...
-
Seite 14: Schnelleinrichtung Der App (Beispiel: Ios Iphone)
Dieses Beispiel zeigt die Schritte für das iPhone. Abbildung 1: App-Download Öffnen Sie den App Store: Suchen Sie nach: Eaton Installieren und öffnen Sie die App Abbildung 2 : Verbinden Sie sich mit dem Smart Home Controller, wenn Sie sich zum ersten Mal im selben lokalen Netzwerk (LAN) befinden. -
Seite 15: Starten Sie Die Temperatursteuerung
Handbuch zur Schnellinstallation mit MRF Klicken Sie auf: Connect Wählen Sie Ihren Controller Loggen Sie sich als Advanced User ein 2.4.2. Starten Sie die Temperatursteuerung Wählen Sie die Klimafunktion (Climate Function) aus Abbildung 3: Starten Sie die Temperatursteuerung Klicken Sie auf: Edit Wählen Sie: Heating Wählen Sie einen vordefinierten Modus aus... -
Seite 16: Erstellen Sie Lichtszenarien (Light Scenes)
Handbuch zur Schnellinstallation mit MRF 2.4.3. Erstellen Sie Lichtszenarien (Light Scenes) Um ein Lichtszenario zu erstellen, wählen Sie die Status- & Control-Funktion, um die bevorzugten Lichteinstellungen festzulegen. Abbildung 4: Erstellen Sie ein Lichtszenario 1 Wählen Sie Status & Control Wählen Sie Scene Function Klicken Sie auf: Und klicken auf: Edit Legen Sie das bevorzugte... -
Seite 17: Speichern Sie Die Shc-Konfiguration Im Original-Mrf-Projekt
Handbuch zur Schnellinstallation mit MRF Abbildung 5: Erstellen Sie ein Lichtszenario 2 Definieren Sie einen Namen Prüfen Sie die Taste erzeugt für das Szenario: Lichteinstellungen Und klicken Sie auf: OK Und kehren Sie zur Zone zurück 3. Speichern Sie die SHC-Konfiguration im Original-MRF- Projekt. - Seite 18 Handbuch zur Schnellinstallation mit MRF 7. Die SHC-Konfiguration wird importiert und Sie sollten jetzt die Zonen und Änderung der Gerätenamen und Funktionen sehen. 8. Klicken Sie auf OK und speichern Sie das MRF-Projekt. Die SHC-Konfiguration ist jetzt mit dem MRF-Projekt synchronisiert. Hinweis: Nutzen Sie jetzt das MRF-Projekt, um Änderungen an den SHC-Zonen und Gerätekonfigurationen vorzunehmen, exportieren Sie das Projekt und importieren Sie es in den SHC.
-
Seite 19: Fehlerbehebung
Strom-LED ist orange: Warten Sie, bis der SHC gestartet ist (> 1 Stunde) Strom-LED bleibt nach einer Stunde orange: Ersetzen Sie den SHC! Netzwerk-Symbol ist grün: Mit dem Eaton Server verbunden. Weiter mit Schritt 4 Netzwerk-Symbol ist orange: Internet ok. Aktivieren Sie den SHC. Diagnose: Ist das Netzwerk- ... -
Seite 20: Basisfunktionsprüfung
Wird Ihre Frage in den SHC FAQ beantwortet – Stellen Sie den Smart Home Controller-Problembericht bereit schlagen Sie nach unter (wenden Sie sich an den Lieferanten oder die Eaton- www.eaton.eu/xcomfort? Organisation vor Ort) 4.3. LED-Anzeigen auf der Smart Home Controller-Box Strom-LED: Grün:... -
Seite 21: Wiederherstellung Des Default-Admin-Passworts
Handbuch zur Schnellinstallation mit MRF Batteriestatus-LED Grün: Alle Batterien sind in Ordnung. Gelb: Mindestens eine Batterie ist schwach. Eventuell sollten Sie die Batterien auswechseln. Rot: Mindestens eine Batterie ist sehr schwach oder leer. Wechseln Sie die Batterien. 4.4. Wiederherstellung des Default-Admin-Passworts Dieses Symbol kennzeichnet die Wiederherstellungstaste an der Smart Home Controller Box. -
Seite 22: Verbindung Mit Der Shc Web Admin Console
Handbuch zur Schnellinstallation mit MRF 4.7. Verbindung mit der SHC Web Admin Console 4.7.1. Direkt über einen Browser und eine IP-Adresse 1. Öffnen Sie einen Browser 2. Öffnen Sie die Login-Seite: http://<SHC IP address>: 3. Loggen Sie sich ein mit: - Benutzername (Username): admin - Passwort (Password): admin 4. -
Seite 23: Default-Admin-Passwort
Handbuch zur Schnellinstallation mit MRF 4. Klicken Sie auf die Adresse 5. Der Browser öffnet sich mit der Login-Seite: 4.8. Default-Admin-Passwort? Das Default-Passwort für den Admin ist admin. Bitte ändern Sie das Passwort direkt nach der Einrichtung. 4.9. Diagnostics Status-Leiste: Anzeigen und Farben In der oberen Leiste werden die folgenden Statusanzeigen angezeigt: SHC-Status: Grün:... - Seite 24 Handbuch zur Schnellinstallation mit MRF Gelb: Eine oder mehrere Batterien sind schwach Rot: Eine oder mehrere Batterien sind leer Seite 24 von 28...
-
Seite 25: Appendix A Aktivierung Und Prüfung Auf Updates
Handbuch zur Schnellinstallation mit MRF Appendix A Aktivierung und Prüfung auf Updates A.1. Aktivieren Sie den Smart Home Controller Aktivieren Sie den SHC für Fernzugriff und neue Software-Updates. Admin Console-Navigation: SHC Software-Version 1.x: 1. System -> Remote Access SHC Software-Version 2.x: 1. Diagnostics -> System Status Schritte: 1. - Seite 26 Handbuch zur Schnellinstallation mit MRF a. Öffnen Sie den Tab: 1. System -> Firmware (SHC 1.1) b. Achten Sie darauf, dass ein Backup der Historiendaten und der Systemkonfiguration erfolgt ist c. Klicken Sie auf: Update to: <version> d. Bitte warten Sie, bis das Popup-Fenster zeigt, dass der Vorgang fertig ist! Download und Update könnten je nach Projektgröße und Download- Geschwindigkeit über 30 Minuten dauern.
- Seite 27 Handbuch zur Schnellinstallation mit MRF Appendix B Feedback-Formular Bitte benutzen Sie das folgende Feedback-Formular für Ihre Anmerkungen. Wir lesen jedes Feedback sorgfältig. Beachten Sie jedoch bitte, dass wir nicht auf von Ihnen übermittelte Anmerkungen antworten können. Bitte senden Sie Ihr Feedback an Ihren Vertriebsansprechpartner vor Ort. ……………………………………………..
- Seite 28 Handbuch zur Schnellinstallation mit MRF Seite 28 von 28...
