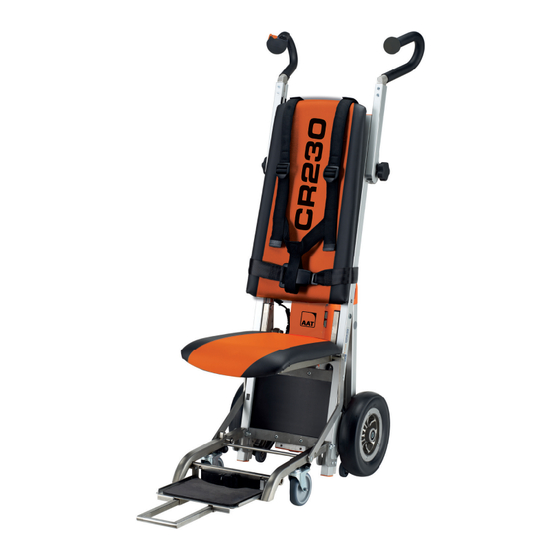

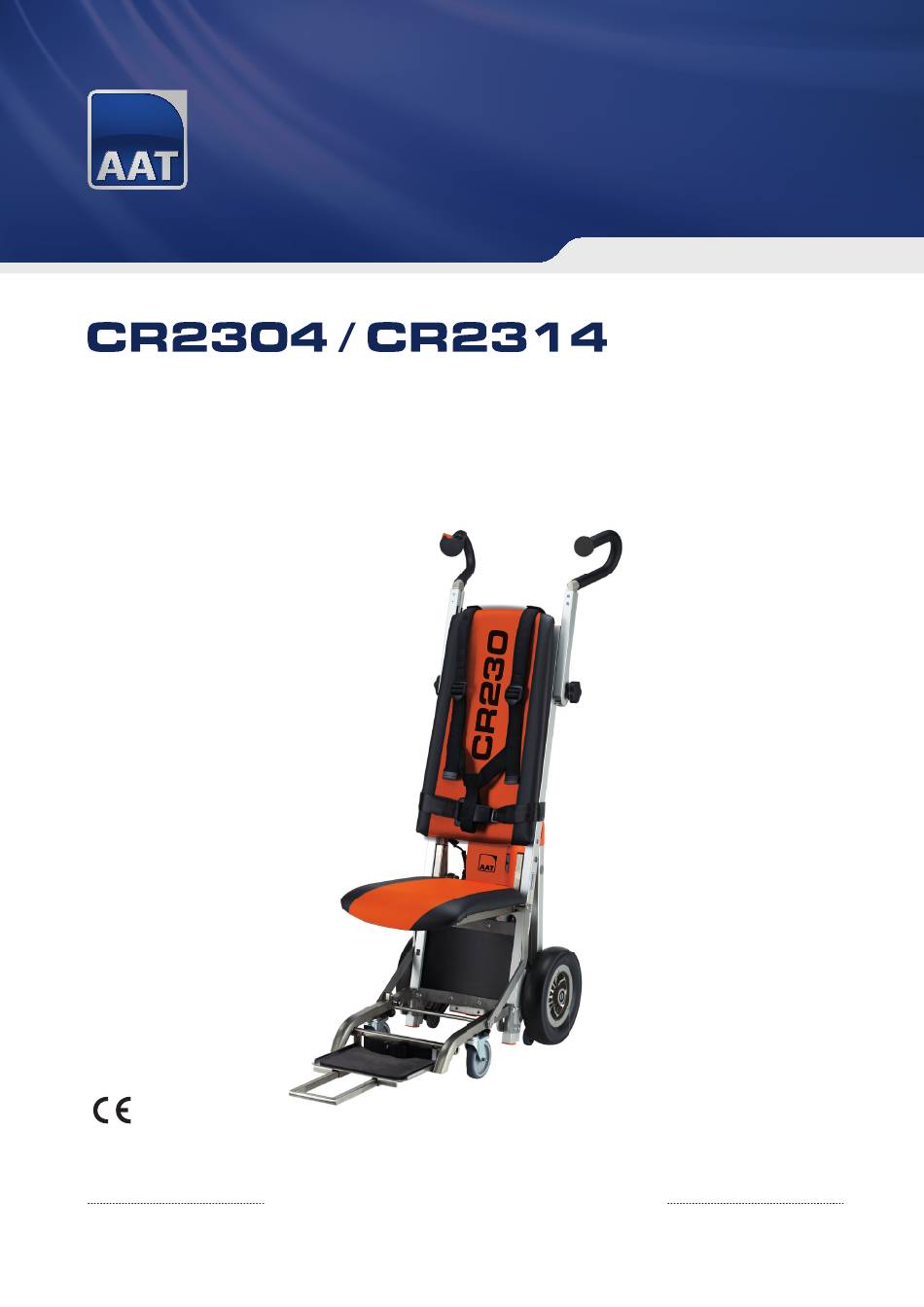

- Seite 1 Ideen bewegen mehr www.krankentransport.online Originalbedienungsanleitung 2018-01 (4.1)
- Seite 2 AAT Servicekonzept Kundenbetreuung auf höchstem Niveau Ersatzteile Ausstellungs- und Messegeräte Mit dem professionellen Servicekonzept erfüllt AAT einmal mehr seinen hohen Reparaturabwicklung Wiedereinsätze Qualitätsanspruch und bietet somit dem Technische Auskünfte Reklamationen Kunden ein Rundum-Sorglos-Paket. Fachhändlerschulungen ...
-
Seite 3: Ce-Konformitätserklärung
Herstellerunterschrift: Martin Kober (Geschäftsführer) Der Treppensteiger CR2304 wurde bei TÜV Süd Product Service GmbH in Hannover nach der ISO 7176-28 geprüft. WARNUNG Das Missachten dieser Bedienungsanleitung insbesondere der Sicherheitshinweise kann zu Defekten des CR2304 führen, Bedienperson und Insasse gefährden, sowie die Funktion beeinträchtigen! Es besteht ein erhöhtes Gefahrenrisiko! Bei Zuwiderhandlung sind Ansprüche auf Gewährleistung und Haftung... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Sicherheitshinweise Erklärung der Symbole auf der Verpackung Erklärung der Symbole auf dem Gerät Produktbeschreibung Geräteübersicht..........8 Indikation und bestimmungsgemäßer Gebrauch . -
Seite 5: Symbole Und Sicherheitshinweise
Besteht nicht ausschließlich aus schwer entflammbaren Stoffen - Gerät von Zündquellen fernhalten. Der CR2304 kann hochempfindliche elektromagnetische Felder anderer elektronischer Geräte (z.B. Anti-Diebstahl-Vorrichtungen) stören. Stabilitätstests wurden unter Laborbedingungen durchgeführt. Der CR2304 kann sich unter Realbedinungen abweichend zu den Labortests verhalten. Schulungen dürfen nur durch den Hersteller, AAT-Außendienst oder den qualifizierten Fachhandel durchgeführt werden. -
Seite 6: Erklärung Der Symbole Auf Der Verpackung
Niemals in rotierende/bewegende Teile fassen, um Quetschungen zu vermeiden! GEFAHR Bei vorliegender starker Sehbehinderung und/oder Blindheit darf der CR2304 nicht bedient werden! Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des CR2304 führen kann! Bei Regen, Nässe, Schnee oder Glatteis aufgrund eingeschränkter Bremswirkung nicht einsetzen,... -
Seite 7: Erklärung Der Symbole Auf Dem Gerät
2006/42/EG, 2007/47/EG und 93/42/EG entspricht. Seriennummer des Produkts z. B. CR2304XXXXXX / CR2314XXXXXX Hinweis Bedienungsanleitung Bedienungsanleitung muss beachtet werden www.aat-online.de 24 V - Elektrische Spannung / V = Volt Prüfplakette Sicherheitstechnische Prüfung (siehe Kapitel 8.5) Informiert über die Fälligkeit der nächsten Sicherheitstechnischen Prüfung... -
Seite 8: Produktbeschreibung
Produktbeschreibung 4.1 Geräteübersicht Bedienelement Handgriff, höhenverstellbar Laufrad Hebel mit Kettenantrieb Steigbein und Steigfüße Sicherheitsbremse Akkuanzeige Einzelstufenschalter ComfortStep Akku-Pack mit Spannverschluß Akku-Arretierung LED zur Anzeige der Fehlercodes Spiralkabel Feststellknopf für Handgriff... - Seite 9 Hersteller Information: Für eine vereinfachte Zuordnung der einzelnen Bauteile, werden in den folgenden Kapiteln, bei Erstnennung, die hier aufgeführ- ten Nummern mit angegeben. Geschwindigkeitsregler Sicherheitschip EIN/AUS-Schalter AUF/AB-Schalter Rückenteil LED-Beleuchtung zur Ausleuchtung der Treppe C-Teil mit Sitz Fußstütze mit Fußgurt Unterstützungsgriff Entriegelungsknopf Sitzeinheit Lenkrollen Arretierungsbolzen Fußstütze...
-
Seite 10: Indikation Und Bestimmungsgemäßer Gebrauch
Minderjährige unter 16 Jahren dürfen den CR2304 nicht bedienen! Minderjährige ab 16 Jahren dürfen den CR2304 nur unter Aufsicht bedienen. Es muss berücksichtigt werden, dass die Verwendung eines Treppensteigers ein höheres Maß an Risiko mit sich bringen kann und mehr Fähig- keiten als das Betreiben eines Rollstuhls erforderlich sind. -
Seite 11: Technische Daten
4.4 Technische Daten WARNUNG - Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des CR2304 führen kann! HINWEIS - Technische Daten beachten. CR2304 / CR2314 Technik Höhe = min. 1302 mm - max. 1650 mm, Breite = 496 mm Abmessungen Tiefe mit eingeklappter Fußstütze = 864 mm... -
Seite 12: Maß-Skizze
In Bearbeitung >315-1000 ±0,8 Datum Name Baugruppe Artikelnummer bearb. 22.02.2017 Kramer 038698 gepr. Benennung CR2304 AAT Alber Antriebstechnik GmbH c-max U2 RD 230Kg Ehestetter Weg 11 D-72458 Albstadt Zeichnungsnummer Tel.: 07431/1295-0 CR2304 Fax: 07431/1295-36 Zust. Änderung Datum Name www.aat-online.de Ers. für Ersatz für CR2002... -
Seite 13: Lieferumfang
4.6 Lieferumfang Ladegerät inkl. Anleitung und Spritzschutz Akku-Pack mit Spannverschluss CR2304 mit Hosenträgergurt inkl. Beckengurt 4.7 Zubehör HINWEIS - Nur AAT Alber Antriebstechnik GmbH Zubehörteile verwenden. Kopfstütze KFZ-Ladgerät Sitzverbreiterung Armlehnen (in der Breite verstellbar) Diverse Halterungssysteme für das Verladen im Fahrzeug - ohne Abbildung... -
Seite 14: Zusammen- Und Auseinanderklappen
Zusammen- und auseinanderklappen 5.1 Sitzeinheit GEFAHR - Sitzeinheit und Fußstütze arretieren, da sie sich sonst unmittelbar bewegen können! WARNUNG - Beim Zusammen- und auseinanderklappen Quetschstellen beachten! Klappmechanik entriegeln. C-Teil mit Sitz nach unten Fußstütze ausklappen. » Entriegelungsknopf drücken bis Mechanismus »... -
Seite 15: Unterstützungsgriff Ausziehen
Der Treppensteiger ist entwickelt, um mit einer Person bedient zu werden. Diese Person muss geschult und körperlich sowie geistig in der Lage sein, den CR2304 sicher zu bedienen! Es wird jedoch empfohlen das Gerät, mit einer zweiten Person, die zur Absicherung dient, zu bedienen. Bei Minder- jährigen ab 16 Jahren nur unter Aufsicht. -
Seite 16: Griffe Einstellen
6.1 Griffe einstellen WARNUNG - Griffe müssen mit Feststellschrauben sicher fixiert sein, damit sich die Griffeinstellung nicht unmittelbar verändert! VORSICHT - Quetschstelle an der Nutöffnung beachten, um Verletzungen zu vermeiden! Feststellschrauben Handgriffe auf Schulterhö- Feststellschrauben festzie- Handgriffe entgegen he ausziehen. hen. -
Seite 17: Einschalten
6.3 Einschalten Sicherheitschip für Weg- CR2304 über EIN-/AUS- Schalter einschalten. fahrsperre einsetzen. » Sicherheitschip muss ein- rasten! 6.4 Neutralstellung Steigbeine durch gedrückt- Falsch! halten des AUF/AB-Schalters in Neutralstellung bringen. » Ist die Einzelstufenschal- tung (s. Kap. 6.6) ak- tiviert, werden Steigbeine... -
Seite 18: Überprüfen Der Sicherheitsbremsen
6.5 Überprüfen der Sicherheitsbremsen GEFAHR - Tritt nur eine einseitige bzw. keine Bremswirkung ein, CR2304 nicht benutzen, um ein Abstürzen von der Treppe zu vermeiden. Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! WARNUNG - Sicherheitsbremsen ohne Insasse prüfen! Hersteller Tipp: als Hilfestellung Fuß am Antriebsgehäuse abstütz-... -
Seite 19: Comfortstep
6.7 ComfortStep HINWEIS - Soll eine Anpassung der Stufenhöhe vorgenommen werden, wenden Sie sich an den AAT-Außendienst oder autorisierten Fachhandel! Hersteller Information: jedem erneuten Einschalten des Geräts wird durch die Memory- Funktion zuletzt verwendete Einstel- lung wiedergegeben. Deaktivieren / Aktivieren. -
Seite 20: Bedienung
GEFAHR - Bedienung nur durch zwei geschulte Personen, die körperlich und geistig in der Lage sind, den CR2304 sicher zu bedienen! Die zweite Person dient lediglich zur Absicherung! GEFAHR - Es dürfen sich außer der absichernden Person keine weiteren Personen im Gefahrenbereich unterhalb des CR2304 aufhalten! GEFAHR - Vor jeder Verwendung Sicherheitsbremsen prüfen! (siehe Kapitel 6.5) -
Seite 21: Sicherheitsgurte Anlegen
Sicherheitsgurte anlegen Nachdem der Insasse platz- Beckengurt um den Insassen Fußgurt zur Fixierung der genommen hat, Hosenträger- legen und durch Schlaufe des Beine anlegen und sichern. gurt anlegen. Hosenträgergurts ziehen. » Schützt die zweite Bedien- person vor unkontrollierten » Hosenträgergurt von Oben »... -
Seite 22: Fahren Auf Der Ebene / Überwinden Von Hindernissen
» Steigbeine ganz einziehen wärts an diese heranfahren und dann über die Schwelle ziehen. 7.3 Treppensteigsystem ankippen WARNUNG - zum Treppensteigen und Befahren von schiefen Ebenen muss der CR2304 angekippt werden! Hersteller Tipp: Falls Sie den CR2304 nicht selbstständig kippen können, Steigbeine als... -
Seite 23: Fahren Auf Der Schiefen Ebene
» Ggf. Hersteller Tipp aus gezogen werden. Kap. 7.3 anwenden. stellknöpfen fixieren. Abwärts fahren Fahren Sie vorwärts an die Zum Abbremsen den CR2304 schiefe Ebene heran. etwas stärker kippen, damit die Sicherheitsbremsen grei- fen können. Aufwärts fahren Zum Abbremsen den CR2304 Befahren Sie die schiefe etwas stärker kippen, damit... -
Seite 24: Treppensteigen - Aufwärts
Kapitel 7.5 beschrieben, ausgeführt werden. deltreppe mit Kap. 4.4 Tech- nische Daten vergleichen! Bitte beachten: Bei einer Wendeltreppe muss der CR2304 en- Der CR2304 darf auf unge- sprechend der Wendel der Treppe ausgerichtet werden. Beide eigneten Treppen nicht ver- Räder müssen bei jedem Steigvorgang wieder an der Treppen-... -
Seite 25: Treppensteigen - Abwärts
Kapitel 7.6 beschrieben, ausgeführt werden. deltreppe mit Kap. 4.4 Tech- nische Daten vergleichen! Bitte beachten: Bei einer Wendeltreppe muss der CR2304 en- Der CR2304 darf auf unge- sprechend der Wendel der Treppe ausgerichtet werden. Beide eigneten Treppen nicht ver- Räder müssen bei jedem Steigvorgang wieder an der Treppen-... -
Seite 26: Auf Treppe Ablegen / Not-Aus Funktion
7.8 Abstellen HINWEIS - CR2304 nur auf der Waagrechten abstellen. HINWEIS - Akkus nach jedem Gebrauch laden. Abschaltautomatik schaltet bei längeren Pausen ab. CR2304 erst AUS und dann wieder EIN schalten. Neutralstellung einstellen. CR2304 über den EIN-/AUS Sicherheitschip für Wegfahr- »... -
Seite 27: Transport
WARNUNG - Reparaturen und Sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel durchgeführt werden! (siehe Kapitel 8.5) WARNUNG - Gehäuse des CR2304 darf nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel geöffnet werden! HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung durchzu- führen! Prüfplakette informiert über spätesten Zeitpunkt. -
Seite 28: Akku Und Ladegerät
HINWEIS - Vor Versenden der Batterien (Reparatur, Entsorgung, etc.) Akkupack sicher verpacken. Keine spezielle Kartonage notwendig. Neue Akkus erreichen ihre volle Kapazität erst nach mehrmaligen Ladezyklen. Akkus sind wartungsfrei und wiederaufl adbar. CR2304 vorab ausschalten. Spannverschluss des Akku- Entriegelungsknopf drücken Spritzschutz abziehen. - Seite 29 Spannungswandler im Fahr- Spannungswandler einschal- zeug anschließen. Über Lade- ten. Warnton = Spannung ge- gerät mit dem CR2304 verbin- ring! den. LED rot = Akku wird geladen LED grün = Akku voll Akku-Pack über MagCode Buchse (Magnetladesystem) im Kraftfahrzeug laden...
-
Seite 30: Bremsbeläge, Steigfußbeläge Und Gleitschutz Prüfen
HINWEIS - Mindestbelagsdicke = 1 mm - Falls unterschritten oder beschädigt Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! HINWEIS - Ist ein Belag abgenutzt oder beschädigt, müssen beide Steigfüße durch den Hersteller, den AAT-Außendienst oder durch den autorisierten Fachhandel ausgewechselt werden! C1412 N _00015086.sldasm 08.11.2017 Bremsbeläge... -
Seite 31: Sicherungen Wechseln
8.6 Wiedereinsatz (Anwenderwechsel) Von einem Wiedereinsatz wird gesprochen, wenn das AAT-Produkt des Patienten X, bei einem anderen Patienten Y eingesetzt werden soll. Bitte wenden Sie sich an den Hersteller, AAT-Außendienst oder den authorisierten Fachhandel. Der CR2304 ist für einen Wiedereinsatz geeignet. Vor jedem Wiedereinsatz sollte eine sicherheitstech-... -
Seite 32: Entsorgung
Staaten Anwendung findet. 8.8 Langzeit-Einlagerung Wird der CR2304 über einen längeren Zeitraum nicht verwendet (z. B. über mehrere Monate) folgendes beachten: » Es darf keine Feuchtigkeit in das Geräteinnere gelangen! » CR2304 in trockenen Räumen und nicht bei zu hoher Luftfeuchtigkeit lagern, ggf. mit Folien abdecken! »... -
Seite 33: Fehlerzustände
CR2304 erneut einschalten. » LED blinkt - Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! Fehlerzustände LED blinkt Fehlerzustand Überlastet Unterspannung, Akku-Pack leer Überspannung Geschwindigkeitsregler, AUF/AB-Schalter, Steckkontakte oder Zuleitung defekt Elektromagnetische Bremse defekt Fehler Elektronik Fehler Platine (FET) Fehler Platine (Relais) Fehler Motor... -
Seite 34: Garantie Und Haftung
10 Garantie und Haftung Garantie AAT Alber Antriebstechnik GmbH übernimmt für den CR2304 (mit Ausnahme der Blei-Akkus) und allen Zubehörteilen, für den Zeitraum von zwei Jahren ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für Blei-Akkus - deren ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von einem Jahr ab Empfangsdatum. - Seite 35 » An den Armlehnen dürfen keine Gegenstände (wie beispielsweise Taschen) angebracht werden » Prüfen Sie vor Nutzung des CR2304 den korrekten Sitz der Armlehnen in deren Aufnahmen » Während der Nutzung des CR2304 dürfen die Arme der zu transportierenden Person nicht über die Armlehnen des Rollstuhls hinausragen »...
-
Seite 36: Seriennummer
AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49.(0) 74 31.12 95-0 Fax: +49.(0) 74 31.12 95-35 info@aat-online.de · www.aat-online.de Seriennummer:...
