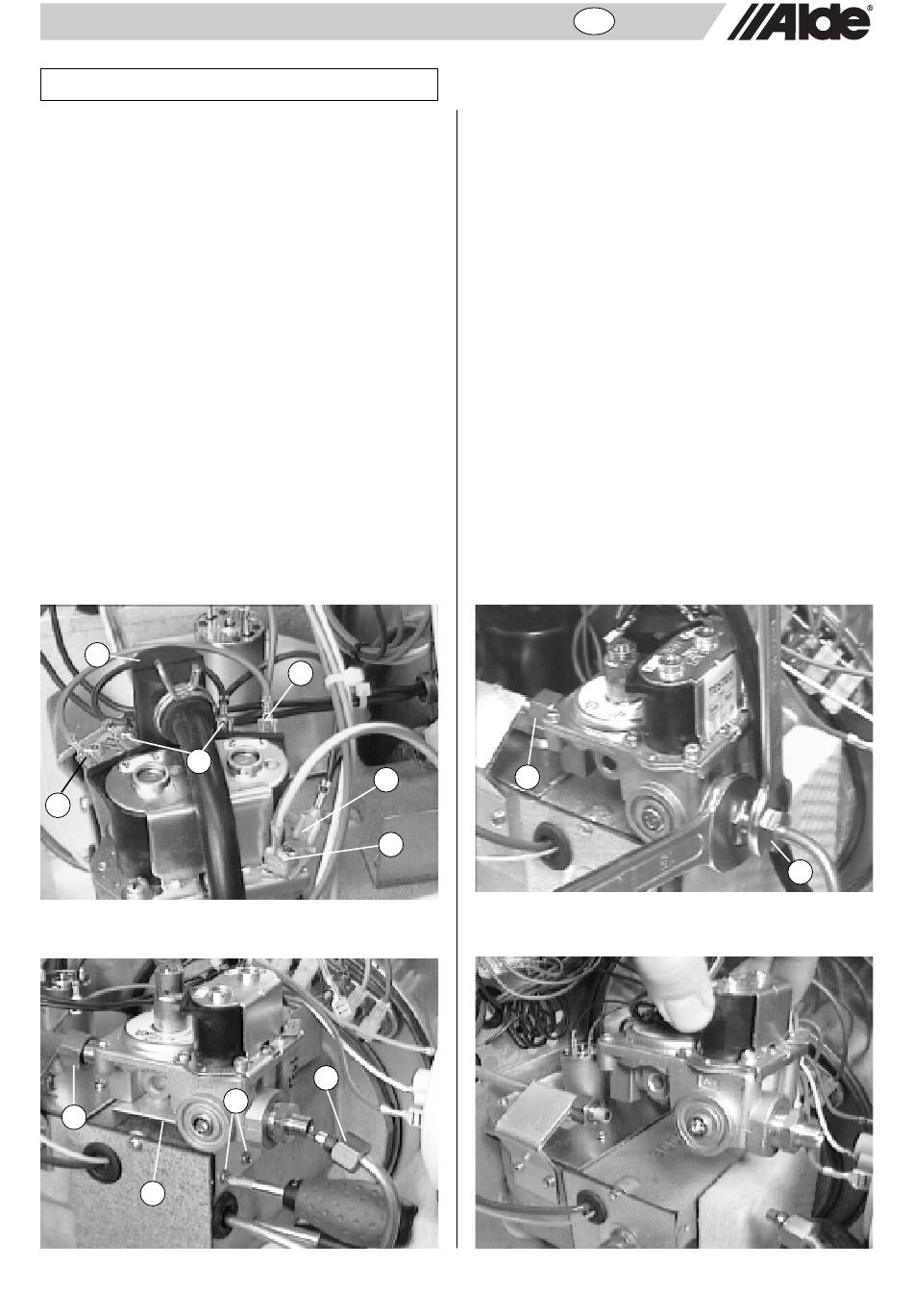

4:7 Austausch des Magnetventils

Gilt für Kessel mit im Brennergehäuse fest-
schraubtem Magnetventil (bis Herstellungsnr.
04444).
1. Den Deckel und das Endblech demontieren.
2. Die Kabel (schwarz, blau und gelb/grün) auf dem
Magnetventil (Abb. 17A-C) lösen.
3. Die Muttern (mit Schlüssel gegenkontern) vom Eintritt-
Gasrohr (Abb. 18A) und vom Gasrohr zum Brenner (Abb.
18B) lösen sowie den Gummiwinkel vom Weichstartventil
(Abb. 17D) entfernen.
4. Die Schläuche zum Druckwächter demontieren und
die Isolierung neben dem Ventilatorgehäuse entfernen.
5. Die 2 Blechschrauben (Abb. 18C), die den Befesti-
gungswinkel (Abb. 18D) zum Magnetventil im Venti-
latorgehäuse fixieren, lösen.
6. Das Magnetventil hochheben und den
Befestigungswinkel auf dem neuen Magnetventil (auf
dem Unterteil mit 1 Schraube verschraubt) anbringen.
7. Das neue Magnetventil in umgekehrter Reihenfolge
montieren.
8. Die Mutter des Eintritt-Gasrohres (mit Schlüssel
Abb. 17.
D
B
A
Abb. 18.
A
D
A
B
C
B
C
DE
gegenkontern) mit 25-30 Nm und das Gasrohr zum
Brenner mit 7-9 Nm anziehen. Nicht vergessen zu
kontrollieren, dass die Konusse richtig auf den Rohren
montiert sind. Wenn der Kessel in Betrieb ist, die Dichtigkeit
des Systems und der Kupplungen mit Leckagespray
kontrollieren.
9. Das Endblech und den Deckel montieren
Gilt für Kessel ab Herstellungsnr. 04445.
1. Den Deckel und das Endblech demontieren.
2. Die Kabel (schwarz, blau und gelb/grün) auf dem
Magnetventil (Abb. 17A-C) lösen.
3. Die Muttern (mit Schlüssel gegenkontern) vom Eintritt-
Gasrohr (Abb. 18A) und vom Gasrohr zum Brenner (Abb.
18B) lösen sowie den Gummiwinkel vom Weichstartventil
(Abb. 17D) entfernen.
4. Das Magnetventil hochheben (Abb. 20) und das neue
Magnetventil in umgekehrter Reihenfolge montieren.
5. Die Mutter des Eintritt-Gasrohres (mit Schlüssel
gegenkontern) mit 25-30 Nm und das Gasrohr zum
Brenner mit 7-9 Nm anziehen. Wenn der Kessel in Betrieb
ist, die Dichtigkeit des Systems und der Kupplungen mit
Leckagespray kontrollieren.
6. Das Endblech und den Deckel montieren.
Abb. 19.
A
Abb. 20.
B
