Inhaltszusammenfassung für SOMFY animeo LON 4 AC

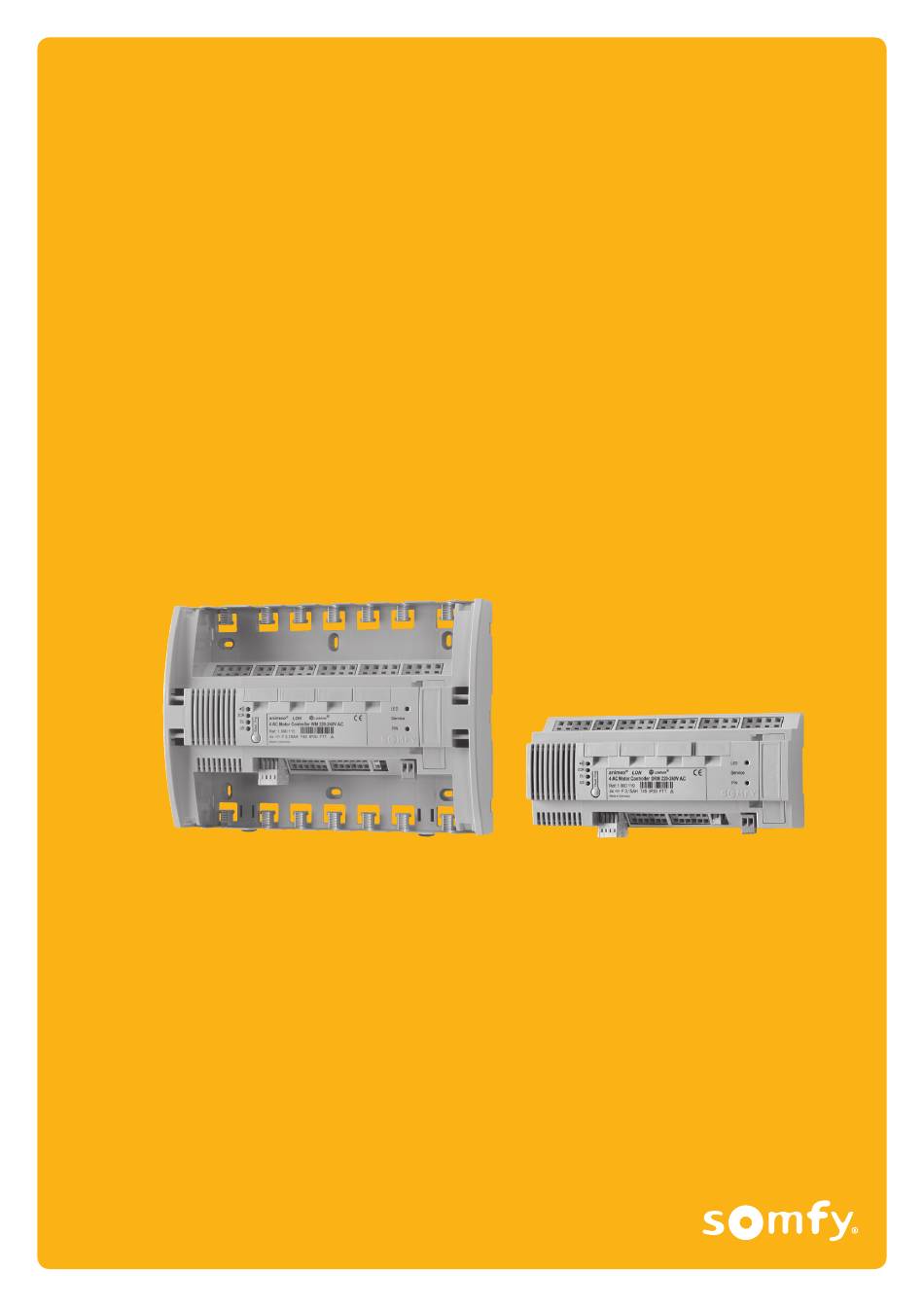

  • Seite 1 ® LON 4 AC Motor Controller WM/DRM 220-240 V AC Gebrauchsanweisung Notice d‘installation Montagehandleiding Installationsvejledning Installation guide Installasjonsanvisninger Asennusohjeet Guida all‘installazione Installationsanvisningar Ref. 1860115 Ref. 1860119 © 2007-2013, SOMFY SAS. ALL RIGHTS RESERVED. REF. 5051044 C – 2013/06/30...
  • Seite 2 DIN rail 210 : 12 Te min.: 120 mm 63 mm 140 mm 63 mm Mains > 10 cm Mains 2/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 3 LON binary inputs! LON Motor Controller Subnet Motor Controller (1) (max.2) Mains ≥E01 R=120 Ω R=120 Ω LON Net LON Subnet bus 1860115E01 0441 0174 139920768 > 30 s 3/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 4 Local push button LON-Cable LON B LON B Motor 1 … Motor 4 LON SOMFY SUBNET (max. 1x LON Motor Controller + 4 x IB+ Motor Controller 186015304410174139920768 > 10 s 4/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C-...

  • Seite 5: Montage

    Anlauf der Motoren in den Einstellungen des Motor Con trollers ting too artikel nr. 1811242 bruges. vorzunehmen. Um die verzögerte Anlaufzeit einzustellen, kann das WT Setting Tool, Ref. 1811242, verwendet werden. 5/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C-...
  • Seite 6 Required, following LON topology guidelines, www.lonmark.org Ext. (LON Somfy Subnet) Min.: 2 x 0.25 mm /24 AWG Required 200 m Max.: 2 x 0.75 mm /18 AWG 220-240 V AC Min.: 3 x 1.5 mm /16 AWG – Max.: 3 x 2.5 mm /14 AWG 6/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...

  • Seite 7: Installation

    «Moteur tings. To configure the start-up delay time WT Setting Tool Ref. contrôleur». Pour configurer ce paramètre (temps de retard), un 1811242 can be used. outil Réf: 1811242 peut être utilisé. 7/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 8 Required, following LON topology guidelines, www.lonmark.org Ext. (LON Somfy Subnet) Min.: 2 x 0.25 mm /24 AWG Required 200 m Max.: 2 x 0.75 mm /18 AWG 220-240 V AC Min.: 3 x 1.5 mm /16 AWG – Max.: 3 x 2.5 mm /14 AWG 8/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 9 Ref 1811242. van de start van elektronische motoren in de motorcontroller instellingen te configureren. Voor het configureren van deze tijdsvertraging kan de’ WT afstelling Tool’ met Ref. 1811242 worden gebruikt. 9/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 10 Motor Controllerns inställningar. Max. 4 min. efter tillslag, cyklisk LED signal För att göra detta korrekt - kontakta Somfy supporten då ett (heartbeat var 3 sek.) på alla Motor Controllers speciellt verktyg, WT setting tool, skall användas.
  • Seite 11 I AC = 0.5 A • E MV Störaussendungsprüfung: U AC = 230 V AC I AC = 0.5 A (EN 55022 Sendeklasse B) (EN 55022 Class B emission) 11/12 animeo LON 4 AC MOTOR CONTROLLER. REF. 5051044 C -...
  • Seite 12 Tel.: +351 (0) 229 396 840 Tel.: +45 (0) 65 325 793 Tel.: +39 (0) 24 847 181 Tel.: +1 (0) 6 093 951 300 © 2007-2013, SOMFY SAS. ALL RIGHTS RESERVED. REF. 5051044 C – 2013/06/30...
