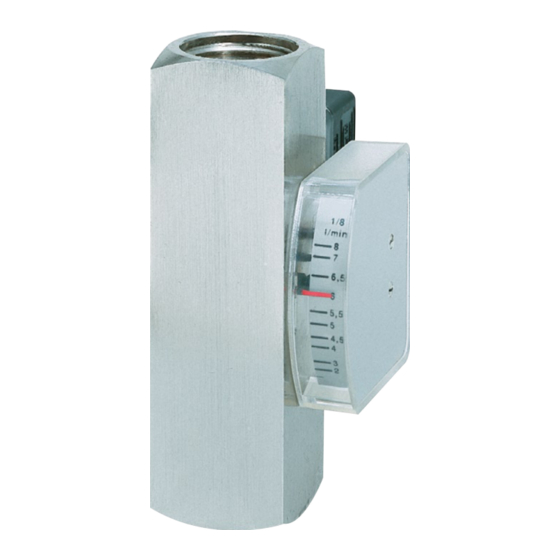

- Seite 1 Bedienungsanleitung DS08 Viskositätskompensierter Schwebekörper-Strömungsmesser und -wächter, einbaulageunabhängig, Hochdruckausführung PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
9 Spezifikationen siehe Datenblatt im technischen Anhang 1 Vorwort Die Strömungswächter der Serie DS08 zeichnen sich durch zuverlässige Funktion und einfache Bedienung aus. Um die Vorteile dieses Geräts in vollem Umfang nutzen zu können, bitten wir folgendes zu beachten: Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Geräts beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben. -
Seite 3: Qualifiziertes Personal
2.3 Qualifiziertes Personal Die Geräte der Serie DS08 dürfen nur von qualifiziertem Personal, das in der Lage ist, die Geräte fachgerecht einzusetzen, installiert werden Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieser Geräte vertraut sind und die über eine ihrer Tätigkeit entsprechende Qualifikation verfügen. -
Seite 4: Elektrischer Anschluss
Fordern sie bitte die entsprechende Montageanleitung an. Zustand des Kontakts bei Gerät ohne Durchfluss: Anschlussbild: Schließer DIN 43650 Anschlussbild: Wechsler DIN 43650 5.1 Standard-Schaltkontakt Anschlußbild der mitgelieferten Steckerdose (DIN 43650 Form A oder C). Der Erde-Anschluss ist nicht genutzt. DS08-D.SAM 07.12.04 Seite 4... -
Seite 5: Kontaktschutzmaßnahmen
Eine Gefahr der Überlastung besteht durch: - induktive Lasten - kapazitive Lasten - ohmschen Lasten Induktive Belastung: Diese Belastungsform wird verursacht z.B. durch: - Schütze, Relais - Magnetventile - Elektromotoren Gefahr: Spannungsspitzen beim Ausschalten (Bis zum 10-fachen der Nennspannung) DS08-D.SAM 07.12.04 Seite 5... - Seite 6 - anlaufende Motoren Gefahr: Hohe Stromspitzen beim Einschalten des Schaltkontakts, da die Glühwendel bei niedrigen Temperaturen einen geringen Widerstand hat Schutzmaßnahmen: (Beispiele) Anschluß an SPS Für den Anschluß an hochohmige Verbraucher (z.B. SPS) ist eine Schutzbeschaltung nicht notwendig. DS08-D.SAM 07.12.04 Seite 6...
-
Seite 7: Einstellung Des Schaltpunkts
Durchfluss verändert und der Schaltzustand des Schalkontakts überwacht wird. - Zur Reinigung genügt in den meisten Fällen ein Durchspülen mit sauberem Medium. In hartnäckigen Fällen (z.B. Kalkablagerungen) kann mit handelsüblichen Reinigern, sofern diese die Werkstoffe des Geräts nicht angreifen, gereinigt werden. DS08-D.SAM 07.12.04 Seite 7... -
Seite 8: Fehlersuche
Der Schaltpunkt stimmt nicht mit dem tatsächlichen Durchfluss überein 1. Keine medienspezifische Skala - Eine Umrechnungstabelle oder eine medienspezifische Skala anfordern 2. Falsch reduziert - Gemäß Abschnitt 4 reduzieren 3. Gerät verschmutzt - Das Gerät reinigen 4. Gerät defekt DS08-D.SAM 07.12.04 Seite 8... -
Seite 9: Geräte Mit Reedkontakt Anschließen
Geräte mit Reedkontakt anschließen Reedkontakte sind generell für kleine Schaltleistungen konzipiert. Ein Anschluss eines Verbrauchers mit höherer Leistungsaufnahme darf grundsätzlich nur über ein Kontaktschutzrelais (z.B. unsere Baureihe MSR01) erfolgen. Beim direkten Anschluss eines Verbrauchers an den Reedkontakt sind unbedingt folgende Hinweise zu beachten: Keiner der auf dem Schaltgehäuse angegebenen elektrischen Anschlusswerte darf unter keine Umständen (auch nicht kurzzeitig) überschritten werden. -
Seite 10: Rc-Glieder Zur Schutzbeschaltung (Boucherot-Glied, Snubber)
Anschluss an SPS Für den Anschluß an hochohmige Verbraucher (z.B. SPS) ist eine Schutzbeschaltung nicht notwendig. Die Reedkontakte sind Wolfram-, Gold-, Rhodium-beschichtet und befinden sich in einer Schutz- gasatmosphäre. Ein Direktanschluss an Eingänge einer SPS sind bedenkenlos möglich. RC-Glieder zur Schutzbeschaltung (Boucherot-Glied, Snubber) In der Praxis haben sich folgende Werte für die Widerstands/Kondensatorkombinationen bewährt. -
Seite 11: Anschlussbelegung
Analogtransmitter SU20 Betriebstemperatur: -20...+70 °C Lagertemperatur: -20...+80 °C Genauigkeit*: +/- 10 % vom Endwert * Bei individueller Kalibrierung höhere Genauigkeit auf Anfrage möglich Elektrischer Anschluss Achtung: Wir empfehlen, nur geschirmte Anschlussleitungen zu verwenden. Die Geräte sind mit integrierter Elektronikeinheit ausgestattet und direkt nach dem Einbau und An- schluss betriebsbereit. - Seite 12 • • • • • • • • •...
