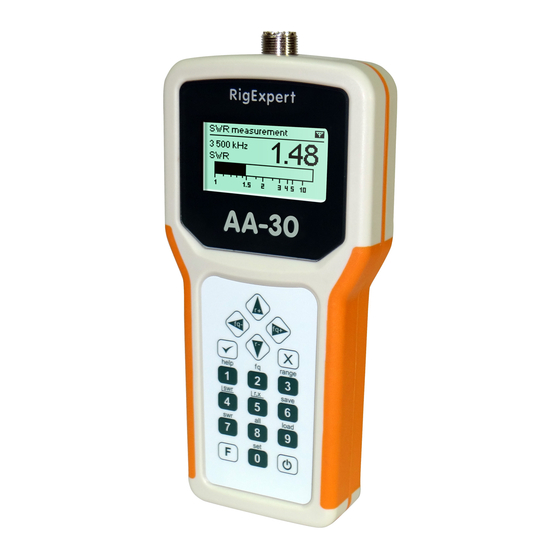

- Seite 1 RigExpert ® AA-30 Antennen-Analyzer 0,1 bis 30 MHz AA-54 Antennen-Analyzer 0,1 bis 54 MHz Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Beschreibung ......................4 2 Spezifikationen ......................5 3 VORSICHTSMASSNAHMEN ................6 4 Betrieb ........................7 4.1 Vorbereitung für den Einsatz ................7 4.2 Ein- oder ausschalten des Analysators.............7 4.3 Hauptmenü ......................8 4.4 Ein- und Mehrpunkt-Messmodi.................8 4.4.1 SWR-Modus ....................9 4.4.2 MultiSWR Modus (nur AA-54) ..............9 4.4.3 Show-all Modus ..................10 4.5 Graphische Modi.....................10 4.5.1 SWR-Graph....................11... -
Seite 4: Beschreibung
Merkmale, wie die Daten- speicherung und die Möglichkeit einer Computeranbindung (z. B. um Smith- Diagramme darzustellen), machen RigExpert Analyzer für Profis wie Ama- teure interessant. Die folgenden Aufgaben lassen sich leicht mit Hilfe des Analyzers erledigen: • Schnell-Test von Antennen Antennenanschluss •... -
Seite 5: Spezifikationen
2 Spezifikationen Frequenzbereich: AA-30 0,1 … 30 MHz, AA-54 0,1 … 54 MHz Frequenz-Auflösung: 1 kHz Messmöglichkeit an 50- und 75 Ohm-Systemen SWR-Messbereich: 0 … 10 SWR-Darstellung: numerisch oder als Balken R-, X-Bereich: 0 ... 10000, -10000 ... 10000 numerischer Modus 0 ... -
Seite 6: Vorsichtsmassnahmen
3 VORSICHTSMASSNAHMEN Niemals den Analyzer bei Gewitter verwenden! Blitze wie auch statische Aufladungen könnten Sie töten oder den Analyzer zerstören. Niemals den Analyzer nach Beendigung der Messungen angeschlossen lassen! Plötzliche Überspannungen, Gewitter oder starke Sender könnten ihn nachhaltig beschädigen. Niemals ein HF-Signal in den Analyzer einspeisen. Ver- wenden Sie den Analyzer nicht wenn aktive Sender in unmittelbarer Nähe sind! Vermeiden Sie statische Aufladungen... -
Seite 7: Betrieb
Firmware-Versionsnummer sowie Batteriespannung auf dem LCD angezeigt. Das On-Screen Menü System der RigExpert Antennen-Analyzer bietet eine einfache aber effektive Möglichkeit, das gesamte Gerät zu steuern. Da die Fähigkeiten des AA-30 und des AA-54 unterschiedlich sind, unterscheidet sich auch die Menüführung der beiden Analyzer. -
Seite 8: Hauptmenü
• Das USB-Symbol wird angezeigt, wenn der Analysator mit einem PC verbun- den ist oder ein Netzteil an der USB-Buchse steckt. RigExpert Analyzer sind selbstdokumentierend: Das Drücken der Taste (Hilfe) ruft einen Bildschirm mit einer Liste der verfügbaren Möglichkeiten für den aktuellen Modus auf. -
Seite 9: Swr-Modus
Taste (Hilfe) listet alle verfügbaren Kommandos für die- sen Modus auf. 4.4.2 MultiSWR Modus (nur AA-54) Der RigExpert AA-54 ist in der Lage, die Stehwellenverhältnisse auf bis zu fünf ver- schiedenen Frequenzen gleichzeitig zu erfassen und anzuzeigen. Dieser Modus wird mit der Tastenkombination im Hauptmenü... -
Seite 10: Show-All Modus
• und Blindwiderstand ausgedrückt: 4.5 Graphische Modi Ein Schlüsselmerkmal des RigExpert Antennen-Analyzers besteht darin, die einzel- nen Parameter grafisch darstellen zu können. Besonders wertvoll ist diese Art der Darstellung, wenn Abhängigkeiten der zu untersuchenden Größen innerhalb des vor- gegebenen Frequenzbereiches sichtbar werden sollen. -
Seite 11: Swr-Graph
4.5.1 SWR-Graph Im SWR-Ggraph-Modus (Drücken von im Hauptmenü), wird der Verlauf des Stehwellenverhältnisses im ausgewählten Frequenzbereich dargestellt: Sie können entweder die gewünschte Mittenfrequenz einstellen (Taste ) oder den Scanbereich (Taste ) festlegen. Mit den Pfeiltasten ( ) können die Parameter ebenfalls festgelegt bzw. geändert werden. Durch Drücken von (ok) wird die Anzeige aktualisiert. -
Seite 12: Speichernutzung (Nur Aa-54)
Im Menü Einstellungen (Drücken von ) sind verschiedenste Einstellungen des Ana- lyzers möglich. Durch erneutes Drücken von gelangt man jeweils zu weiteren Ein- stellungen: AA-30 AA54 – Sprachauswahl (nur AA-54) – Hintergrundhelligkeit an oder aus – Sound an oder aus –... - Seite 13 – Test der HF-Messbrücke. Bei offener Messbuchse sollte die Anzeige ähnlich dieser sein: Mit angeschlossenem 50 Ohm Lastwiderstand sollte die Anzeige ähnlich dieser sein: Sollten die Balken überhaupt nicht gefüllt sein, liegt entweder ein Defekt an der Endstufe oder am HF-Detektor vor.
- Seite 14 – Detektor Ausgangsspannung über die Frequenz: Bei offener Mess- buchse sollte die Anzeige ähnlich dieser sein: AA-30 AA-54 Der Spannungskurve sollte zwischen den beiden horizontalen gestrichelten Li- nien verlaufen. Die senkrechten Linien zeigen die Grenzen der Subbänder des jeweiligen Analyzers.
-
Seite 15: Computer-Verbindung
Messwerte komfortabel anzuzeigen, Screen-Shots zu machen und die Firmware des Analyzers auf dem neuesten Stand zu halten Ein konventionelles USB-Kabel ist zum Anschluss ausreichend. Die notwendige Software ist auf der beigelegten CD enthalten bzw. unter www.rigexpert.com downlo- adbar. Details finden Sie im Software-Handbuch. -
Seite 16: Applikationen
5. Applikationen 5.1. Antennen 5.1.1. Prüfen einer Antenne Es ist eine gute Idee, die Antenne vor dem Anschluss an die Funkanlage zu überprü- fen. Der SWR-Graph –Modus eignet sich dazu: Das obige Bild zeigt den Graph des Stehwellenverhältnisses einer vertikalen VHF- Antenne, die über 40 m Kabel angeschlossen ist. -
Seite 17: Koaxial-Kabel
Die geometrischen Abmessungen einfacher Antennen (z. B Dipole) können nach ein- fachen Faustregeln geändert werden, um auf die gewünschte Resonanzfrequenz zu kommen. Andere Antennentypen erfordern mehr Aufwand als das bloße Ändern der Länge ei- nes Elementes (wie Spulen Filter usw.). Hier hilft der SWR-Modus oder “Show all” – Modus bei kontinuierlicher Anzeige der Parameter weiter. - Seite 18 Anders ausgedrückt, der Verkürzungsfaktor kennzeichnet das Verhältnis der Wellen- ausbreitungsgeschwindigkeit im Kabel gegenüber der im Vakuum. − Ausbreitungsgeschwindigkeit der Welle im Isolierstoff des Kabels Die Ausbreitungsgeschwindigkeit elektromagnetischer Wellen (z. B auch Licht) ist eine Naturkonstante: c = 299792458 m/s. Dieser Wert gilt für Vakuum. In anderen Medien ist diese Ausbreitungsgeschwindigkeit geringer.
-
Seite 19: Verkürzungsfaktor-Messung
− − − l Kabellänge Frequenz in Hz n s Text Beispiel: 197863022 10, 23 4835000 (Die tatsächliche Länge betrug im Beispiel 10,09 m, was etwa 1% vom berechneten Ergebnis abweicht.) 5.2.3. Verkürzungsfaktor-Messung Bei Kenntnis der Resonanzfrequenz und der physikalischen Länge des kann der aktu- elle Wert des Verkürzungsfaktors leicht bestimmt werden: 1. -
Seite 20: Finden Von Kabelfehlern
195140600 0,65 299792458 5.2.4. Finden von Kabelfehlern Um Kabelfehler aufzuspüren, werden die gleichen Methoden wie bei der Längenbe- stimmung angewendet. Betrachten Sie den Blindwiderstand (X) in der Nähe des Null- durchganges: • Bewegt er sich von -∞ bis 0, ist das Kabel offen (z. B. gerissen). •... -
Seite 21: Bestimmung Der Kenngröße Impedanz
Beispiel: Kabelstück von1,85 m wird abgeschnitten. Die Toleranz beträgt +10 cm. Es bleibt am Ende offen. 3. Bringen Sie den Analyzer in den Show all-Modus. Stellen Sie am Analyzer die gewünschte Frequenz ein. Beispiel: 28200 kHz wird eingestellt. 4. Schneiden Sie kleine Stücke (1/10 bis 1/5 der Längenzugabe) vom offenen Ende ab und beobachten Sie dabei die Nulldurchgänge von X. -
Seite 22: Messung Anderer Werte
5.3.1. Kapazitäten und Induktivitäten Die RigExpert Antennen-Analyzer können Kapazitäten von ein paar pF bis zu 0,1 μF wie auch Induktivitäten von einigen nH bis zu 100 μH messen. Beachten Sie, dass die Kondensatoren und Spulen so kurz wie möglich an die Mess- buchse angeschlossen werden müssen. -
Seite 23: Übertrager
Für andere als 1:1-Übertrager wählen Sie entsprechende Widerstände und verfahren Sie sinngemäß. 5.4 HF Signal-Generator Die Ausgangspegel der RigExpert AA-30 und AA-54 Antennen-Analyzer sind recht- eckig und betragen etwa +13 dBm (an 50 Ohm Last). Deshalb können diese Analyzer als Signalquelle für verschiedenste Anwendungen dienen. Wählen Sie hierzu den SWR-Modus oder den Show all-Modus, drücken Sie... - Seite 24 Copyright © 2010Rig Expert Ukraine Ltd Deutsche Ausgabe: © 2010 - 2012 R. Piehler, MixW RigExpert Deutschland http://www.rigexpert.com http://www.rigexpert.de RigExpert ist ein eingetragenes Warenzeichen von Rig Expert Ukraine Ltd 11. September 2012...
