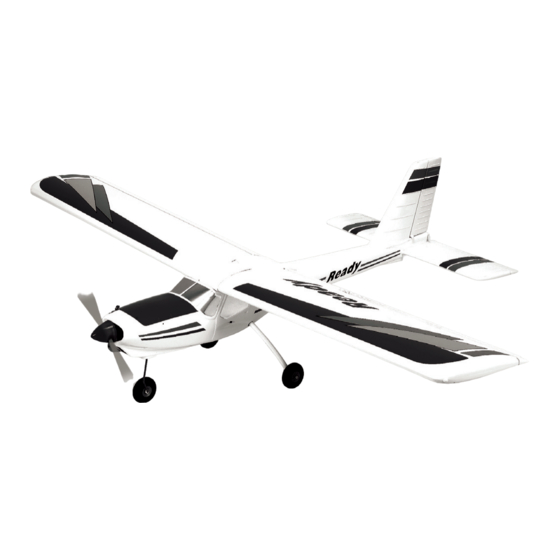

THUNDER TIGER Ready mk3 Handbuch
Inhaltsverzeichnis
Quicklinks
Technische Daten:
Spannweite:
1570mm
Flächeninhalt:
39dm²
Länge:
1200mm
Gewicht flugfertig:
2800g
empf. Motorisierung:
.40 ~ .42 (nicht im Lieferumfang enthalten)
empf. Fernsteueranlage:
4 Kanal (nicht im Lieferumfang enthalten
Bauanleitung & Handbuch
Garantie
Dieser Bausatz ist garantiert fehlerfrei in Bezug auf Material oder Verarbeitung am
Tage des Erwerbs. Diese Garantie beinhaltet keine Modifikationen oder durch solche
hervorgerufenen Beschädigungen. Sie beinhaltet ausschließlich das Produkt selbst
und ist auf die Höhe des empfohlenen Verkaufspreises beschränkt. Durch Zusammen-
bau dieses Baukastens übernimmt der Besitzer die Verantwortung für alle eventuell
durch dieses Produkt entstehenden Schäden. Sollte der Käufer dieses Produkts nicht
gewillt sein diese Verantwortung zu übernehmen, kann das Produkt im ungeöffneten
Originalzustand im Fachhandel gegen Rückerstattung des Kaufpreises zurückgegeben
werden.
Achtung: Betrieb nur unter Anleitung eines Erwachsenen
Dies ist kein Spielzeug! Zusammenbau und Betrieb verlangen die Anleitung durch Er-
wachsene. Lesen Sie diese Anleitung vollständig und aufmerksam durch um mit dem
Zusammenbau und den Flugeigenschaften dieses Modells vertraut zu werden. Prüfen
Sie den Bausatz auf Vollständigkeit oder Schäden. Ansprechpartner finden Sie unter:
www.thundertiger-europe.com
Bestell-Nr.: 4591
Inhaltsverzeichnis
Verwandte Anleitungen für THUNDER TIGER Ready mk3
Inhaltszusammenfassung für THUNDER TIGER Ready mk3
- Seite 1 Bestell-Nr.: 4591 Technische Daten: Spannweite: 1570mm Flächeninhalt: 39dm² Länge: 1200mm Gewicht flugfertig: 2800g empf. Motorisierung: .40 ~ .42 (nicht im Lieferumfang enthalten) empf. Fernsteueranlage: 4 Kanal (nicht im Lieferumfang enthalten Bauanleitung & Handbuch Garantie Dieser Bausatz ist garantiert fehlerfrei in Bezug auf Material oder Verarbeitung am Tage des Erwerbs.
-
Seite 2: Zum Betrieb Benötigtes Zubehör
- 4 Kanal Fernsteuerung mit 4 Std-Servos - 5min-Epoxy - 30min-Epoxy - dünner Sekundenkleber - dicker Sekundenkleber Motor: Die Thunder Tiger GP-42 und PRO-42 - Bastelmesser & Skalpel Motoren sind ideal für den Betrieb dieses - Epoxy-Rührstäbe und/oder Pinsel Modells geeignet. Diese Motoren sind leicht - 150er Schleifpapier zu starten, benötigen keinerlei Einlaufproze-... - Seite 3 Teilezeichnungen: AS6668 Rumpf Set Rumpf (1) Mutterhalter Tankhalter Stift (4) Servohalter Mittelspant (1) Brandschott Mutter (1) AS6669 Tragflächen Set Tragfläche (1) Querlenker Distanz- Stabführung Verbindungs- Endkappen (L/1 R/1) rohr (1) (L/1 R/1) stab (L/1 R/1) Flächenverbinder Querruder Querruder 3x10mm Trag- Servoschiene A (1) Servoschiene B (1) Holzschraube (4)
- Seite 4 Teilezeichnungen: AS6673 Bugfahrwerk Set AS6674 Hauptfahrwerk Set Hauptfahrwerk Bugfahrwerk Ruderhorn (1) Grundplatte (1) (L/1 R/1) Stellring (1) Halter (1) 3x15mm M3 Konus M4 Konus M4 Mutter M3 Mutter Holzschraube M4 Stop- 4x25mm 3x25mm 4x40mm Distanzstück 4x6mm 3x3mm mutter Schraube Schraube Schraubbol- Madenschrau- Madenschrau-...
- Seite 5 4591 Ready MK3 Die Ready Mk3 ist ein Hochdeckermodell für Anfänger, die nach einem Standard Trainer Modell eine Stufe weiter gehen möchten. Die Ready Mk3 ist ein leicht zu fliegendes, bedingt kunstflugtaugliches Hochdeckermo- dell. Die Quick Made System Technologie garantiert perfekte Passgenau- igkeit jedes Bauteils sodass selbst ein absoluter Anfänger in der Lage ist,...
-
Seite 6: Service Und Garantie
Sollte es Ihnen nicht möglich sein, gewisse Probleme selbstständig zu lösen, senden Sie das Modell zusammen mit einer ausführlichen Fehlerbeschrei- bung sowie einer Kopie des Kaufbelegs gut und sicher verpackt an die fol- gende Adresse ein: Thunder Tiger Europe GmbH SERVICE Rudolph Diesel Str.1 86453 Dasing Deutschland Bitte kalkulieren Sie für die Bearbeitung mindestens 10 Werktage ein. - Seite 7 Zusammenbau: Tragfläche: Bild 4: Schieben Sie eine Flächenhälfte in den Tragflächen- Bild 1: Bohren Sie ein 7,5 ~ 8,0mm Loch an den angezeich- verbinder Nr.25 bis die eine Seite des Servo-Schachtes an der neten Stellen des Flächenverbinders Nr.25, um das T-Stück Flächenrippe anliegt und die äußere Kante der Flächenhälfte einbauen zu können.
- Seite 8 Bild 6 ~ 7: Kleben Sie die Servohalter S und SS (je nach verwendeter Servogröße) ein und fixieren Sie sie mit den 3x10mm Holzschrauben. Bauen Sie die Querruderanlen- kungen Q (QS links und QD rechts) und die Halter der Quer- ruderanlenkung R (je eine rechts und eine links) wie im Foto dargestellt zusammen.
- Seite 9 Bild 10-11-12-13: Bohren Sie drei 4mm Löcher in das Brandschott zum Einbau des Motorhalters. Platzieren Sie die drei M4 Muttern in die Aussparungen der Motorhalteplatte C. Fixieren Sie die Motorhalteplatte C mit Epoxy im vorberei- teten Sitz auf dem Brandschott. Montieren Sie den Motor- halter vorübergehend zum Fixieren, bis das Epoxy getrock- net ist.
- Seite 10 Bild 22: So sollte die Baugruppe aussehen. Kleben Sie die Baugruppe mit Sekundenkleber ein. Bild 19-20-21: Bringen Sie den kompletten Mittelhalter wie dargestellt in Position und fixieren Sie ihn mit Sekunden- kleber oder Epoxy. Die Aussparung für das Fahrwerk muss Bild 23-24: Bauen Sie den Hauptfahrwerkhalter ein.
- Seite 11 Bild 25-26-27: Bauen Sie die M3 Muttern Nr.10A und M4 Muttern Nr.10B in den Aussparungen in den Beinen des Hauptfahrwerks M ein. Schieben Sie die Beine durch die Öffnungen im Rumpf und schrauben Sie sie fest. Achtung: es gibt ein linkes Bein „S“ und ein rechtes Bein „D“. Bild 28: Kleben Sie den Servohalter Nr.18 mit Epoxy oder Sekundenkleber ein.
- Seite 12 Bild 29-30-31: Bereiten Sie alle Teile des Spornfahrwerks vor (Nr.7-Nr.5-Nr.22-G-F-V). Positionieren Sie das Fahrwerk indem Sie die Madenschraube am Ruderhorn F anziehen. Achten Sie darauf, dass die Madenschraube eben mit der Ausspa- rung am Fahrwerksbein steht (Bild 30). Überdrehen Sie das Gewinde im Ruderhorn nicht.
- Seite 13 Bild 39: Halten Sie die beiden Hälften wie dargestellt zu- sammen und fixieren Sie diese mit Sekundenkleber. Achten Sie darauf, dass kein Sekundenkleber in die Scharniere läuft. Verbinden Sie die beweglichen Höhenruderprofile mit dem Höhenruderhorn O und fixieren Sie es mit 5min Epoxy. Stel- len Sie sicher, dass das Ruderhorn senkrecht zum Höhenruder steht.
- Seite 14 Ruderausschläge & Funktionen: Wir empfehlen, alle Gestänge vorübergehend montieren um die Funktionen zu prüfen. Demontieren Sie sie danach und bemalen Sie das Modell. Bild 41: Schneiden Sie die beiden hervorstehenden Teile vorne unten und hinten wie dargestellt ab. Durch diese Löcher wird das Gestänge geführt.
-
Seite 15: Finish & Lackierung
Schrauben Sie das Einschraubende mit Loch Nr.34 auf den Gabelkopf. Hängen Sie den Gabelkopf am Servohorn ein, ziehen Sie den Zug ins Rohr und das Schraubende ein. Verknoten Sie den Zug. Bauen Sie beide Züge gleich und spannen Sie sie bevor sie das Rohr quetschen. Stellen Sie die Gabelköpfe so ein, dass Sie eine ausreichende Spannung er- zielen und mittig stehen, wenn das Servo auf Neutral steht. -
Seite 16: Einbau Des Motors
Einbau des Motors: Bild 3: Nehmen Sie Motor und Motorhalter wieder ab und bohren Sie die markierten Löcher mit 2,4mm. Bild 1: Bereiten Sie Spinner, Motor, Propellermutter und Bild 4: Bereiten Sie das Gasgestänge und die Motorhalte- Beilagscheibe sowie einen zu ihrem Motor passenden Pro- schrauben Nr.11 (3x18mm) vor. - Seite 17 Die beiliegende Resorohrverlängerung passt nur Bild 6: Bauen Sie nun Motor und Motorhalter ein. Be- für den Thunder Tiger GP-42. Ein Passendes Teil finden Sie wegen Sie das Gestänge hin und her und stellen Sie sicher, im Zubehörprogramm ihres Motorenherstellers.
- Seite 18 Bild 15: verlegen Sie den Spritschlauch und schließen Sie ihn an Schalldämpfer und Vergaser an. Bild 12 – 13: Montieren Sie Spinnerplatte und Propeller. Stellen Sie den Propeller so ein, dass sie den Motor bequem starten können. Bild 14: sichern Sie den Spinner mit den beiden 3x12mm Schneidschrauben.
- Seite 20 Herausgeber: Redaktion: Thunder Tiger Europe GmbH Benjamin Schleich Rudolf-Diesel-Str.1 Gestaltung, Inhalt, Satz: 86453 Dasing HMS Media Tel.: 08205/959030 Lindenstr.25a 89269 Vöhringen Tel.: 07306/785126 © 2009 HMS Media Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung...
