Ihre neue Solar-Seniorenuhr ..4 Lieferumfang ........5 Produktvarianten ......5 Wichtige Hinweise zu Beginn ..6 Sicherheitshinweise ......6 Wichtige Hinweise zur Entsorgung ... 7 Wichtige Hinweise zu Batterien und deren Entsorgung ....8 Konformitätserklärung ....10 Produktdetails ......12 Verwendung ......12 Uhrzeit und Empfangsstatus abfragen ...........
Seite 3
Klingelton erfolgt eine stündliche Zeitansage) .....26 Manuelle Zeiteinstellung ....27 Uhr in Schlummermodus schalten ... 29 Uhr wieder aktivieren ....30 Fehlerbehebung ....... 30 Die Uhr empfängt kein Signal ..30 Fehlersuche ........31 Zurücksetzen der Uhr ....32 Ersetzen der Batterie ....35 NC-7383-675 NC-7384-675...

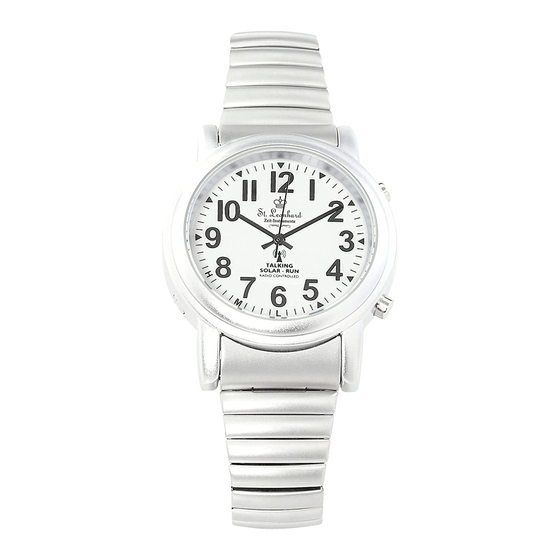

IHRE NEUE SENIORENUHR Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser sprechenden Funk- & Solar- Seniorenuhr, die Ihnen auf Knopfdruck Uhrzeit und Datum ansagt. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue sprechende Funk- &...
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten! Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen NC-7383-675 NC-7384-675...
in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene engenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Wichtige Hinweise zu Batterien und deren Entsorgung Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurück-zugeben.
Seite 9
Hände von Kindern. • Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen. • Versuchen Sie nicht, Batterien zu öffnen und werfen Sie Batterien nicht in Feuer. • Normale Batterien dürfen nicht wieder aufgeladen werden. NC-7383-675 NC-7384-675...
Achtung Explosionsgefahr! • Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit! • Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich die Produkte NC-7383 und NC- 7384 in Übereinstimmung mit der RoHS Richtlinie 2011/65/EU und der...
Seite 11
Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 17.03.2016 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/ support. Geben Sie dort im Suchfeld die Artikelnummer ein. NC-7383-675 NC-7384-675...
PRODUKTDETAILS 1. S1: Zeitansage und Empfangsstatus 2. S2: Datumsansage und Batterieladung 3. S3: Alarmeinstellung 4. S4: Einstellung HINWEIS: Die Uhr wird standardmäßig im Sandby-Modus ausgeliefert. Halten Sie eine beliebige Taste ca. 3 Sekunden gedrückt, um den Sandby-Modus auszuschalten und die Uhr zu reaktivieren. Dieser Vorgang kann einige Minuten dauern, bis sich der Zeiger auf die aktuelle Zeit ausrichtet.
Uhr ruft jeden Morgen um 3.00 Uhr automatisch das Signal der Atomuhr ab. War die Abfrage erfolgreich, hören Sie "Deutschlandzeit aktualisiert". Bei schlechtem Empfang und erfolgloser Abfrage hören Sie: "Deutschlandzeit nicht aktualisiert". Da die Uhr sehr genau ist, tritt auch nach einigen Tagen NC-7383-675 NC-7384-675...
ohne aktuelle Abfrage nur eine sehr geringe Ungenauigkeit auf. Datum und Batterieladung abfragen Drücken Sie S2 einmal, um das aktuelle Datum zu hören. Drücken Sie S2 zweimal, um die Batterieladung zu prüfen. Die Batterie-ladung wird durch den Sekundenzeiger angezeigt. Batterie voll: Sekundenzeiger auf 8.00 Uhr Batterie halbvoll: Sekundenzeiger auf 7.00 Uhr...
Ihre Uhr auf, wenn Sie dieses Signal hören. Alarm abfragen Drücken Sie S3 einmal. Verwenden Sie zur Betätigung dieser Taste die Spitze eines Kugelschreibers oder ähnliches. Die Uhr teilt Ihnen mit, ob der Alarm ein- oder ausgeschaltet ist. NC-7383-675 NC-7384-675...
LADEN DER BATTERIE Sonnenuhr Neonröhre Licht Uhrglas Ziffernblatt Licht Solarkollektor Solaruhr Batterie Antrieb Laden der Solaruhr unter Gehäuse einer elektrischen Lampe Bei geringer Batterieladung läuft der Sekundenzeiger in 2-Sekunden- Schritten und die Tastenfunktionen stehen nicht zur Verfügung. Sie müssen die Uhr aufladen, was bei sehr starker Entladung einige Tage dauern kann.
Seite 17
60 °C. Vollständig aufgeladen kann die Uhr je nach Verwendung bis zu 3 Monaten laufen. Die Ladezeit hängt von der in Lux gemessenen Lichtstärke ab. Eine stark entladene Batterie benötigt folgende Zeiten: 10.000 Lux: 50-60 Stunden 30.000 Lux (direkte Sonneneinstrahlung): 18-23 Stunden NC-7383-675 NC-7384-675...
EMPFANG DES ZEITSIGNALS Legen Sie Ihre Uhr nachts mit dem Ziffernblatt nach unten in die Nähe eines Fensters. Das Signal wird um 3.00 Uhr morgens aktualisiert. Sie können den Empfangsstatus wie oben beschrieben überprüfen. Auswahl des Landessignals Sie können auswählen, welches Signal die Uhr empfangen soll, entweder Großbritannien, Deutschland, USA oder Japan...
Seite 19
3. Drücken Sie S3, dann hören Sie "Drücken Sie den Knopf rechts oben zur Einstellung der Stunden, den Knopf rechts unten zur Einstellung der Minuten und den Knopf links unten zum Bestätigen". 4. Drücken Sie S1 zur Auswahl von Großbritannien, Deutschland, NC-7383-675 NC-7384-675...
Japan (nur 60 KHz) oder USA. In den USA müssen Sie die richtige Zeitzone auswählen (Pacific, Mountain, Central oder Eastern). 5. Drücken Sie nach Auswahl des Landes S4 zum Bestätigen. 6. Die Uhr stellt sich auf die Ortszeit des ausgewählten Landes ein.
Seite 21
• 7 Uhr beim Empfang des USA- Signals • 12 Uhr beim Empfang des Signals aus Großbritannien • 12:01 Uhr beim Empfang des deutschen Signals • 5 Uhr beim Empfang des japanischen Signals (nur 60 KHz) Zeigt der Zeiger keine der obigen Referenzpunkte, muss NC-7383-675 NC-7384-675...
Seite 22
er neu kalibriert werden (siehe Fehlerbehebung unten). Die Uhr braucht etwa 5-14 Minuten, um das Signal zu empfangen. Warten Sie, bis der Zeiger wieder in normaler Geschwindigkeit läuft. Sie können durch zweimaliges Betätigen von S1 prüfen, ob der Signalempfang erfolgreich war. Sie hören dann: "Name des Landes - Uhrzeit aktualisiert"...
Knopf rechts oben zur Einstellung der Stunden und den Knopf rechts unten zur Einstellung der Minuten und den Knopf links unten zur Bestätigung“. Nehmen Sie die gewünschte Einstellung vor. 4. Nach der Einstellung hören Sie die eingestellte Alarmzeit. NC-7383-675 NC-7384-675...
HINWEISE: Sie können die eingestellte Alarmzeit jederzeit durch Drücken von S3 prüfen. Dieser Alarm gilt für jeden Tag. Zum Ausschalten gehen Sie vor wie unten beschrieben. Alarm ein- oder ausschalten: 1. Drücken Sie S4 für 5 Sekunden, während die Uhr im Echtzeitmodus ist, bis Sie "Zur Einstellung des Alarms drücken Sie den Knopf links oben"...
Seite 25
5. Um einen täglichen Alarm auszuschalten, drücken Sie S2. Um einen täglichen Alarm einzuschalten, drücken Sie S1. 6. Bestätigen Sie mit S4. 7. Nachdem Sie das Ausschalten eines täglichen Alarms bestätigt haben, hören Sie "Alarm ist Aus", wenn Sie S3 drücken. NC-7383-675 NC-7384-675...
Klingelton ein-/ausschalten (bei eingeschaltetem Klingelton erfolgt eine stündliche Zeitansage) 1. Drücken Sie S4 für 5 Sekunden, während die Uhr im Echtzeitmodus ist, bis Sie "Zur Einstellung des Alarms drücken Sie den Knopf links oben" hören. 2. Drücken Sie S4 noch zweimal, bis Sie "Zum Aktivieren oder Deaktivieren des Klingeltons drücken Sie den Knopf links...
Klingeltons wird die Uhr zu jeder vollen Stunde die Stunde schlagen. Manuelle Zeiteinstellung Diese Funktion dient nur für Reisen in Länder, in denen kein Zeitsignal zur Verfügung steht. Nach Ihrer Rückkehr müssen Sie Ihre Uhr wieder zurücksetzen, damit sie das NC-7383-675 NC-7384-675...
Seite 28
Signal wieder empfangen kann. 1. Drücken Sie S4 für 5 Sekunden, während die Uhr im Echtzeitmodus ist, bis Sie "Zur Einstellung des Alarms drücken Sie den Knopf links oben" hören. 2. Drücken Sie S4 noch viermal, bis Sie "Zur Einstellung der Zeit drücken Sie den Knopf links oben"...
Dies ist nur erforderlich, wenn Sie die Uhr längere Zeit nicht verwenden wollen. 1. Drücken Sie S3 und halten Sie den Knopf gedrückt, drücken Sie gleichzeitig S1 und halten Sie auch diesen Knopf gedrückt, bis der Sekundenzeiger schnell läuft. NC-7383-675 NC-7384-675...
2. Lassen Sie alle Knöpfe los, die Uhr stellt sich auf 1:00:00 und bleibt dort. Uhr wieder aktivieren Drücken Sie eine beliebige Taste für 2 Sekunden, die Uhr stellt sich automatisch auf die aktuelle Uhrzeit. FEHLERBEHEBUNG Die Uhr empfängt kein Signal Dies kann passieren, wenn Sie sich außerhalb von Großbritannien, in einem stark bebauten Gebiet...
1. Prüfen Sie, ob die Uhr normal läuft. 2. Halten Sie S4 für mehr als 5 Sekunden gedrückt, bis Sie "Zur Einstellung des Alarms drücken Sie den Knopf links oben" hören. 3. Drücken Sie S4 mehrmals, bis Sie "Zur Einstellung des NC-7383-675 NC-7384-675...
Sekundenabgleichs drücken Sie den Knopf links oben" hören. 4. Drücken Sie S3. 5. Der Sekundenzeiger geht in eine neue Stellung und bleibt vor 6.00 Uhr stehen. 6. Drücken Sie S1 mehrmals, bis der Sekundenzeiger genau auf 6.00 Uhr steht. Drücken Sie S4 zur Bestätigung.
Seite 33
5. Der Sekundenzeiger geht in eine neue Stellung und bleibt stehen. 6. Halten Sie S2 mehr als 10 Sekunden gedrückt und lassen Sie dann los. 7. Jetzt können Sie die Zeiger auf 12.00 Uhr einstellen. Drücken Sie S2, damit sich die Zeiger NC-7383-675 NC-7384-675...
Seite 34
schneller bewegen. Drücken Sie S2 erneut, um die Zeiger anzuhalten. 8. Drücken Sie S2, um die Zeiger anzuhalten, bevor Sie auf 12.00 Uhr stehen. 9. Nachdem die Uhr steht, stellen Sie den Sekundenzeiger schrittweise durch Drücken von S2 auf 12.00 Uhr ein. Wiederholen Sie den Vorgang, wenn Sie versehentlich über 12.00 Uhr hinaus gegangen sind.
Diese Uhr benötigt eine Batterie vom Typ ML2016. Sie sollten den Austausch nur von Fachpersonal durchführen lassen. Öffnen Sie die Rückseite der Uhr. Nehmen Sie den Deckel vorsichtig ab, verlieren Sie nicht die Dichtung. Nehmen Sie die Feder auf der NC-7383-675 NC-7384-675...
Seite 36
rechten Seite heraus. Entnehmen Sie die Batterie und ersetzen Sie diese durch eine neue, beachten Sie die korrekte Polarität. Drücken Sie die Batteriefeder nach unten. Bevor Sie den Deckel wieder befestigen, achten Sie auf die korrekte Platzierung der Dichtung. Nach dem Batteriewechsel müssen Sie alle Zeiger auf die 12.00-Uhr- Position gestellt werden.
Seite 37
Uhr an eine Stelle, wo der Signalempfang möglich ist. Die Uhr wird automatisch innerhalb der nächsten 24 Stunden nach einem Signal suchen. Sobald ein aktuelles Zeitsignal empfangen wurde, stellen sich die Zeiger auf die richtige Uhrzeit ein. NC-7383-675 NC-7384-675...
