WIDOS
Wilhelm Dommer Söhne
GmbH
Original Betriebsanleitung
Sitz der Gesellschaft: D-71254 Ditzingen Amtsgericht Stuttgart HRB 200973 Geschäftsführer: Jürgen Dommer, Dr. Kai Dombrowski
Einsteinstr. 5
D-71254 Ditzingen
E-Mail: info @ widos.de
Radius - Bandsäge RSR 630
Zur weiteren Verwendung aufbewahren!
Telefon 07152 99 39 0
Telefax 07152 99 39 40
Internet: www.widos.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WIDOS RSR 630
Inhaltszusammenfassung für WIDOS RSR 630

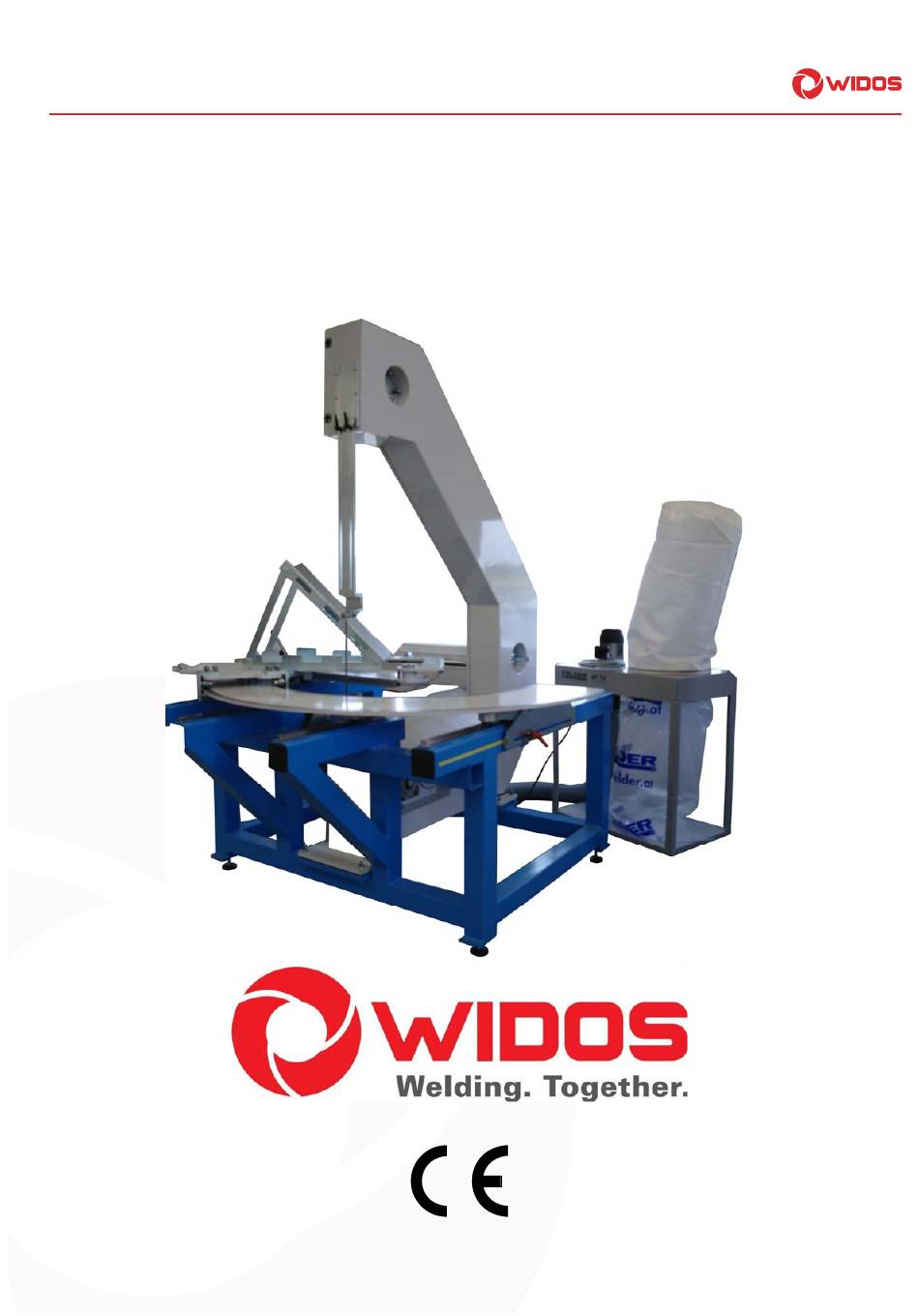

- Seite 1 D-71254 Ditzingen Telefax 07152 99 39 40 GmbH E-Mail: info @ widos.de Internet: www.widos.de Original Betriebsanleitung Radius - Bandsäge RSR 630 Zur weiteren Verwendung aufbewahren! Sitz der Gesellschaft: D-71254 Ditzingen Amtsgericht Stuttgart HRB 200973 Geschäftsführer: Jürgen Dommer, Dr. Kai Dombrowski...
-
Seite 2: Produktidentifikation
Seriennummer / Baujahr: siehe Typenschild Kundeneintragungen Inventar- Nr.: Standort: Ersatzteilbestellung und Kundendienst: Herstelleranschrift WIDOS Wilhelm Dommer Söhne GmbH Einsteinstr. 5 D -71254 Ditzingen Telefon: 07152 9939 0 Telefax: 07152 9939 40 E-Mail: info@widos.de 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 2 von 28... -
Seite 3: Einleitung
Durch diese Aufteilung finden Sie die gesuchten Informationen leicht. 15.07.2016 WIDOS Wilhelm Dommer Söhne GmbH Einsteinstraße 5 D-71254 Ditzingen Alle Rechte vorbehalten Nachdruck, auch auszugsweise, nur mit Genehmigung der Firma gestattet. Technische Änderungen im Zuge des Fortschrittes vorbehalten. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 3 von 28... -
Seite 4: Inhaltsverzeichnis
BEDIENUNGS- UND ANZEIGEELEMENTE ................14 4.1.Maschinenübersicht ........................14 4.1.1.Sicherung..........................15 4.2.Sägebandführung und Sägebandabdeckung.................. 15 4.3.Sägeradius einstellen........................16 4.4.Absaugung ............................ 17 INBETRIEBNAHME UND BEDIENUNG................18 5.1.Inbetriebnahme ..........................18 5.2.Spannen der Rohre........................19 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 4 von 28... - Seite 5 WARTUNG / LAGERUNG / TRANSPORT ................22 6.1.Allgemein ............................22 6.2.Lagerung............................22 6.3.Späne aus Sägebügel entfernen ....................23 6.4.Sägeband einstellen und spannen ....................23 6.5.Sägeband wechseln ........................24 6.6.Entsorgung............................ 25 ELEKTROPLÄNE ....................... 26 KONFORMITÄTS-ERKLÄRUNG ..................28 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 5 von 28...
-
Seite 6: Produktbeschreibung
1.1. Einsatz und bestimmungsgemäße Verwendung Die WIDOS Radius Bandsäge RSR 630 ist eine Spezialmaschine zum Sägen von Kunststoffrohren bis Ø 630 mm und einem Sägeradius bis 600 mm, in der nachstehend beschriebenen Weise bestimmt. Unter die bestimmungsgemäße Verwendung fällt auch der Anschluss einer ausreichend dimensionierten, betrieblichen Absauganlage an die Maschine. -
Seite 7: Produktbeschreibung Kapitel
BI – Metall Sägeband 6295x13x0,90 mm / 4 H - S auf Anfrage Antriebsrad D400 (im Tausch) 5442105 Umlenkrad D400 (im Tausch) 5442104 Sägebandführungsrolle 6002 2 Z (hinten) auf Anfrage Sägebandführungsrolle 6201 2 Z (seitlich) auf Anfrage 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 7 von 28... -
Seite 8: Sicherheitsvorschriften
E s g e l t e n d i e U n f a l l v e r h ü t u n g s v o r s c h r i f t e n ( U V V ) . 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 8 von 28... -
Seite 9: Verpflichtung Des Betreibers
Die Zuständigkeiten des Personals sind klar festzulegen in Bezug auf Transport, Auf- und Abbau, Inbetriebnahme, Einstellen und Rüsten, Betrieb, Wartung und Inspektion, Instandsetzung und Demontage. Anzulernendes Personal darf nur unter Aufsicht einer erfahrenen Person an der Maschine arbeiten. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 9 von 28... -
Seite 10: Gefahren Im Umgang Mit Der Maschine
2.7. Gefahren im Umgang mit der Maschine Die Bandsäge WIDOS RSR 630 ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Benutzung Gefahren für den Benutzer oder andere in der Nähe stehende Personen, sowie Schäden an Sachwerten entstehen. -
Seite 11: Besondere Gefahren
Dabei ist die Maschine gegen unbeabsichtigtes Einschalten zu sichern. 2.11. Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsvorschriften aufgrund der durch den Einsatzzweck der Maschine bedingten Konstruktion noch folgende Restrisiken auftreten: Verletzen durch wegfliegende Werkstückteile 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 11 von 28... -
Seite 12: Gewährleistung Und Haftung
Nichtbeachtung der Hinweise in der Betriebsanleitung. Eigenmächtige bauliche Veränderungen an der Maschine. Mangelhafte Überwachung von Maschinenteilen, die einem Verschleiß unterliegen. Unsachgemäß durchgeführte Reparaturen. Katastrophenfälle durch Fremdeinwirkung und höhere Gewalt. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 12 von 28... -
Seite 13: Verfahrensbeschreibung
Das Rohr wird auf der Rohrauflage aufgelegt und gespannt (Abstand zum Sägeband kontrollieren!). Nach Abschluss aller Einstellarbeiten wird der Sägemotor eingeschaltet und durch Drehen der Schwenkplatte der Radius gesägt Nach Beendigung des Sägevorgangs Sägemotor ausstellen. Das Rohr ausspannen. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 13 von 28... -
Seite 14: Bedienungs- Und Anzeigeelemente
Schwenkbogen für Winkel sägen Umlenkrad mit Einstellschrauben Abdeckung für Sägeband Sägeband Umlenkrad mit Einstellschrauben und Exzenter für Bandspannung Schaltkasten mit Sicherung Antriebsmotor und Antriebsrad Stellfuß (4 Stück) zum Ausrichten der Säge 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 14 von 28... -
Seite 15: Bedienungs- Und Anzeigeelemente Kapitel
Rohr nur ein minimaler Platz verbleibt. Halten Sie die Sägebandführung fest, lösen Sie die Feststellgriffe und verschieben Sie die Sägebandführung auf die benötigte Höhe. Fixieren Sie die Sägebandabdeckung wieder mit den Feststellgriffen. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 15 von 28... -
Seite 16: Sägeradius Einstellen
Zum Einstellen vom Sägeradius lösen Sie die beiden Klemmhebel. Schieben Sie den Schwenkbogen bis der gewünschte Sägeradius auf dem Maßband angezeigt wird. Fixieren Sie diese Stellung mit den beiden Klemmhebeln. Ablesekante Klemmhebel 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 16 von 28... -
Seite 17: Absaugung
Schieben Sie z. B. den Absaugschlauch von einer Absaugung unter das Schutzblech bis kurz vor das Sägeband. Die Absaugung muss unbedingt gegen Verrutschen, z. B. durch Vibration beim Sägebetrieb, gesichert werden. Schalten Sie die Absaugung während dem Sägen immer ein. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 17 von 28... -
Seite 18: Inbetriebnahme Und Bedienung
5.1. Inbetriebnahme Die Säge RSR 630 muss zur Inbetriebnahme mit den Stellschrauben in den Maschinenfüßen so ausgerichtet werden, dass der Schwenkarm waagerecht und der Sägebügel senkrecht sind. Den Netzstecker an die örtliche Stromversorgung 400 V / 16 A / 50 Hz anschließen. -
Seite 19: Spannen Der Rohre
Ratschengriff, um den Gurt wieder zu lösen. Sicherungsbügel Ratschengriff Um das Rohr leichter einspannen zu können besitzt die Maschine einen Anschlag. An diesen Anschlag muss das Rohr vorgeschoben und dann der Gurt angelegt werden. Anschlag 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 19 von 28... -
Seite 20: Winkel Für Abgangsrohr 45° Und 60° Einstellen
Je nach Rohrgröße und Winkel ist es erforderlich das Prisma zu verschieben, um den ungestützten Rohrüberstand minimal zu halten. Lösen Sie dazu die Sechskantschrauben „3“ und verschieben Sie Auflage inklusive Prisma auf den erforderlichen Abstand. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 20 von 28... -
Seite 21: Sägen Von Radien
Greifen Sie mit der rechten Hand den Hebel (Nr. 4) und bewegen Sie die Schwenkvorrichtung mit angemessener Geschwindigkeit um den Radius zu sägen. Sobald das Rohr gesägt ist, fällt das abgesägte Reststück im hinteren Bereich nach unten! 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 21 von 28... -
Seite 22: Wartung / Lagerung / Transport
Inspektionsarbeiten werden nach 1 Jahr empfohlen. Bei Maschinen, die überdurchschnittlich belastet werden, sollte der Prüfzyklus verkürzt werden. Die Arbeiten sind bei der Fa. WIDOS GmbH oder bei einem autorisierten Vertragspartner durchzuführen. Die Linearführungen müssen wöchentlich z.B. mit einem Pinsel gereinigt werden. Die Linear-Führungswagen alle 3 Monate prüfen und nach Bedarf über Schmiernippel fetten. -
Seite 23: Späne Aus Sägebügel Entfernen
Das Sägeband soll auf den Rädern in der Mitte der Lauffläche laufen. Sollte das Sägeband unruhig laufen, so muss geprüft werden, ob das Sägeband in der mittleren Position läuft, oder die Laufräder beschädigt / verschmutzt sind. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 23 von 28... -
Seite 24: Sägeband Wechseln
Die Zahnspitzen sind scharf Schutzhandschuhe tragen! Zum Wechseln des Sägebandes ziehen Sie den Netzstecker. Lösen Sie die Sägespannung am Umlenkrad mit Exzenter (Kapitel: 6.4). Entfernen Sie die Zylinderschrauben und entnehmen Sie das Schutzblech. Schutzblech Zylinderschraube 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 24 von 28... -
Seite 25: Entsorgung
Verschließen Sie die Türen vom Sägebügel, und schließen Sie den Netzstecker wieder an die Stromversorgung. 6.6. Entsorgung Die Maschine und die Verschleißteile sind am Ende ihrer Nutzungsdauer fachgerecht und umweltschonend, entsprechend den landesüblichen Abfallgesetzen, zu entsorgen. 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 25 von 28... -
Seite 26: Elektropläne
WIDOS Einsteinstr. 5 Telefon 07152 99 39 0 Wilhelm Dommer Söhne D-71254 Ditzingen Telefax 07152 99 39 40 GmbH E-Mail: info @ widos.de Internet: www.widos.de 7. Elektropläne 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 26 von 28... - Seite 27 Pneumatik- und Elektropläne Kapitel 7 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 27 von 28...
-
Seite 28: Konformitäts-Erklärung
Sicherheit von Maschinen, Grundbegriffe, allg. Gestaltungsleitsätze 2. DIN EN 60204.1 Elektrische Ausrüstung von Industriemaschinen 3. EN 60555, EN 50082, EN 55014 Elektromagnetische Verträglichkeit Die technische Dokumentation ist vollständig vorhanden. Ditzingen, den 15.07.2016 Martin Dommer (Technischer Leiter) 15.07.16 Betriebsanleitung WIDOS RSR 630 Seite 28 von 28...
