Quax HAVANA Bauanleitung Seite 8

HAVANA
Quax
First dreams
®
First steps

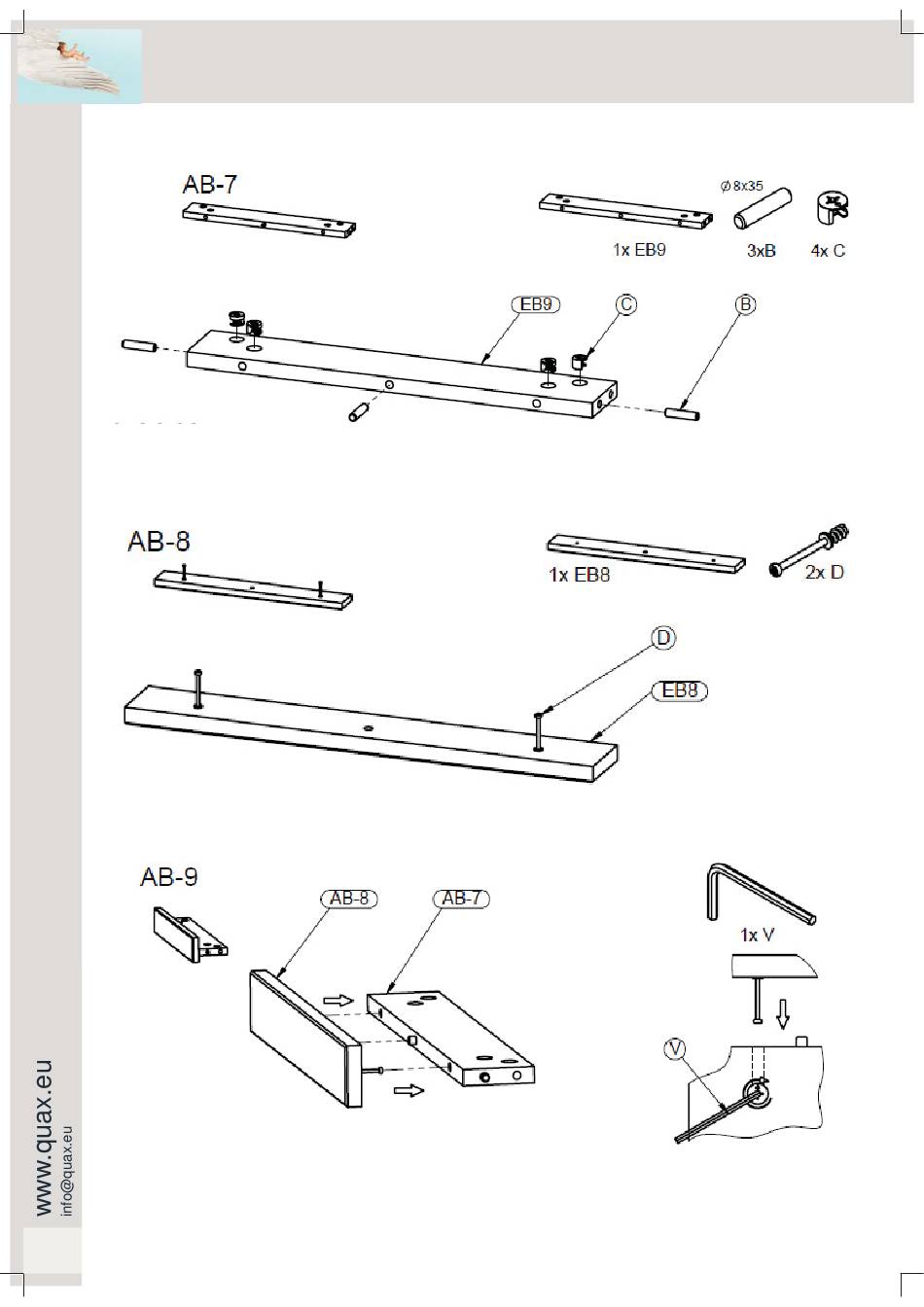

Stap 8 : Gebruik het kleine tussenprofi el EB9, drie houten drevels B en vier excentrieken C
Duw de houten drevels (B) in de boringen op de zijkanten van het tussenprofi el (EB9). Duw de excentrieken (C)
in de boringen aan de binnenkant van het profi el.
Stap 9 : Gebruik het voorste kleine profi el EB8 en twee verbindingsbouten D
Draai de verbindingsbouten (D) vast in de boringen aan de binnenkant van het profi el (EB8).
Stap 10 : Gebruik de gemonteerde onderdelen AB7 en AB8
Duw het voorste profi el (AB8) met zijn verbindingsbouten in de boringen en over de houten drevels van het tus-
senprofi el (AB7). Span de excentrieken aan.
8
Kleerkast met drie+drie draaideuren
54 04 26PXLxx
Schrankwand mit drei+drei Türen
Armoire avec 3+3 portes
Wardrobe with 3+3 doors
