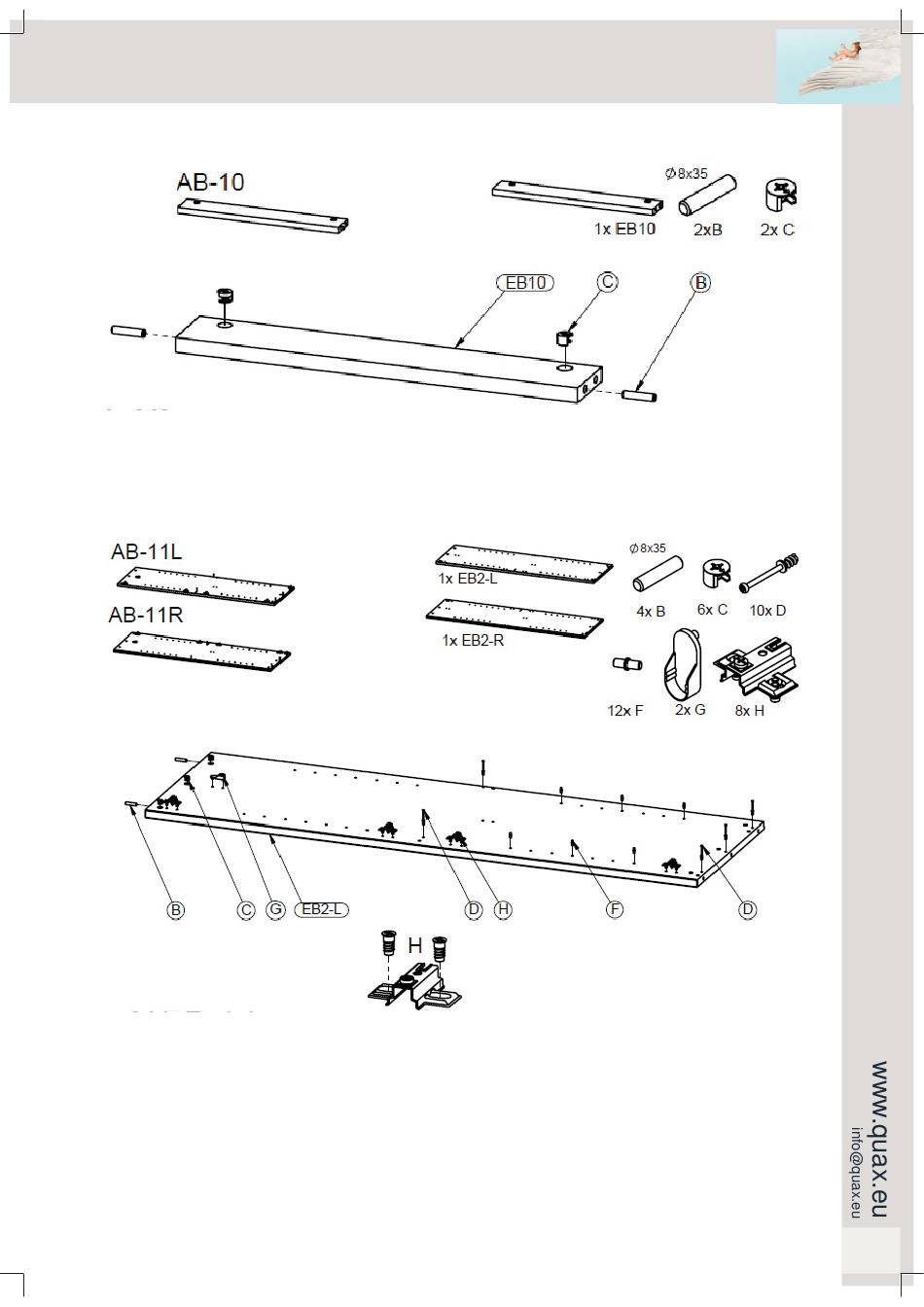

Etape 11 : Utilisez le petit profi l arrière EB10, deux chevilles en bois B et deux excentriques C
Poussez les chevilles en bois (B) dans les perçages sur les côtés du profi l (EB10). Poussez les excen-
triques (C) dans les trous à l'intérieur du profi l.
Etape 12 : Utilisez les deux côtés terminaux EB2 (L et R), quatre chevilles en bois B, dix boulons de rac-
cord D, six excentriques C, huit plaquettes de charnière H, douze supports d'étagère F et deux supports
pour la tringle G
Insérez deux chevilles en bois (B) dans les perçages supérieurs des côtés (EB2 L et R). Poussez trois
excentriques (C) dans les trous supérieurs des côtés. Fixez trois boulons de raccords (D) dans les trous en
bas des côtés. Fixez deux boulons de raccords (D) dans les trous au milieu des côtés. Fixez les plaquettes
de charnière (H) avec les vis prévues dans les perçages en bas, au milieu et en haut de l'avant des côtés.
Poussez six supports d'étagère (F) dans les perçages à l'intérieur des côtés, faire en sorte qu'ils sont à la
même hauteur. Poussez les supports du tringle (G) dans les perçages sur le côté supérieur.
Kleerkast met drie+drie draaideuren
Schrankwand mit drei+drei Türen
Armoire avec 3+3 portes
Wardrobe with 3+3 doors
