Inhaltszusammenfassung für Inverto Multibox IDL 400s
- Seite 1 Schnellstartanleitung IDL 400s Quick Installation Guide IDL 400s...
- Seite 3 Deutsch English...
- Seite 4 Schnellstartanleitung IDL 400s Advanced SAT>IP Multiscreen Server...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen Kurzbeschreibung Multibox im Überblick Anschließen der Multibox Inbetriebnahme der Multibox Konfiguration 9 Firmwareaktualisierung über USB Werksreset Endgeräte Technische Spezifikationen 20... -
Seite 6: Wichtige Informationen
Sie bitte die ausführliche Beschreibung in der Montageanleitung, die Sie unter “www.inverto.tv/multibox” herunterladen können. Wichtige Informationen CopyrIght (Copyright© 2013 Inverto Digital Labs) Dieses Benutzerhandbuch darf nicht ohne vorherige schriftliche Einwil- ligung von Inverto kopiert, benutzt, teilweise oder komplett übersetzt werden. garantIe Die Garantie bezieht sich nicht auf Teile, die durch falschen Gebrauch oder andere Arten von Fehlbedienung als in diesem Benutzerhandbuch beschrieben, defekt geworden sind. Lesen Sie das Handbuch sorgfältig und... -
Seite 7: Sicherheitsvorkehrungen
Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhan- densein einer nicht isolierten gefährlichen elektrischen Spannung innerhalb des Systemgehäuses hin, die ausreichen kann um einen elektrischen Schlag zu verursachen. Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein wichtiger Anweisungen für Bedienung und Wartung (Instandhaltung) in der dem Gerät beiliegenden Dokumenta- tion aufmerksam machen. -
Seite 8: Kurzbeschreibung

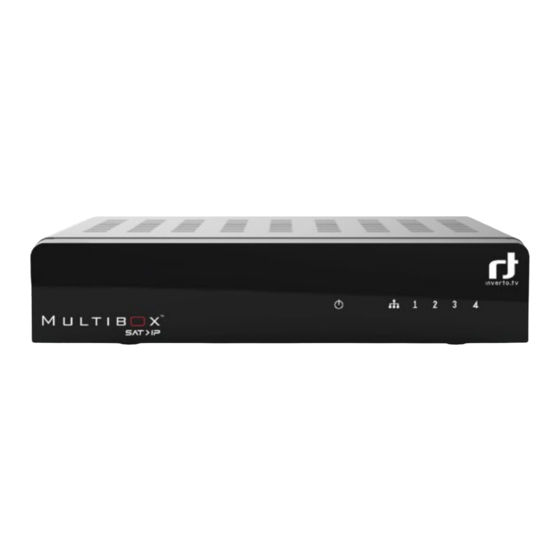

Kurzbeschreibung Mit dem Multibox SAT>IP Server können frei empfangbare Satellitenprogramme über ein bestehendes WLAN/ LAN-Heimnetzwerk auf Smartphones, Tablet-PCs und Notebooks übertragen werden. Die Multibox ist mit vier Sat- ellitenempfängern ausgestattet. Damit können bis zu vier Nutzer ihr Lieblingsprogramm auf ihrem Endgerät sehen. Dazu muss die Multibox mit dem Endgeräten im selben Netzwerk über LAN oder WLAN verbunden sein. Geräteeigenschaften: • Voll kompatibler und zertifizierter SAT>IP Server mit 4 Sat-Tunern • Streaming von Live TV- & Radiokanälen an bis zu vier kompatible Clients via LAN/WLAN • DLNA-kompatibler Servermodus unterstützt DLNA Client-Geräte und/oder Apps • Web-basierende Konfiguration und Management (Passwortgeschützt) • Unterstützung von MPEG2 TS und PS over IP, Unicast und Multicast • Unterstützung von Unicable und DiSEqC 1.0 Protokollen • Firmware Update via USB-Stick oder online via Internet Unterstützte Endgeräte: •... -
Seite 9: Multibox Im Überblick
Multibox im Überblick rÜCKanSICht 1. Sat-Eingang 1 - Horizontal High / Multischalter 1 / Unicable 2. Sat-Eingang 2 - Vertikal High / Multischalter 2 3. Sat-Eingang 3 - Horizontal Low / Multischalter 3 4. Sat-Eingang 4 - Vertikal Low / Multischalter 4 5. Reset-Taste 6. USB-Buchse 7. LAN-Buchse (1GbE) 8. Netzteil-Anschlussbuchse 9. Netzschalter (ON/OFF) vorDeranSICht 10. Betriebsanzeige 11. Anzeige für bestehende LAN-Verbindung 12. Anzeige der verbundenen Teilnehmer... -
Seite 10: Anschließen Der Multibox
anschließen der Multibox Entfernen Sie alle Schutzfolien vom Gehäuse. verbInDen Der MUltIbox MIt DeM SatellIten-SIgnal Abhängig von der Satellitenempfangsanlage sind 3 Anschlussvarianten möglich: Quad-/Oct-LNB oder Multischalter Verbinden Sie die Ausgänge des LNBs/Multischalters über geeignete Sat-Antennenkabel mit den Eingängen 1 … 4 der Multibox. Hinweis: Wenn Sie weniger als 4 Endgeräte betreiben möchten, benötigen Sie entsprechend weniger Eingänge (immer von Eingang 1 beginnend). Quattro LNB Verbinden Sie die 4 Ausgänge des Quattro-LNBs über geeignete Sat-Antennenkabel mit den Eingängen 1 … 4 der Multibox in der folgenden Anschlussreihenfolge. MUltIbox eIngang QUattro lnb aUSgang Horizontal High Vertical High Horizontal Low... -
Seite 11: Inbetriebnahme Der Multibox
Inbetriebnahme der Multibox Schalten Sie die Multibox mit dem Netzschalter 9 an der Geräterückseite ein. Die Multibox meldet sich im Netz- werk an und bezieht eine IP-Adresse vom DHCP-Server (LAN-Betriebsanzeige 11 blinkt). Die LAN-Betriebsan- zeige leuchtet dauerhaft, sobald die LAN-Verbindung besteht. Konfiguration Die Multibox kann über einen PC der sich im selben Netzwerk befindet konfiguriert werden. Die Konfiguration erfolgt über ein Web-Interface und erfordert eine Anmeldung. Ihrer Multibox wird standardmäßig mit dem Namen ‘myMultibox-xxxxxx’ im Netzwerk angezeigt. Sie können den Gerätename später im Konfigurationsmenü ändern Folgendermaßen können Sie das Anmeldefenster für das Konfigurationsmenü, mit einen PC der sich im selben Netzwerk befindet, öffnen. zUgrIFF Über “CoMpUter” ® Windows 7 • Öffnen Sie “Computer”. • Wählen Sie “Netzwerk”. Die Multibox wird rechts angezeigt. Ein Doppelklick öffnet das Anmeldefenster. Der Gerätename darf nicht länger als 15 Zeichen sein. Der Gerätename kann sich mit zukünftigen Softwareupdates ändern. - Seite 12 ® Windows XP • Öffnen Sie den Arbeitsplatz. • Wählen Sie “Netzwerkumgebung”. • Ein Doppelklick auf myMultibox öffnet das Anmeldefenster. Wird die Multibox nicht angezeigt, müssen Sie im Fenster “Netzwerkumgebung” unter Netzwerkaufgaben” die “Symbole für Netzwerk-UPnP-Geräte einblenden”. zUgang Über broWSer Ihre Multibox unterstützt das Bonjour* Protokoll von Apple. Falls Sie einen Apple Computer besitzen, oder Apples Bonjour Software auf Ihrem Windows PC installiert ist, geben Sie einfach folgende Adresse in die Adresszeile Ihres Browsers ein:myMultibox-xxxxxx.local Dabei steht “xxxxxx”...
- Seite 13 *Bonjour, auch bekannt also konfigurationsloses Netzwerk, aktiviert die automatische Unterstützung von Comput- ern, Geräten und Diensten in IP Netzwerken die Standard IP Protokolle verwenden. Es ist Kernbestandteil von Apple Anwendungen wie z.B. iTunes, Quicktime und anderen. Falls auf Ihrem Computer Apples Bonjour Software nicht installiert ist, müssen Sie die IP-Adresse, die der Multibox vom DHCP-Server zugewiesen wurde, verwenden. Geben Sie diese IP-Adresse gefolgt von einem Doppelpunkt und der Portnummer 8080 (z.B.192.168.0.166:8080) ein und drücken anschließend “Enter”. Diese IP-Adresse wird durch den Netzwerkrouter vergeben und kann im Konfigurationsmenü des Netzwerkrouters eingesehen werden (Voraussetzung: das DHCP Protokoll ist aktiviert). anMelDe-FenSter Geben Sie das Passwort ein und klicken Sie auf Schaltfläche “Anmelden”. Das Standard-Passwort ist “admin”.
-
Seite 14: Antennenkonfiguration
antennenKonFIgUratIon Aktivieren Sie das Menü “Antenne”. Wählen Sie je nach Anschlussvariante die entsprechende Einstellung für die Sat-Eingänge der Multibox: 1. “Quad” (Werkseinstellung) – Wählen Sie ‘Quad’ falls ein Quad LNB, Octo LNB oder Universal Multiswitch an Ihre Multibox angeschlossen ist. 2. “Quattro” (Quattro LNB) – Wählen Sie ‘Quattro’ falls ein Quattro an Ihre Multibox angeschlossen ist. 3. “Unicable” (Unicable LNB oder Unicable Multiswitch) – Wählen Sie ‘Unicable’ falls ein Unicable LNB oder Uni- cable Multiswitch an Ihre Multibox angeschlossen ist. 4. klicken Sie anschließend auf “Speichern”. Bei der Auswahl “Unicable” werden Eingabefelder für die 4 Unicable-Frequenzen eingeblendet. - Seite 15 Geben Sie hier die 4 verschiedenen Frequenzen ein, über die dann die Programme an die 4 Tuner übertragen werden. Speichern Sie die Frequenzen mit der Schaltfläche “Speichern“.
- Seite 16 (DLNA Clients) streamen, die das SAT>IP Protoikoll nicht unterstützen. Es ist jedoch zu bemerken, dass die Verwendung von DLNA zum Live TV Streaming auf Audio- und Videoinhalte beschränkt ist. Auf andere Informationen wie Programminformation (EPG), Videotext und Untertitel kann nicht per DLNA zugegriffen werden. Wenn Sie Endgeräte verwenden möchten, die Signale von einem DLNA-Server empfangen können (DLNA Cli- ents), müssen Sie den DNLA-Server folgendermaßen aktivieren: 1. Aktivieren Sie das Menü “DLNA”. 2. Aktivieren Sie die Checkbox “DLNA aktivieren” und übernehmen Sie die Änderung durch betätigen der Schalt- fläche “Speichern”. Anders als SAT>IP Endgeräte, welche selbst die TV-/Radiokanalliste verwalten, benötigen DLNA Endgeräte eine Liste die vom Server zur Verfügung gestellt wird. Ihre Multibox hat bereits eine voreingestellte Kanalliste (Hauptliste TV) mit den deutschen Programmen auf ASTRA 19.2°. Diese Kanalliste wird als Textdokument gespeichert und kann bei Bedarf manuell geändert werden. Im Bereich “DLNA Hauptliste TV” können Sie aktualisierte Kanallisten, die Sie unter www.inverto.tv herunterladen können, auswählen.
- Seite 17 Unter “Favoritenliste(n)” können Sie sich eine Favoritenliste aus der Hauptliste erzeugen. Über die entsprechenden Schaltflächen können Sie eine neue Favoritenliste erstellen, diese exportieren (um Sie zu sichern), bei Bedarf wieder importieren, bearbeiten oder entfernen (löschen). • Klicken Sie auf die Schaltfläche “Neu”. • Klicken Sie die neue Liste an und wählen Sie “Bearbeiten”. • Wählen Sie in der Hauptliste ein Programm und ziehen Sie es mit der Maus in die Favoritenliste. • Zum Entfernen ziehen Sie ein Programm aus der Favoritenliste in den “Papierkorb” • Mit der Schaltfläche (“Sortieren”) können Sie die Hauptliste alphabetisch sortieren. Die Schaltfläche (“Alles löschen”) löscht den kompletten Inhalt der Favoritenliste. • Speichern Sie die Favoritenliste mit der Schaltfläche (“Speichern”). Die Favoritenliste wird nun an- stelle der Hauptliste an DLNA-Endgeräte übertragen.
-
Seite 19: Lokales Firmware Update
DaS SySteM MenÜ Im Menü System können Sie ein Firmwareupdate durchführen, das Zugangspasswort für die Konfiguration ändern, den Gerätenamen ändern, eine feste IP Adresse vergeben, sowie einen Geräte-Neustart (Reboot) durchführen. onlIne FIrMWare aKtUalISIerUng Klicken Sie auf die Schaltfläche “Aktualisieren”, um nach einer neueren Firmware im Internet zu suchen. Ist eine neue Firmware verfügbar, wird diese automatisch heruntergeladen. Klicken Sie auf die Schaltfläche “Update”, um die Firmware zu installieren. Die Multibox startet anschließend neu. Hinweis: Die Multibox muss mit dem Internet verbunden sein, um nach neue Software zu suchen und diese zu aktualisieren. Falls sich in dem Netzwerk kein DHCP Server befindet, müssen Sie die IP Adressen für Gateway und DNS manuell im Netzwerk Menü eingeben. loKaleS FIrMWare UpDate 1. Klicken Sie auf die Schaltfläche “Durchsuchen” und wählen Sie die Datei (z.B.idl4k.bin) mit der neuen Firmware aus. 2. Durch klicken der Schaltfläche “Aktualisieren” wird die neu Firmware auf der Multibox installiert. Anschließend startet die Multibox neu. paSSWort änDern 1. Geben Sie in die beiden Eingabefelder Ihr neues Passwort ein und klicken Sie auf die Schaltfläche “Ändern”. -
Seite 20: Firmwareaktualisierung Über Usb
Firmwareaktualisierung über USb Hinweis: Hierfür wird kein PC benötigt! 1. Schalten Sie die Multibox aus. 2. Kopieren Sie die neue Firmware auf einen USB-Stick (Root-Verzeichnis). Der Stick muss im “FAT32”-Dateisys- tem formatiert sein. 3. Stecken Sie den Stick in die obere USB Buchse der Multibox. 4. Schalten Sie die Multibox ein. Die Firmware wird automatisch aktualisiert. Während des Updates zeigen die LEDs 12 ein “Lauflicht”. Zum Ende leuchten alle LEDs auf und gehen dann aus. Die Box startet normal. Werksreset Ein Werksreset setzt das Gerät auf die Werkseinstellungen zurück. Das bedeutet, falls Sie eine Favoritenliste erstellt haben wird diese bei dem Werksreset gelöscht. Falls Sie Ihre bestehende Favoritenliste später wiederver- wenden möchten exportieren Sie diese vorher und speichern sie auf Ihrem PC. Nach dem Werksreset können Sie die Favoritenlisten wieder von Ihrem PC importieren oder einen neue erstellen. Aus dem selben Grund müssen eventuell geänderte Hauptlisten auch wieder neu geladen werden. Um das Gerät auf die Werkseinstellungen zurück zu setzen: Schalten Sie die Multibox aus 9, halten Sie die Reset-Taste 5 für 10 Sekunden gedrückt, während Sie die Multibox wieder einschalten. - Seite 21 rtsp://[Multibox-IP- Adresse]/?src=[DiSEqC-Befehl]&fe=[Tuner]&freq=[Satelliten-frequenz]&sr=[Symbolrate]&pol=[ Polarisation]&msys=[Modulations-Norm]&pids=-[PAT,PMT,V-PID,A-PID] Ein entsprechendes Beispiel: rtsp://192.168.0.166/?src=1&freq=10744&sr=22000&pol=h&msys=dvbs&pids=0,400,401,402 In diesem Beispiel hat der Multibox die IP-Adresse 192.168.0.166, stellt DiSEqC-Position A (src=1), die Frequenz 10744MHz (freq=10744), eine Symbolrate von 22MSym/s (sr=22000), die Norm DVB-S (msys=dvbs), eine horizontale Polarisation (pol=h) und die benötigten PIDs - PAT-PID, PMT-PID, Video-PID und Audio-PID - (pids=0,400,401,402) ein. Da die Eingabe fe=[Tuner] fehlt, erfolgt die Auswahl des Tuners automa- tisch. Die benötigten Werte für den Satellitenempfang finden Sie im Internet (z.B. bei www.kingofsat.net).
-
Seite 22: Technische Spezifikationen
DC Ausgang zum Receiver 12V, 3A (maximaler Stromverbrauch für alle Front-Ends ca. 15W = Entsprechend 800mA LNB Versorgung) • Im Betrieb max. 30W Bedienung und Display: • 1 x Ein/Aus-Schalter • 4 x Client LED, x1 Netzwerk LED, x1 Betriebsmodus LED • 1 x Resettaste Zubehör: • Bedienungsanleitung in 2 Sprachen • AC/DC Netzteil Grösse: 190 x 170 x 40mm (BxTxH) Richtlinien: • CE Konformität: - 2004/108/EG (EMV Richtlinie) - 2006/95/EG (Niederspannungsrichtlinie) - 2011/65/EC (RoHS Richtlinie) • 2009/125/EG (Ökodesign Richtlinie): Verordnung (EG) Nr. 278/2009/EG (Leistungsaufnahme externer Netzteile) Inverto Digital Labs 18 Duchscherstrooss, L-6868 Wecker, Luxembourg Tel: +352 264 367 1 Fax: +352 264 313 68 e-mail: info@inverto.tv... - Seite 24 Quick Installation guide IDL 400s Advanced SAT>IP Multiscreen Server...
- Seite 25 table of Contents Notices Introduction Product overview Connecting the MultiBox Switching on your MultiBox device Configuration Firmaware update over the USB port 38 Factory reset 38 Client devices 38 Technical specifications 40...
-
Seite 26: Safety Notices
This brief setup manual describes the installation and configuration of your Multibox SAT>IP Server device. For further information please visit www.inverto.tv/multibox. notices CopyrIght Statement (Copyright © 2013 Inverto Digital Labs) – Not to be copied, used or translated in part or whole without Inverto prior consent in writing except approval of ownership of copyright and copyright law. Warranty This warranty does not cover parts which may become defective due to misuse of the information contained in this manual. Read this manual carefully and make sure you understand the instructions provided. Please retain the original packaging, should it be necessary at some stage to return the unit. Ce MarK For eUropean harMonISeD StanDarDS The CE mark which is attached to these products means it conforms to EMC Directive (2004/108/EC), Low Voltage Directive (2006/95/EC) and to the RoHS Directive (2011/65/EC). -
Seite 27: Important Safety Instructions
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage” within the product’s enclosure that may be of sufficient magni- tude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. IMportant SaFety InStrUCtIonS: This device was manufactured according to the specifications of international safety standards. For your own protection, you should read the safety instructions carefully before using your new device. The manufacturer as- sumes no liability for damages caused by improper handling or by ignoring the safety precautions. • This device is designed to receive Satellite TV signals and distribute them to client devices over your IP home network. Any other use is expressly prohibited. -
Seite 28: Introduction
Introduction The Multibox SAT>IP Server allows free Satellite Live TV programs to be received and distributed to smart phones, tablet PCs and notebooks/PCs and other Client devices over your LAN/WLAN home network. The Multibox is equipped with four satellite tuners, so up to four users can watch their favourite channels on their mobile devices. The Multibox device, therefore must be connected to the same WLAN/LAN network the Client devices are con- nected to. Main features: •... -
Seite 29: Product Overview
product overview baCK panel vIeW 1. Sat input 1 - Horizontal High / Universal LNB port 1 / Unicable 2. Sat input 2 - Vertical High / Universal LNB port 2 3. Sat input 3 – Horizontal Low / Universal LNB port 3 4. Sat input 4 – Vertical Low / Universal LNB port 4 5. Reset button 6. USB host interface 7. LAN port (1GbE) 8. Power supply input connector 9. Power switch (ON/OFF) Front panel vIeW 10. Power on LED indicator 11. LAN connection activity LED indicator 12. Connected users LED indicators... -
Seite 30: Connecting The Multibox
Connecting the Multibox Remove all protective films from the housing. ConneCtIng the MUltIbox to SatellIte SIgnalS The Multibox can be connected to any of the following satellite reception equipment: Quad / Octo LNBs or Universal multiswitches Connect the outputs of the LNB/multiswitch to the inputs 1 … 4 of the Multibox via suitable SAT antenna cables. Note: If you intend to use less than 4 client devices, you require correspondingly less inputs (connect from input 1 and up). -
Seite 31: Switching On Your Multibox Device
Switching on your Multibox device Switch On the Multibox using the power switch 9, which is located at the rear side. The Multibox connects to the network and obtains network IP settings from the DHCP server (LAN connection LED blinks). Once the connection is established, the LAN connection indicator LED lights permanently. Configuration The Multibox can be configured using a PC that is connected within the same network. The configuration is done through a web interface and requires to login the device first. The default name of your Multibox device is ‘myMultibox-xxxxxx’ where xxxxxx are the 6 right-most characters of the unit’s MAC address and this is how it will be displayed on the network. You can change the device name later on in the configuration menu The MAC address of the unit appears on the sticker at the bottom side of the unit. You can access the login page and the configuration menus using any PC connected in the same network as follows: aCCeSS vIa “My CoMpUter”... - Seite 32 ® Windows XP • Open “My Computer”. • Select “Network environment”. • Double click on the myMultibox-xxxxxx icon. If the Multibox is not displayed, select “Show symbols for network UPnP devices” in window “My Network Places”, section “Network tasks”. DIreCt aCCeSS vIa Web broWSer Your Multibox device supports the Apple’s Bonjour* protocol. If you are using an Apple computer or if Apple’s Bonjour software is installed on your Window PC, then simply type the following address in the address bar of the browser: myMultibox-xxxxxx.local Where the “xxxxxx”...
- Seite 33 * Bonjour, also known as zero-configuration networking, enables automatic discovery of computers, devices, and services on IP networks using industry standard IP protocols. It is a key component of Apple applications e.g., iTunes, iPhoto and others. If your PC does not have Apple’s Bonjour software installed, type the IP address, which was assigned to your Mul- tibox device by the local DHCP server, and, separated by a “:”, port 8080 e.g. 192.168.0.166:8080. Subsequently press “Enter”. This IP address was assigned from the network router and can be found in the configuration menu of the router (the DHCP protocol must be activated in the router). logIn WInDoW The default password is “admin”. Enter the Password and click on button “Login”(Anmelden). The status page is displayed.
- Seite 34 antenna ConFIgUratIon Select the “Antenna” menu. Select the type of LNB that is connected to Satellite input of your Multibox based on your satellite installation: 1.“Quad” (default factory setting) – Select ‘Quad’ when a Quad LNB, Octo LNB or Universal multiswitch is connected to your Multibox. 2. “Quattro” (Quattro LNB) – Select ‘Quattro’ when a Quattro LNB is connected to your Multibox directly. 3. “Unicable” (Unicable LNB or Unicable multiswitch) – Select ‘Unicable’ when a Unicable LNB or Unicable switch is connected to your Multibox. 4. Click on “Save” (Speichern). If “Unicable” is selected, there will be 4 input boxes displayed for you to set the Unicable 4 User Band frequencies.
- Seite 35 Herein enter the frequencies of the 4 Unicable User Bands over which the satellite signals are then transmitted to the 4 tuners. Store the frequencies using button “Save” (Speichern).
- Seite 36 Dlna ConFIgUratIon Your Multibox device is also a DLNA-compatible server and therefore can stream Live Satellite TV to DLNA Media Player Client devices and/or software applications (DLNA Clients) that are not standard SAT>IP Clients. It is im- portant to understand that using DLNA for Live TV streaming is limited to audio and video only and other informa- tion such as EPG, teletext or subtitling cannot be accessible by the DLNA Clients. If you would like to use DLNA Clients, you have to enable the DLNA Server option as follows: 1. Select the “DLNA” menu 2. Check the “DLNA aktiv” check box and confirm by clicking on “Save” (Speichern). Unlike SAT>IP Clients that holds and manages the TV/Radio channel list, the DLNA Clients are relying on channel lists provided by the DLNA Server. Your Multibox device stores a default channel list (Main TV List) of German ASTRA 19.2° TV channels. The channel list is stored as a text file that can be edited manually if needed. Under the “DLNA Main TV List” section you can upload an updated channel list (Main TV List) which you first need to download from www.inverto.tv/multibox.
- Seite 37 You can create and manage your own favourite channel list under section “Favorit List(s)”. Using the respective buttons, you can create (“New”), export to file (“Export”, for backup), if necessary re-import from file (“Import”), modify (“Edit”) or delete (“Delete”) a favourite list. • Click on button “New”. • Click on the new list and select “Edit”. • Select a channel from the main list (“Main TV List”) and move it (drag& drop) to your favourite list using the mouse. • To remove a channel from the favourite list, select the channel you want to delete and move it (drag & drop) to the trash •...
-
Seite 39: Changing The Password
the SySteM MenU Using the “System” menu, you can perform a firmware update, change the configuration login password, change the default device name, set a manual IP address to the device as well as perform a system reboot. onlIne FIrMWare UpDate Click on button “Search”, in order to search for a newer firmware online. If a new firmware is available it will be downloaded automatically. Clicking on the button “Update” (Aktualisieren) will start the process of installing the new firmware onto the Multibox device. At the end of the installation process, the Multibox will restart automatically. Note: The Multibox device must be connected to the internet in order to search and access new firmware updates. If your network has no active DHCP server, you will need to manually enter DNS and Gateway IP addresses in the Network menu. loCal FIrMWare UpDate vIa ConneCteD pC 1. Click on button “Choose File” and select the file containing a new firmware (e.g. idl4k.bin). 2. Clicking on the button “Update” (Aktualisieren) will start the process of installing the new firmware onto the Multibox device. At the end of the installation process, the Multibox will restart automatically. ChangIng the paSSWorD 1. Enter the new password into both text input boxes and click on the button “Apply” (Aendern). The Multibox shall be restarted in order to set the new password. 2. Click on button “Restart” (Neustart). -
Seite 40: Firmaware Update Over The Usb Port
Firmware update over the USb port Note: This firmware update option does not require a PC. 1. Switch off your Multibox device. 2. Copy the new firmware file to an USB stick at the root directory. The stick must be formatted with the “FAT32” file system. 3. Insert the USB stick into the upper USB socket at the back panel of your Multibox device. 4. Switch on your Multibox device. The firmware will be updated automatically. You will see a “running light” on the front panel LEDs 12. At the end of the firmware update all front panel LEDs will switch on and then off. Then the device will start normally. Factory reset The ‘Factory Reset’ function will reset the device to the original factory settings. This means that if you have cre- ated a favourite list, it will be deleted during the ‘Factory Reset’ process. If you want to keep your favourite list for future use, you will have to Export the favourite list to a file first and store it on your PC. After the ‘Factory Reset’ ended, you can import the favourite list file from your PC or create a new one. Similarly, updates of the main TV list (Main TV List) must be loaded again. To perform ‘Factory Reset’: Switch off your Multibox device 9, press and hold the reset button 5 on the rear panel of your Multibox while you power on the device and keep it pressed for 10 seconds . Client Devices iOS Smart phones/Tablets 1. Install the “Elgato Sat>IP” App on your iPhone, iPod Touch or iPad. 2. Start the App. The Elgato SAT>IP Application allows you to receive all unscrambled (FTA) SD programmes which are present at the Sat inputs after a satellite scan is done. With Microsoft Windows® operating system: Using the programme “DVBViewer” you can get access to your Multibox. Herein also Teletext and EPG is avail- able. DLNA Clients As DLNA is an open standard, hardware as well as several software (Apps) which supports DLNA are available. If the DLNA Server option of your Multibox is activated, you can receive the channels of the “main TV list” (“Main TV... - Seite 41 Example using the VLC player: Select “Media” -> “Open Network Stream” and type the network URL. The URL must look as follows (values in square brackets are place holders): rtsp://[Multibox IP address]/?src=[DiSEqC command]&fe=[tuner]&freq=[satellite frequency]&sr=[ symbol rate]&pol =[polarization]&msys=[demodulation standard]&pids=[PAT,V-PID.A-PID.PMT] An example should look like this: rtsp://192.168.0.166/?src=1&freq=10744&sr=22000&pol=h&msys=dvbs&pids=0,400,401,402 In this example the Multibox device with an IP address 192.168.0.166 will tune to DiSEqC Position A (src=1), fre- quency 10744MHz (freq=10744), symbol rate 22MSym/s (sr=22000), polarization horizontal (pol=h), DVB-S mod- ulation (msys=dvbs), and the necessary PIDs – PAT pid, PMT-pid, Video-pid and Audio-pid - (pids=0,400,401,402). As there is no frontend selected (fe=[Tuner]), this will be handled automatically by the Multibox device which will assign a free front end (if available) for executing the command. You can find the values necessary for satellite reception in the internet (e.g. at www.kingofsat.net).
-
Seite 42: Technical Specifications
800mA total LNB load). • Operating mode: max. 30W Control and Display: • 1 x On/Off switch button • 4 x Client LED, x1 Network activity LED, x1 On/Off LED • 1 x Reset button Accessories: • Installation Manual in 2 languages • AC/DC power adaptor Size: W 190mm x D 170mm x H 40mm Regulations: • CE compliance: - 2004/108/EC (EMC Directive) - 2006/95/EC (Low Voltage Directive) - 2011/65/EC (RoHS Directive) • 2009/125/EC (Eco-design Directive): Commission Regulation (EC) No 278/2009 (power consumption of external power supplies) Inverto Digital Labs 18 Duchscherstrooss, L-6868 Wecker, Luxembourg Tel: +352 264 367 1 Fax: +352 264 313 68 e-mail: info@inverto.tv... - Seite 44 notes / notizen ...........
- Seite 45 ...........
