Inverto IDL-5000HD Handbuch

Digital satellite receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

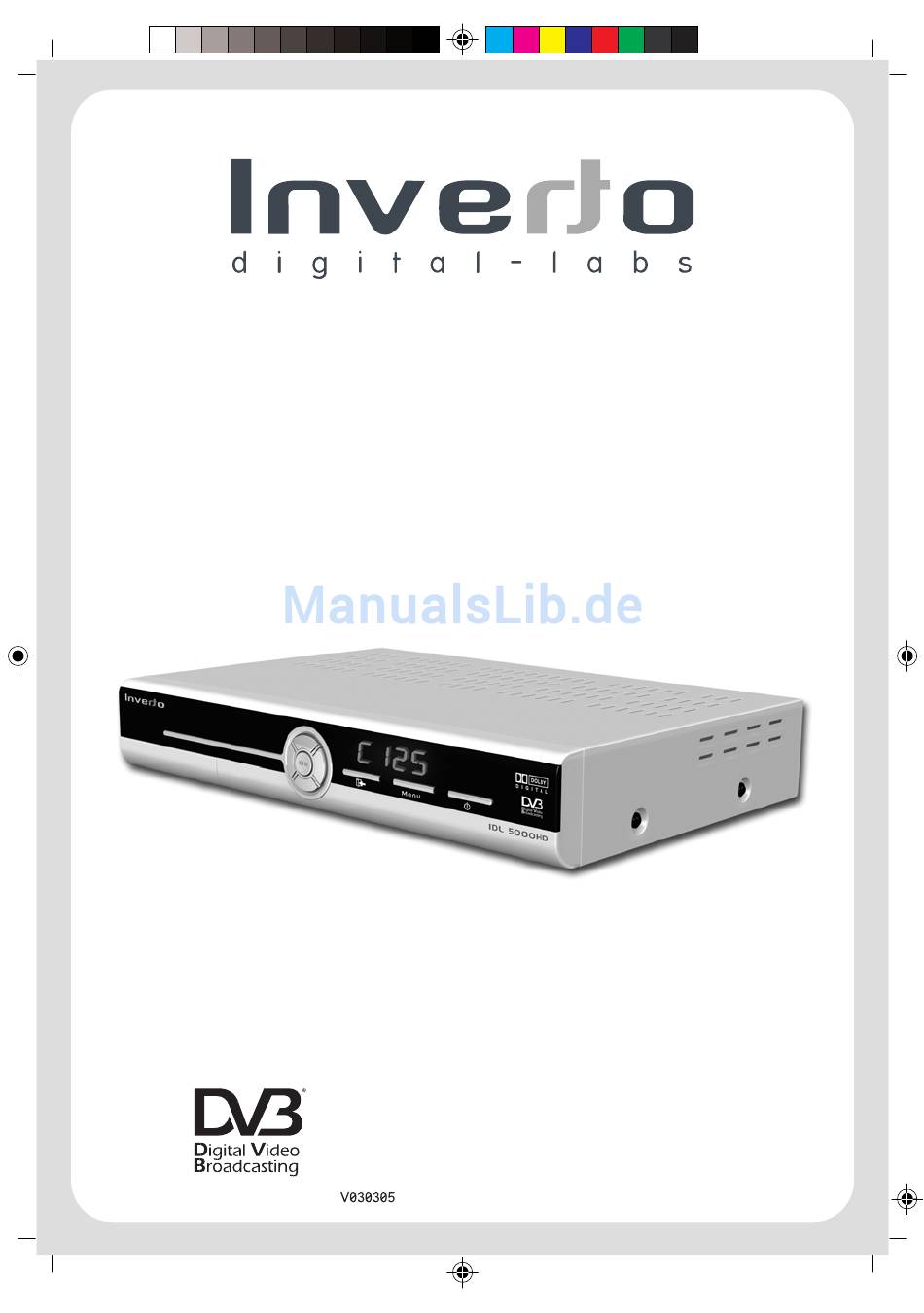

1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 1
Digital Satellite Receiver
Composite
High Definition TV
Iredeto embedded
IDL-5000HD
Trade Mark of the DVB Digital Video Broadcasting Project (1991 to 1996)
Declaration of Conformity No. 3338, 18
C
M
Y
CM
MY
CY CMY
th
August, 2004
K

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Inverto IDL-5000HD

Inhaltszusammenfassung für Inverto IDL-5000HD

  • Seite 1 1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 1 CY CMY Digital Satellite Receiver High Definition TV Iredeto embedded IDL-5000HD Trade Mark of the DVB Digital Video Broadcasting Project (1991 to 1996) Declaration of Conformity No. 3338, 18 August, 2004 Composite...

  • Seite 2: Do's And Don'ts

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 2 CY CMY Trademark Acknowledgment and license notice Manufactured under license from Dolby Laboratories. "Dolby", "Pro Logic", and the double-D symbol are Trademarks of Dolby Laboratories. Safety Always Comes First This IDL5000HD HD Digital Receiver is manufactured according to international safety standards. In order to obtain the best operation results, please read the entire manual, as you will be instructed on how to handle the equipment carefully and safely.

  • Seite 3: Inhaltsverzeichnis

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 3 CY CMY Contents 1. Introduction ........................1.1 IMPORTANT: First time Installers ................... 2. The Digital Receiver ....................... 2.1 Front Panel ..........................2.2 Rear Panel ..........................2.3 Box Contents ..........................3. The Remote Controller ......................3.1 Preparing the Remote Controller ....................

  • Seite 4: Introduction

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 4 CY CMY 1. Introduction This User’s Manual is the GUIDE to your receiver. In it you shall find comprehensive descriptions to familiarize yourself with all the functionalities with which your receiver is equipped. We strongly advise you follow the instructions in this manual.

  • Seite 5: The Digital Receiver

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 5 CY CMY 2. The Digital Receiver View of the front panel 2.1 Control elements on the front panel 2.2 Connections on the rear panel AC Power Mains: (100 - 250V~; 50/60 Hz), (Power Button): Turns the Receiver On / Off LNB In: For connection to cable from outdoor (Standby mode).

  • Seite 6: The Remote Controller

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 6 CY CMY 3. The Remote Controller 3.1 Preparing the Remote Controller If the remote does not operate the receiver for a distance of more than three meters, install two new AA- size batteries. To replace the batteries: Open the battery compartment by pressing on the arrow with your thumb and sliding the cover off.

  • Seite 7: Output Mode Selection

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 7 CY CMY 4. Installing Your Receiver 4.1 Connections to the satellite antenna 4.1.1 Cable connection Connect the dish cable to the HD receiver LNB IN connector. Also connect the cable between your analogue receiver LNB IN and RF OUT connector on the rear of the receiver.

  • Seite 8: Output Mode Selection

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 8 CY CMY 4.2 Output Mode Selection After you have connected the AV cables for video and audio between your digital receiver and the display device, check that the position of the output selection switch is correct for your chosen connection method as in the table below.

  • Seite 9: Installation

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 9 CY CMY 4.3 Installation The on-screen display will ask which type of display device is being used. You will have a choice of either Plasma / LCD (Flat panel displays) or CRT (eg Standard television). Select from the choices using the remote control keypad.

  • Seite 10: Audio Display Setting

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 10 CY CMY 4.5 Audio Display setting During the format set up, if you select Plasma / LCD as the display type, your digital receiver will ask you to set up Lip Sync Compensation. Generally speaking, Plasma Display Panels introduce a slight time delay in the picture, which may cause a problem with lip sync.

  • Seite 11: Operating Instructions: Knowing Your Basic Controls

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 11 CY CMY 5. Operating Instructions: Knowing your basic controls To become acquainted with the operations and functions of your receiver, you must know how to use the control buttons on the Front Panel and the Remote Control. The following segment is an introduction to features that you will most commonly notice or use.

  • Seite 12: Using The Main Menu

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 12 CY CMY 6. Using The Main Menu Your receiver comes with a directory of features or the Main OSD. The Main is your gateway to customizing many of the features offered by your receiver. To access the Main menu, press the “Menu”...

  • Seite 13: Parental Control

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 13 CY CMY Main Radio List: This window will list all Radio programs available. • Use TV button to switch to Favourite TV List. • Other buttons have the same functions as in Main TV List Favourite TV List: This window will list all your Favourite TV programs: •...

  • Seite 14: Sleep Timer

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 14 CY CMY 6.5 Sleep Timer You can use the Sleep timer to specify a time (e.g. at night) at which the receiver is to switch over into standby mode. This is particularly useful if there is no person available at this time to switch off the receiver manually.

  • Seite 15: A/V Settings

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 15 CY CMY 6.6.2 A/V Settings 6.6.2.1 Screen Format This setting affects the video format at the VCR / CVBS output. If your display is 4:3 format and the transmission of a program happens to be 16:9, the Letterbox mode will give you a complete picture, but black areas will appear at the top and bottom.

  • Seite 16: Outdoor Settings

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 16 CY CMY 6.6.3 Outdoor Settings The receiver must be fed with information as to how many satellite positions can be received by the satellite antenna (the number of LNBs), and which switching signals are available to control the individual components of the installation, such as the LNBs or the multi switches.

  • Seite 17: Motor Settings

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 17 CY CMY 6.6.3.8 Motor Settings If you wish to connect the receiver to a rotating antenna (DiSEqC Level 1.2), call up the Main Menu, then pressing Installation / Setup, then pressing “ Outdoor Settings”, then go to entry “ LNB Type” and use the / directional keys to select the setting “Motorized”...

  • Seite 18: Time / Data Settings

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 18 CY CMY 6.6.4.2 Advanced Search In addition to the automatic search, a manual search procedure is also available. In this case you must search specifically for the program on a specific satellite transponder. Unlike the automatic search procedure, here you must enter all reception parameters explicitly.

  • Seite 19: System Information

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 19 CY CMY 6.6.6 System information The sub-display “System information” provides you with all data relating to the hardware and software of the receiver. Each unit has is own unique serial number (Product ID). From here, you can get general information about the Receiver ID, software and hardware version on which it is operating.

  • Seite 20: Troubleshooting

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 20 CY CMY 7. Troubleshooting Problem Possible causes Solution No box reaction Mains power cable not Check mains cable and plug connected to mains. Power Mains cable is The display on the panel does Check that the mains cable is not connected not light up/is not lit plugged in to the power socket...

  • Seite 21: Technical Specifications

    1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 21 CY CMY Satellite Tuner/Demodulator Frequency range 950 ~ 2150MHz Impedance Input signal level -65 dBm ~ -25 dBm RF input Connector F Type, Female RF Loop Through Output (option) F Type, Female Demodulation type QPSK / BPSK Symbol Rate 2~45Mbaud (SCPC/MCPC)
  • Seite 22 1EnIDL5000HD-print.fh10 1/18/06 12:53 PM Page 22 CY CMY OSD Language English / German / Turkish / French / Italian Teletext VBI re-insertion for SD mode only Display Teletext subtitle by OSD Audio Decoder IEC-60958 for PCM data Digital Audio SPDIF Output format IEC-61937 for encoded Audio Data Sampling rate 32, 44.1, 48 and 96 KHz...
