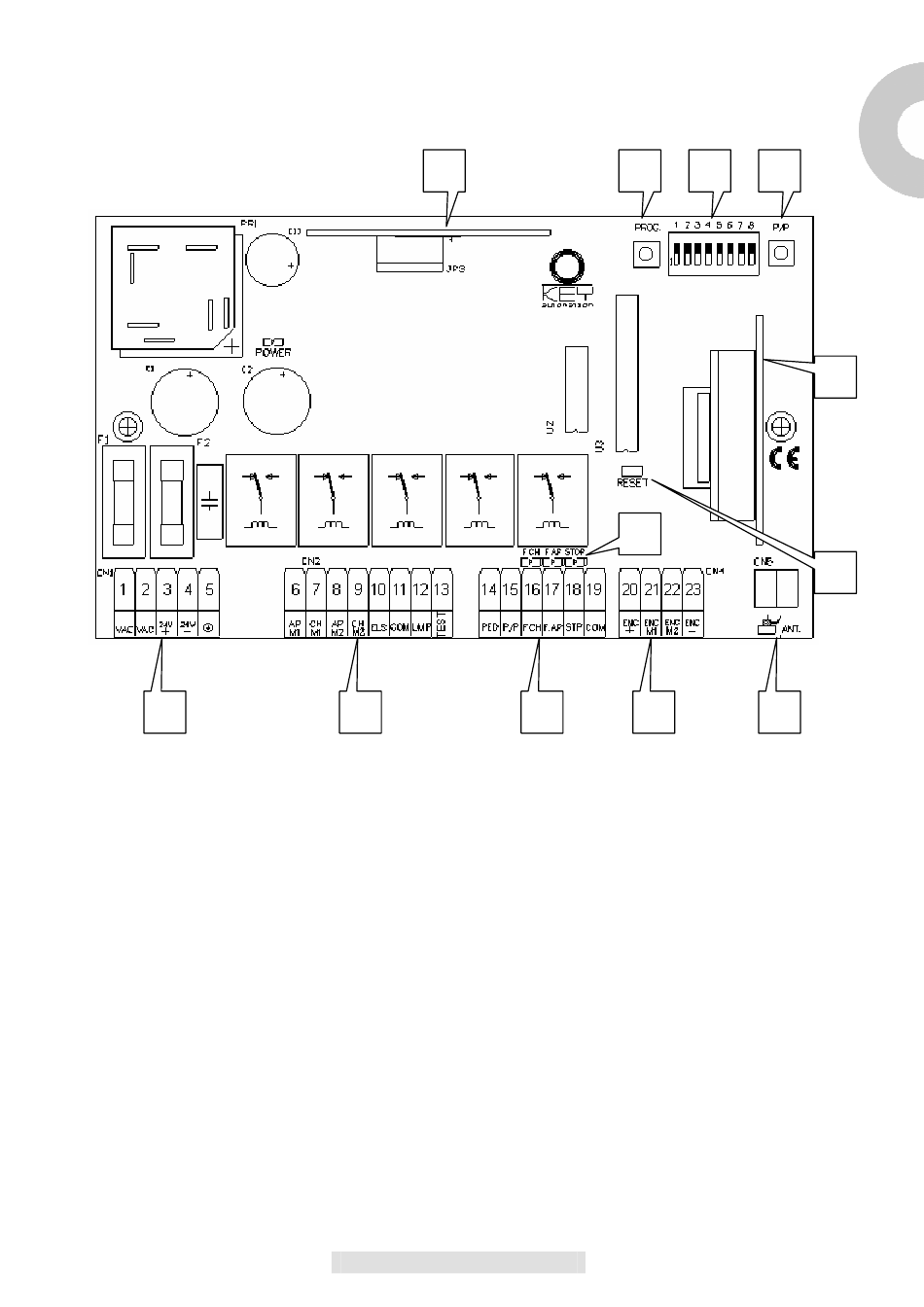

GESAMTZEICHNUNG / VORABKONTROLLEN!

1

BESCHREIBUNG

1. Klemmenleiste Versorgung und Erdung CN1
2. Klemmenleiste Anschluss Motoren /Blinker/Elektroschloss
3. Klemmleiste für Anschluss der Ausgänge (Steuerungen und Sicherungen)
4. Klemmenleiste Anschluss Encoder Signale und Versorgung
5. Anzeigeled für Sicherheitseingänge; Led eingeschaltet = Eingang geschlossen
6. Verbinder für Radioempfängermodul zum Einkuppeln
7. Verbinder Antennenanschluss
8. Schalter PROG. zur Programmierung
9. Dip-switch Einstellung der Funktionen (siehe Tabelle)
10. Taste Schrittbetrieb P/P
11. Verbinder für Batterieladegerät 900CABAT-30
12. Pin RESET (mit Kurzschließung im Falle des kompletten Löschens des gespeicherten Laufweges)
11
2
33
8 9
5
3 4
D
10
6
12
7
