TABLEAU D'ENSEMBLE / CONTRÔLES PRÉLIMINAIRES
1

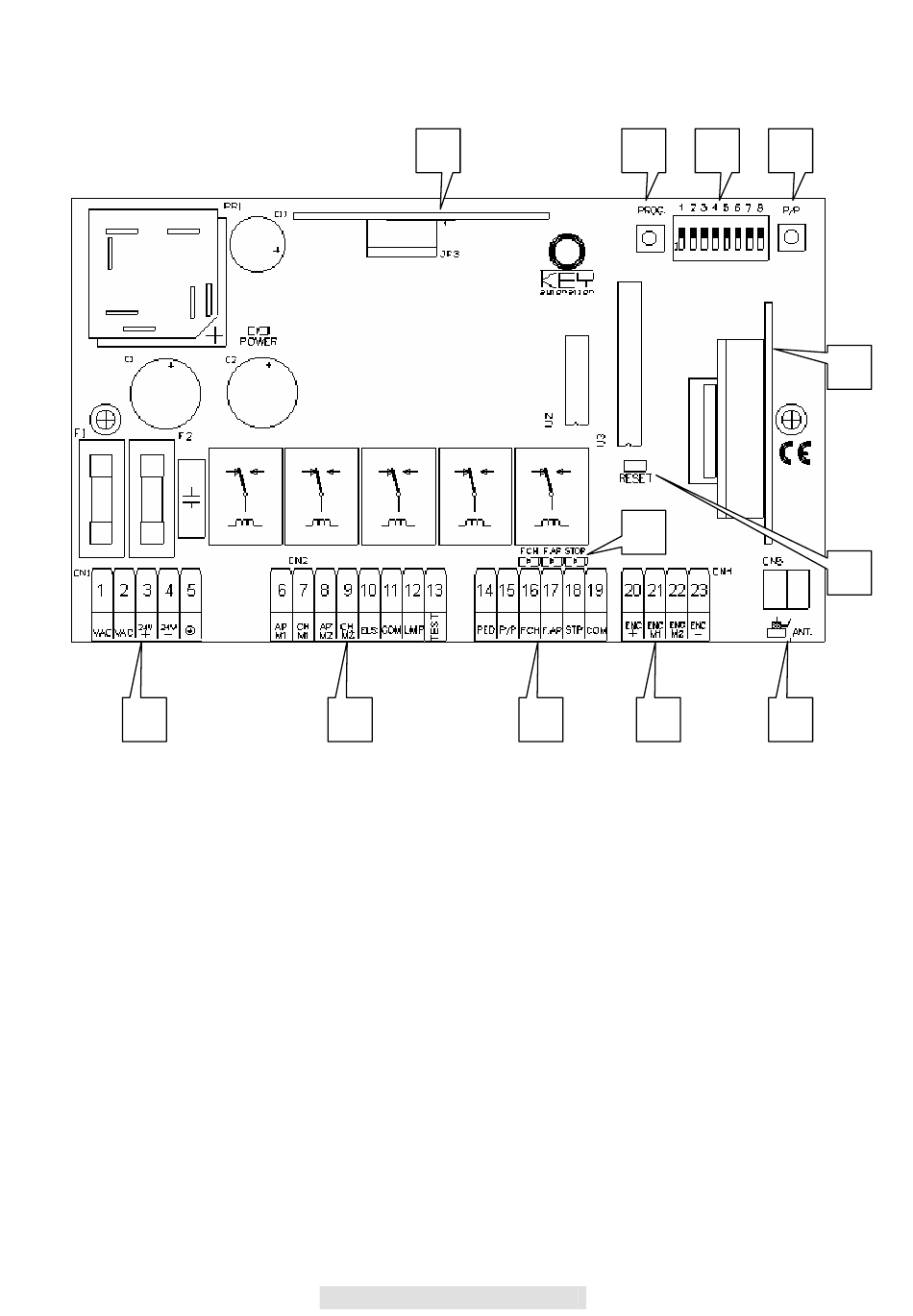

DESCRIPTION
1. Bornier de connexion des différentes alimentations et de mise à la terre CN1
2. Bornier de connexion moteurs/feu clignotant/serrure électrique
3. Bornier de connexion des sorties (Commandes et Sécurités)
4. Bornier de connexion de l'Encodeur des signaux et des alimentations
5. Voyant de signalisation des entrées de sécurité Voyant allumé = entrée fermée
6. Connecteur pour la Carte radio du récepteur brochable
7. Connecteur du branchement de l'antenne
8. Bouton PROG pour la programmation
9. Commutateur DIP de réglage des fonctions (voir tableau)
10. Bouton pas à pas P/P
11. Connecteur du chargeur de batteries 900CABAT-30
12. Pin RESET (court-circuiter en cas de suppression totale de la course mémorisée)
11
2
24
8
5
3 4
9 10
6
12
7
