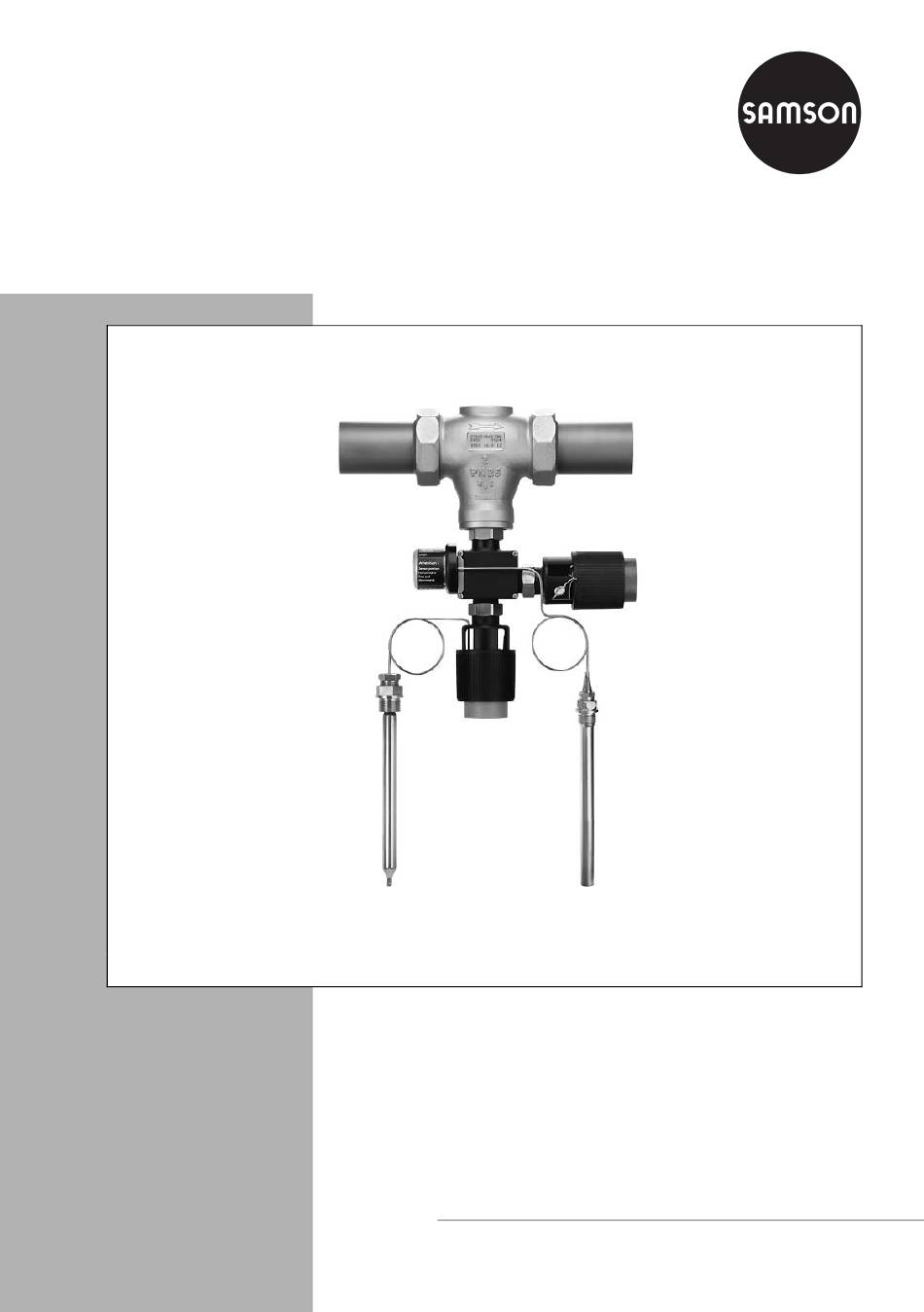

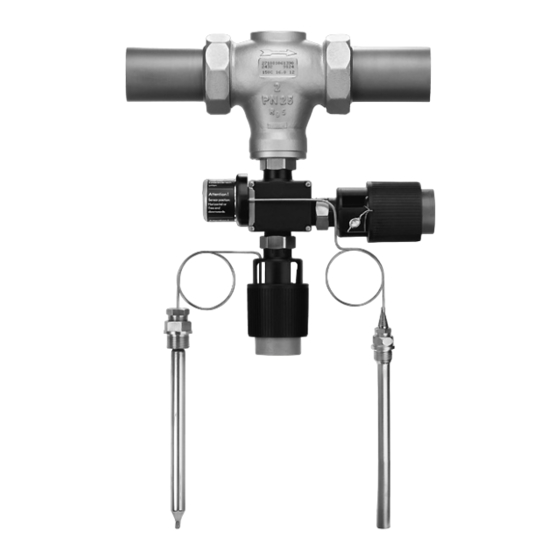

- Seite 1 Sicherheitstemperaturwächter (STW) mit Sicherheitsthermostat Typ 2403 K Sicherheitsthermostat Regelthermostat Bild 1 ⋅ Sicherheitstemperaturwächter Typ 2436 K/2403 K mit zusätzlichem Regelthermostat Typ 2430 K Einbau- und Bedienungsanleitung EB 2183 Ausgabe Juli 2001...
- Seite 2 Sicherheitshinweise Das Gerät darf nur von Fachpersonal, das mit der Montage, der Inbetriebnah- me und dem Betrieb dieses Produktes vertraut ist, montiert und in Betrieb ge- nommen werden. Fachpersonal im Sinne dieser Einbau- und Bedienungsanleitung sind Perso- nen, die auf Grund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfah- rungen sowie ihrer Kenntnisse der einschlägigen Normen die ihnen übertrage- nen Arbeiten beurteilen und mögliche Gefahren erkennen können.
-
Seite 3: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise tung (8) auf den Metallbalg des Arbeitskör- 1. Aufbau und Wirkungsweise pers (10) übertragen und in eine Stellkraft Der Sicherheitstemperaturwächter dient der umgeformt. Die Kraft wirkt über den Stift Temperaturbegrenzung durch Schließen ei- (11) auf die Kegelstange (4) des Ventils und nes mit dem Thermostaten verbundenen den Kegel (3). -
Seite 4: Zusätzliche Montagearbeiten
(Bild 3 links) lem den dichten Abschluss des Ventils beein- trächtigen können, ist vor dem Regelventil Ausführung 2: Fühler waagerecht oder Füh- ein Schmutzfänger (SAMSON Typ 1 NI) ein- lerspitze nach unten. zubauen. Befindet sich das Schild [ oben — waage- Der Siebkorb des Schmutzfängers muss... - Seite 5 Einbau An der Einbaustelle ist eine Einschweißmuf- 2.4.1 Verbindungsrohr fe mit G 1/2" Innengewinde einzuschweiß- Das Verbindungsrohr ist so zu verlegen, Der Fühler muss mit seiner gesamten Länge dass keine mechanischen Beschädigungen in das zu regelnde Medium eintauchen. auftreten können. Der Einbauort ist so zu wählen, dass weder Der kleinste Biegeradius soll 50 mm nicht Überhitzungen noch merkliche Totzeiten auf-...
- Seite 6 Bedienung 3. Bedienung 3.1 Sollwerteinstellung Gewünschte Begrenzungstemperatur mit schwarzem Kunststoffring nach Skala einstel- len (siehe Tabelle unten). Rechtsdrehen ergibt niedrigere -, Linksdre- hen höhere Temperatur, die Einstellung kann stufenlos erfolgen. Eine Änderung des Grenzwertes kann auch mit Hilfe der Angabe Grenzwertänderung pro Umdrehung erfolgen.
- Seite 7 Maße in mm 4. Maße in mm Ø15 M 32x1,5 SW 36 G1/2 SW 22 SW 17 M 32x1,5 EB 2183...
- Seite 8 SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07 EB 2183 Internet: http://www.samson.de...
